特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

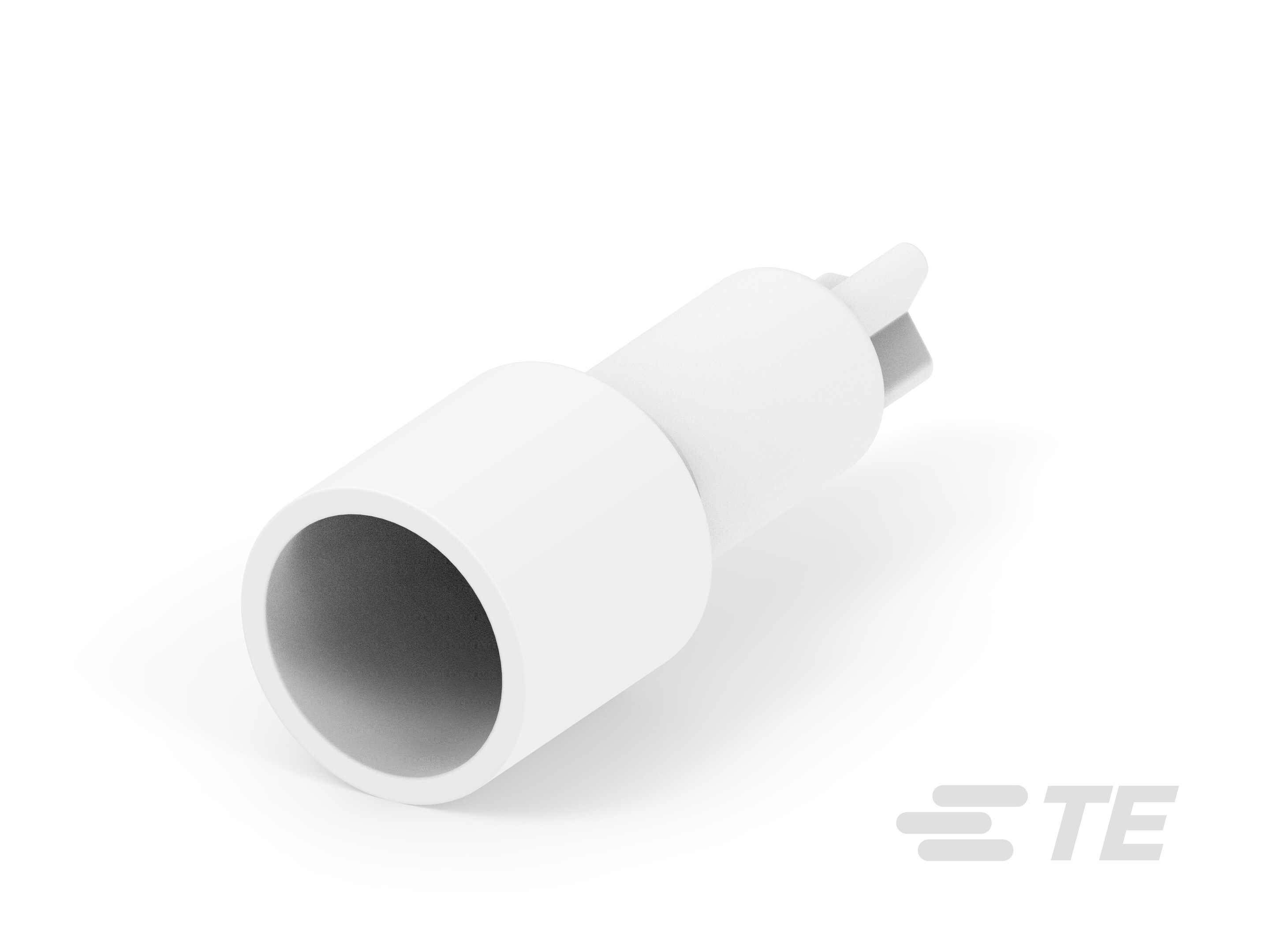

产品类型特性

  • 产品类型 : 对接接头

  • Sealable :

  • 接头类型 : 闭合端

  • 锯齿 :

  • 压线筒类型 : 闭式压线筒

  • Insulated : Yes

  • 支持种类 : 绝缘支撑

  • 线缆组合 : 实芯或绞线

主体特性

  • 接头材料 :

  • 电镀材料 :

  • 绝缘材料 : PVC

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀材料 :

机械附件

  • 带导线绝缘 : 不带

尺寸

  • Wire Size (mm²): .3 – 1.42

  • 电线绝缘直径(最大值) : 6.73 mm [ 0.265 in ]

  • 电线尺寸 (CMA): 3248 – 4872

  • 总长 : 25.4 mm [ 1 in ]

  • 外径 : 6.35 mm [ .25 in ]

  • 压线筒内径(最小值) : 2.743 mm [ .108 in ]

  • 内径(已恢复) : 3.785 mm [ .149 in ]

使用环境

  • 工组温度范围 : 105 °C [ 221 °F ]

操作/应用

  • 重载 :

识别标记

  • 标记 : ECV

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 : 带上安装

  • 封装数量 : 2500

其他

  • 军品类别 :

  • 注释 : ECV-600V 最大楼宇配线。1000V 最大灯具和标志、105°C UL、90°C CSA。
