2-1904070-2

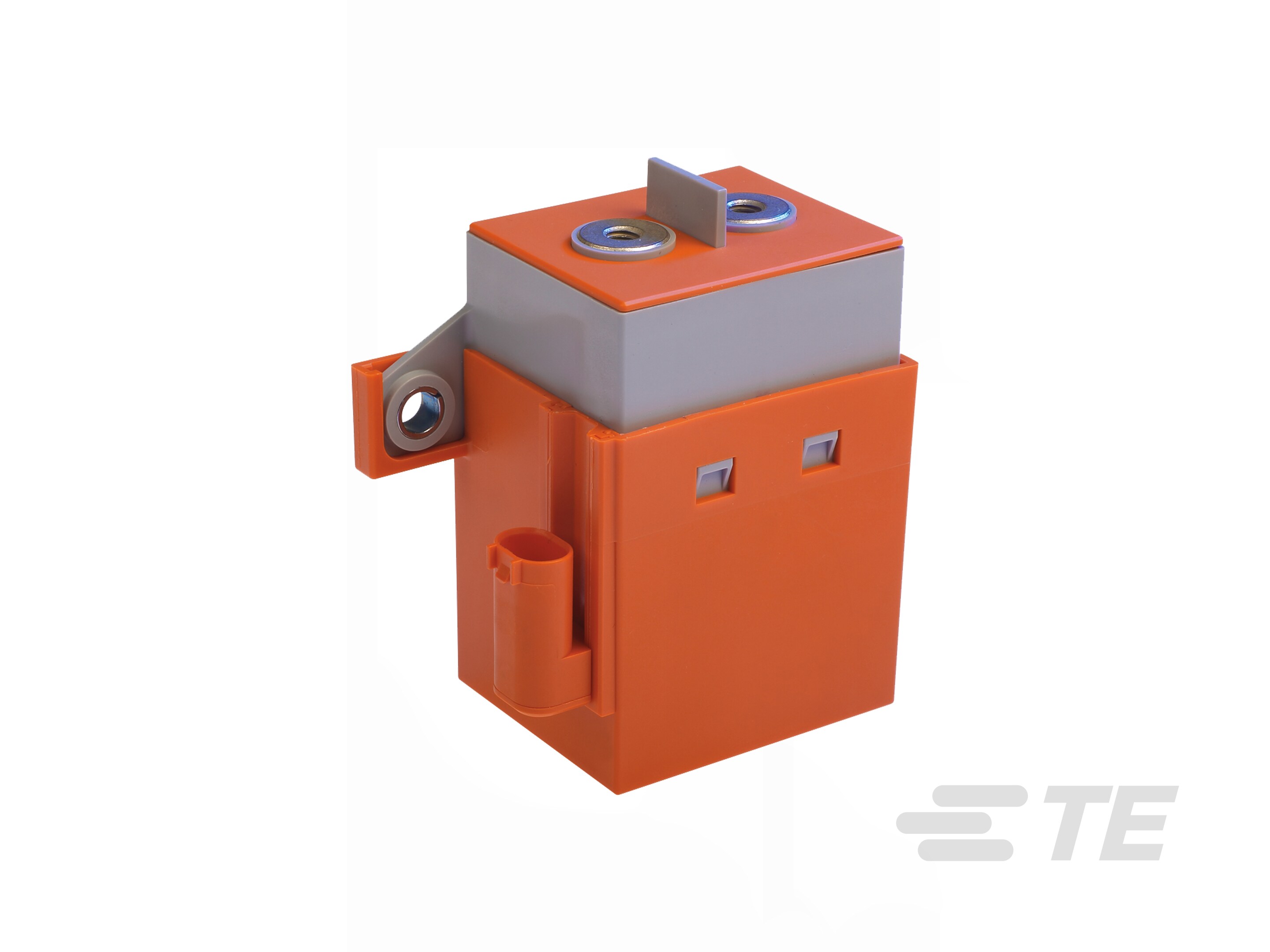

Automotive Contactors, 12VDC Coil Voltage Rating, External PWM Required, Operating Voltage 450 VDC, EVC 250 Main Contactor

V23720A0001A001-EV-CBOX-2-1904070-2

2-1904070-2

Automotive Contactors, 12VDC Coil Voltage Rating, External PWM Required, Operating Voltage 450 VDC, EVC 250 Main Contactor

    • EVC
    • EVC 250 Main Contactor
  • TE 内部编号 2-1904070-2
  • TE 内部产品描述 V23720A0001A001-EV-CBOX
  • 别名 ID V23720-A0001-A001

  • 线圈电压额定值 (VDC): 12

  • 端子电流类 (A): 201 – 500

  • 线圈抑制方法 : 必需提供外部 PWM

  • 工作电压 (VDC): 450

  • 端子极限断开电流 (A): 2000

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

电气特征

  • 线圈励磁系统 : 单稳态、直流

  • 线圈电阻 (Ω): 4

  • 端子开关电压（最大值） (VDC): 500

  • 线圈电压额定值 (VDC): 12

  • 线圈抑制方法 : 必需提供外部 PWM

  • 工作电压 (VDC): 450

  • 端子极限断开电流 (A): 2000

  • 端子和线圈间绝缘初始电介质 (Vrms): 2800

  • 端子极限关合电流 (A): 250

  • 打开端子间绝缘初始电介质 (Vrms): 2800

  • 节能型线圈功率额定值（最小值） (mW): 1000

  • 线圈/端子间绝缘初始电介质类 (V): 1000 – 1500

主体特性

  • 产品重量 : 560 g [ 19.7 oz ]

接触件特性

  • 端子基材 : 银合金

  • 端子电流类 (A): 201 – 500

  • 端子排列方式 : 1 Form X (NO - DM)

端接特性

  • 干线端接连接类型 : 螺纹式端子

  • 线圈端接连接类型 : 连接器

尺寸

  • 产品高度 : 49.8 mm [ 1.96 in ]

  • 产品长度 : 85.5 mm [ 3.37 in ]

  • 产品宽度 : 96.4 mm [ 3.795 in ]

  • 高度类（机械） (mm): 40 – 50

使用环境

  • 环境温度（最大值） : 85 °C [ 185 °F ]

  • 环境温度类 (°C): -40 – 85
