文档

产品图纸

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 照明 : 带有

  • 支脚种类 : 扭结

  • 致动器种类 : 圆形

  • 防尘 :

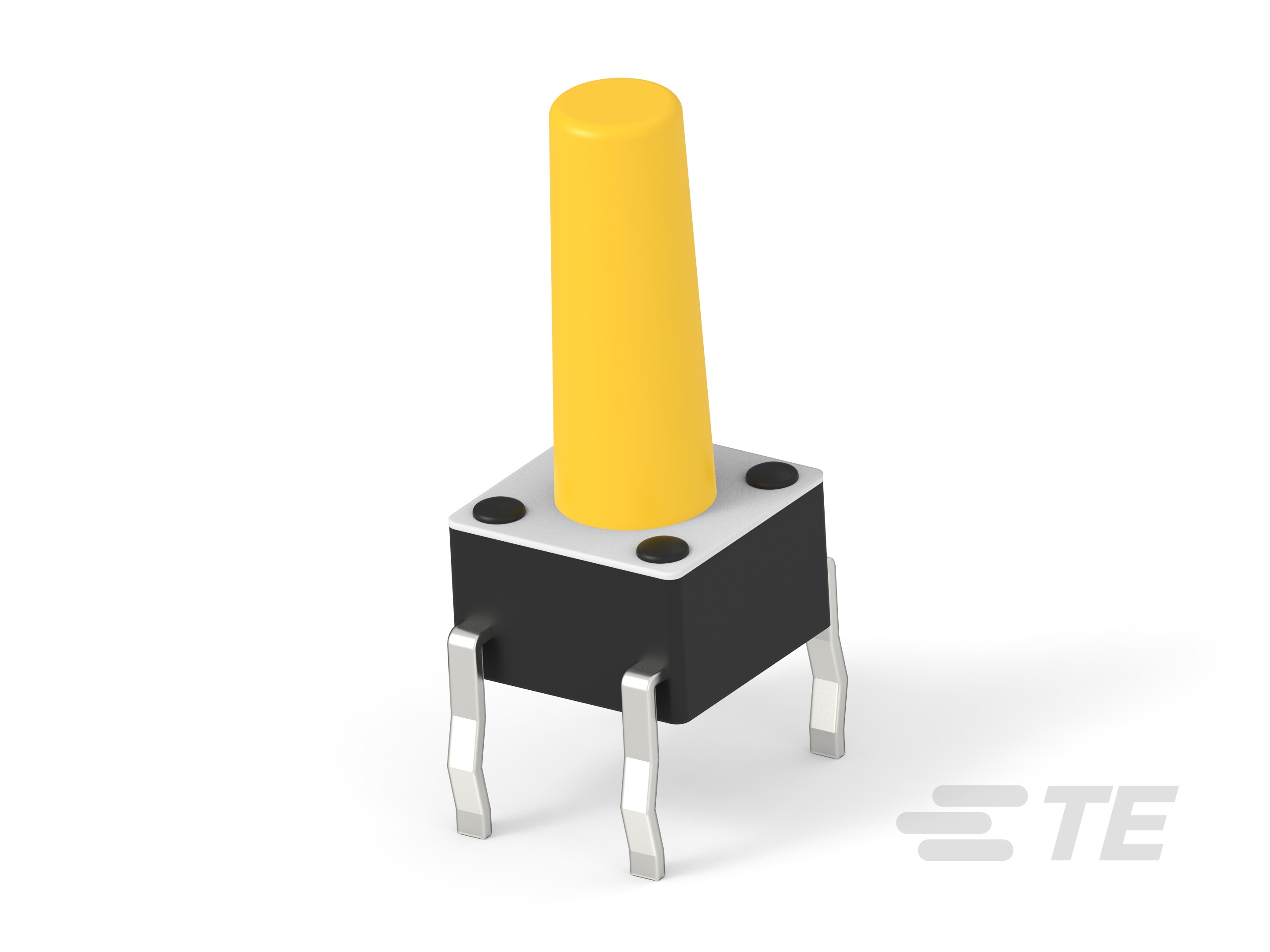

  • 产品类型 : 开关

结构特性

  • 微动 : 不带

  • 触觉 :

  • 操作功能 :

  • 支撑架 : 不带

  • 配置(极掷) : 单极 - 单掷

  • 致动器数量 : 1

  • 联动 : 带有

  • ESD 接地端子 : 不带

  • 触感 : 带有

主体特性

  • 致动器材料 : 尼龙

  • 致动器外形 : 扩展型

  • 套管种类 : 无螺纹

  • 外壳材料 : 尼龙

  • 致动器颜色 : 黄色

  • 驱动力 : 520 g [ 18.356 oz ]

  • 外壳颜色 : 黑色

  • 外盖材料 : PET 薄膜

接触件特性

  • 端子基材 : 铜合金

  • 开关端子电镀材料 :

  • 端子电流额定值 (mA): 50

端接特性

  • 端接类型 : 印刷电路板

机械附件

  • 安装类型 : 通孔

  • 安装角度 : 垂直

壳体特性

  • 小尺寸 : 带有

  • 工艺密封 :

尺寸

  • 开关高度 (in): .512

  • 按钮宽度 : 3.5 mm [ .138 in ]

  • 致动器长度 : 9.4 mm [ .37 in ]

使用环境

  • 额定温度 (°C):

包装特性

  • 封装方法 : 活块

其他

  • 注释 : (打开)指示瞬时位置。
