特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

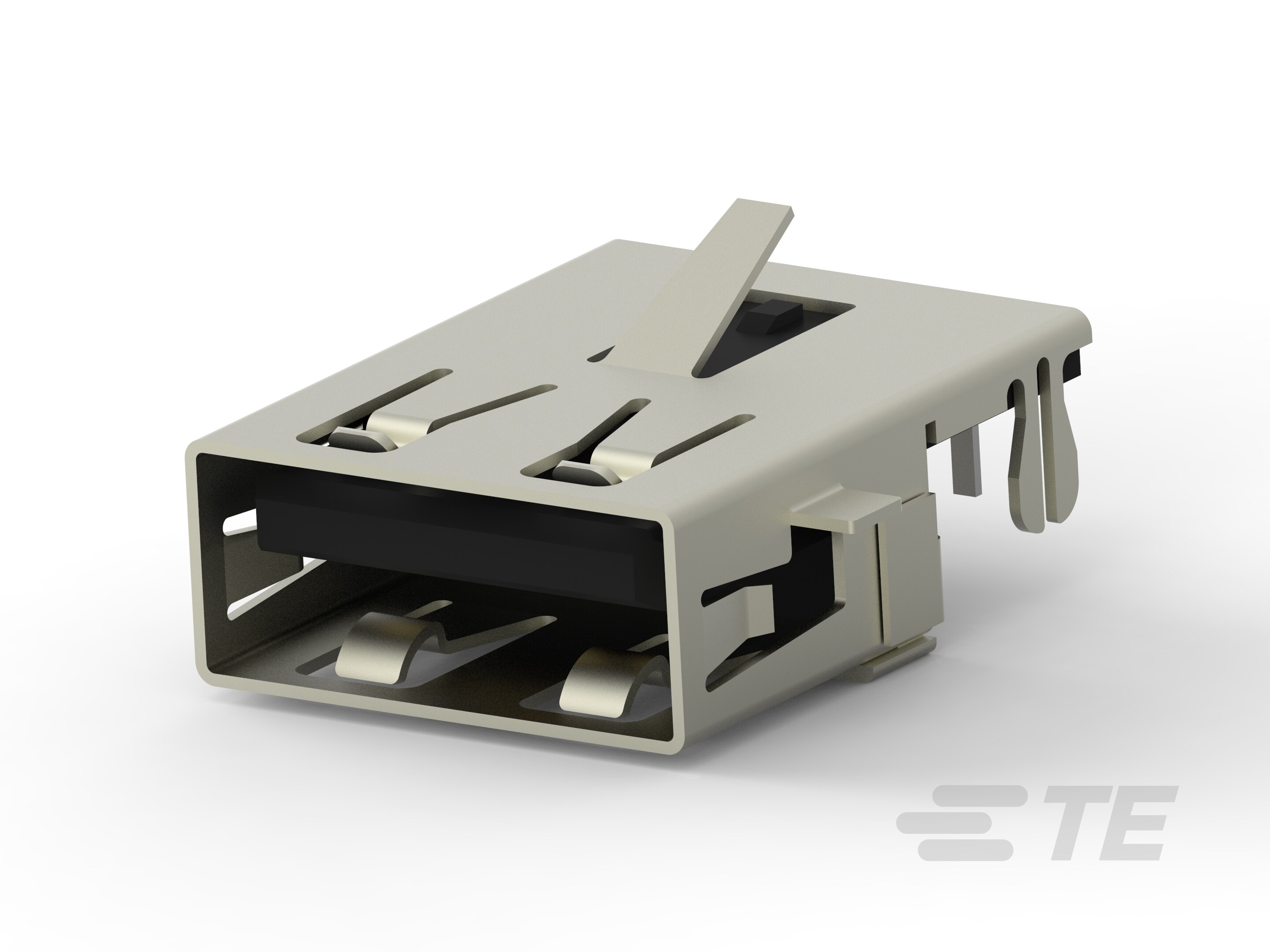

产品类型特性

  • USB 类型 : A

  • USB 版本 : 2.0

  • 尺寸 : 标准

  • 连接器种类 : 母端

  • 方向 : 直角

  • Connector System : 缆到板

  • 连接器和端子端接到 : 印刷电路板

  • LED : 不带

  • 产品类型 : 连接器

结构特性

  • 端口数量 : 1

  • Number of Positions : 4

  • 面板接地 : 带有

  • 面板接地位置 : 顶部

接触件特性

  • Contact Current Rating (Max) (A): 1

端接特性

  • 端接方法 : 焊接

  • 端子端接类型 : 通孔

机械附件

  • PCB 安装固定类型 : 板锁

  • 定位柱 : 不带

  • 安装位置 : 偏移

  • 锁定特性 : 带有

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) (mm): 2, 2.5

  • Centerline (Pitch) (in): .078, .098

使用环境

  • 工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

操作/应用

  • Circuit Application : 电源和信号

包装特性

  • 封装方法 :

  • 封装数量 : 230

产品合规性
