该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

数据表/目录页

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

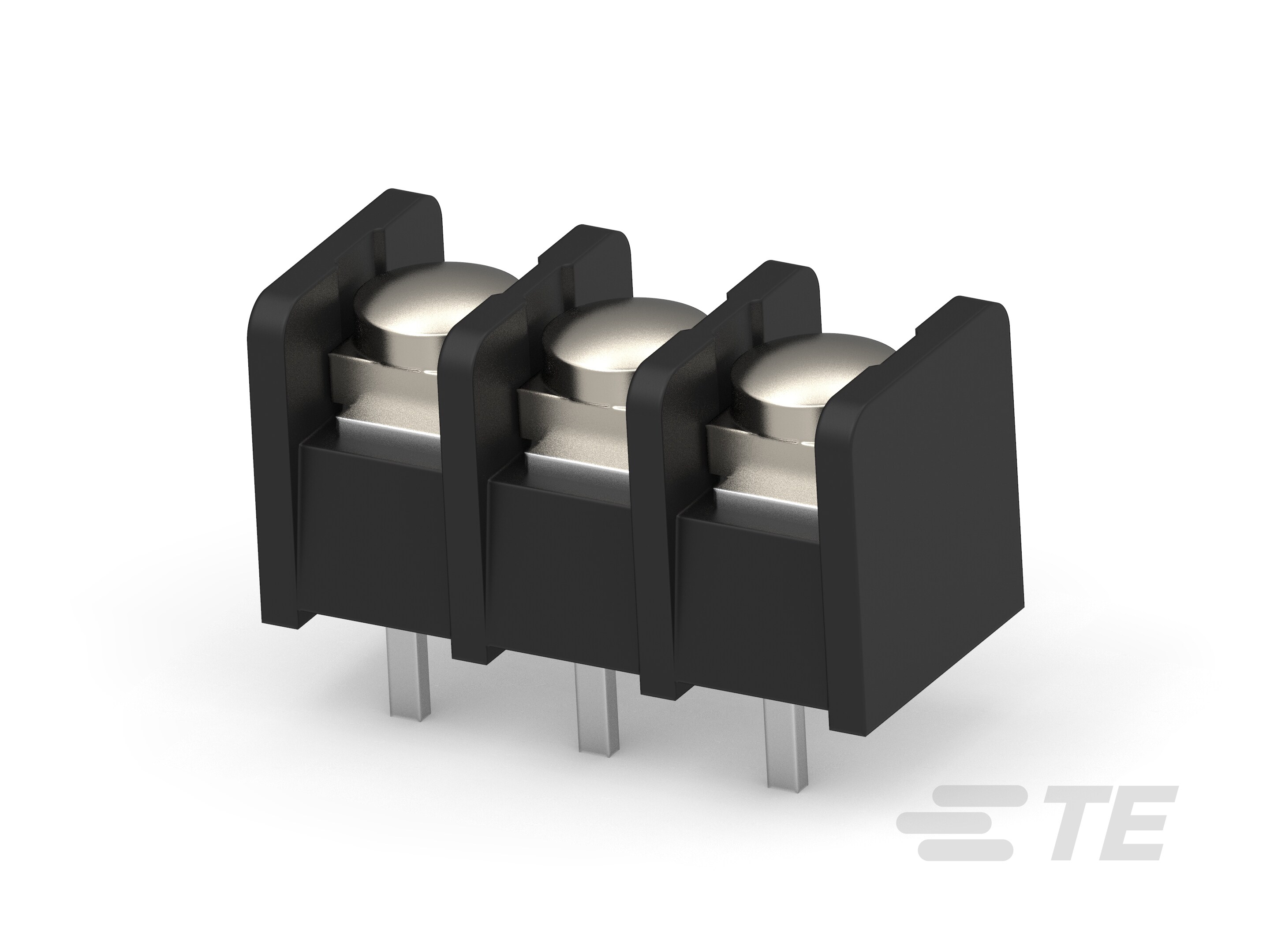

产品类型特性

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 印刷电路板

  • 块型 : 平底

结构特性

  • 位数 : 3

  • 行数 : 1

  • 级数 : 1

电气特征

  • 工作电压 (V): 300

主体特性

  • 产品方向 : 垂直

  • 主要产品颜色 : 黑色

  • 屏蔽带种类 : 双层阻隔

接触件特性

  • 端子基材 : 黄铜

  • PCB 端子端接区域电镀材料 :

  • 端子额定电流(最大值) (A): 15

端接特性

  • 底部端接类型 : 印刷电路插针

机械附件

  • 螺纹尺寸 : M3

  • 安装选项 :

  • 连接器安装类型 : 板安装

  • 螺钉材料 :

  • 螺钉电镀材料 :

  • 螺钉头类型 : 十字螺钉

壳体特性

  • 外壳材料 : PBT

  • 中心线(间距) : 8.26 mm [ .325 in ]

尺寸

  • 产品长度 : 16.5 mm [ .65 in ]

  • 线径 (AWG): 22 – 16

  • 线径 (mm²): .326 – 3.31

使用环境

  • 工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 电路应用 : 电源

行业标准

  • UL 阻燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 包装

  • 封装数量 : 400

产品合规性
