文档

产品图纸

CAD 文件

产品规格

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

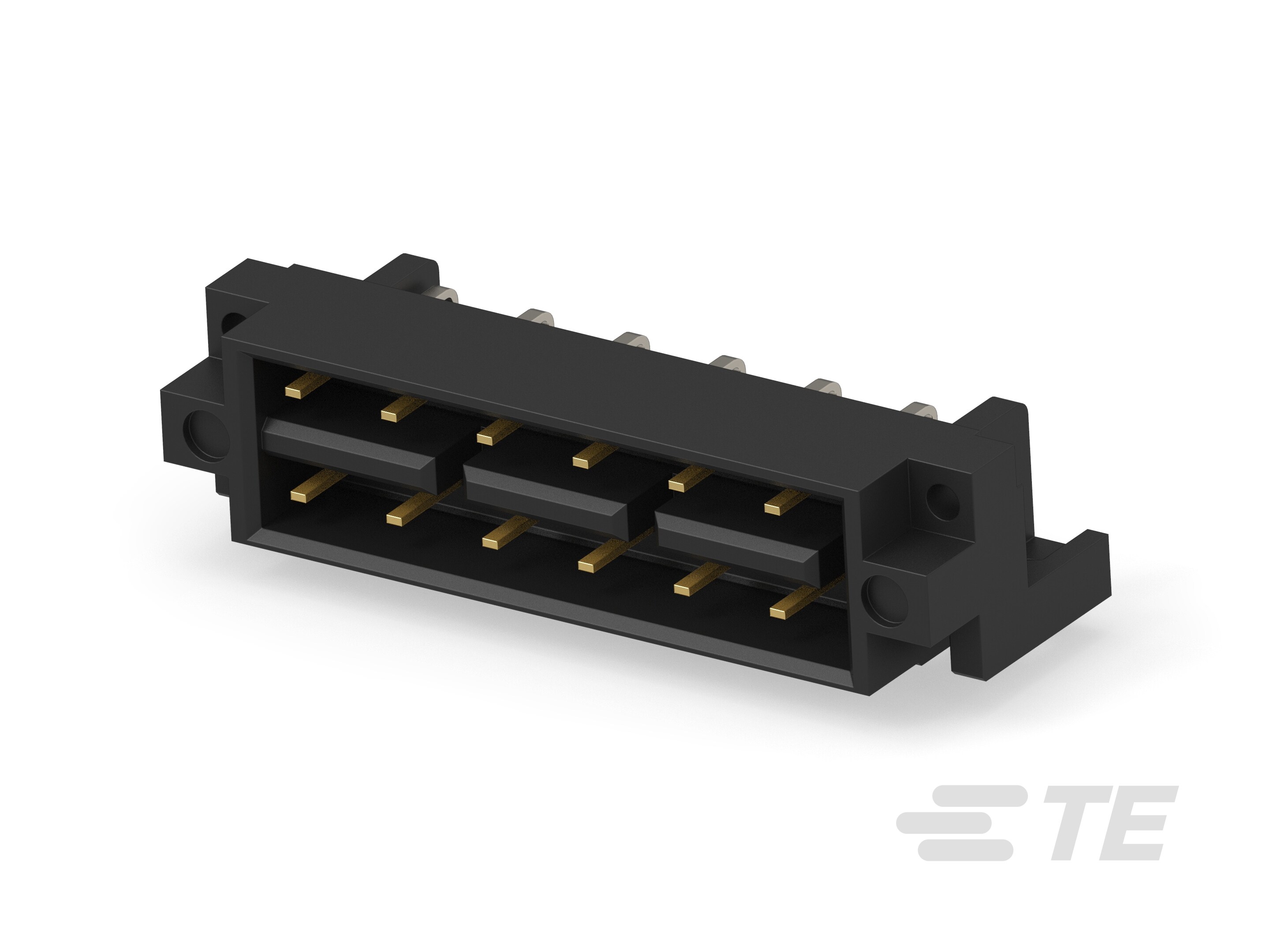

产品类型特性

  • 产品类型 : 公端

  • 连接器和端子端接到 : 印刷电路板

  • 端子类型 : 插针

结构特性

  • Number of Positions : 12

  • PCB 安装方向 : 直角

  • 行数 : 2

  • Backwall/Post Interruptions : Without

电气特征

  • 工作电压 (VAC): 350

接触件特性

  • Contact Current Rating (Max) (A): 6

  • 端子保持力 : 带有

  • 端子端接区域电镀材料 : 金, 锡

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 (µm): .76

  • 端子端接区域电镀厚度 (µm): 2

端接特性

  • 端接柱体/尾部长度 : 3.5 mm [ .138 in ]

机械附件

  • 应力消除 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 接合固定 : 带有

  • 接合固定类型 : 极性定位锁定

壳体特性

  • Centerline (Pitch) : 10.16 mm [ .4 in ]

  • UL 防火等级 : UL 94V-0

  • 壳体颜色 : 黑色

  • 外壳材料 : PBT GF

尺寸

  • 长度 : 81.3 mm [ 3.201 in ]

  • 高度 : 20.5 mm [ .807 in ]

使用环境

  • 工组温度范围 (°C): -55 – 105

包装特性

  • 封装方法 :

  • 封装数量 : 20

其他

  • 适用于 : 母端组件
