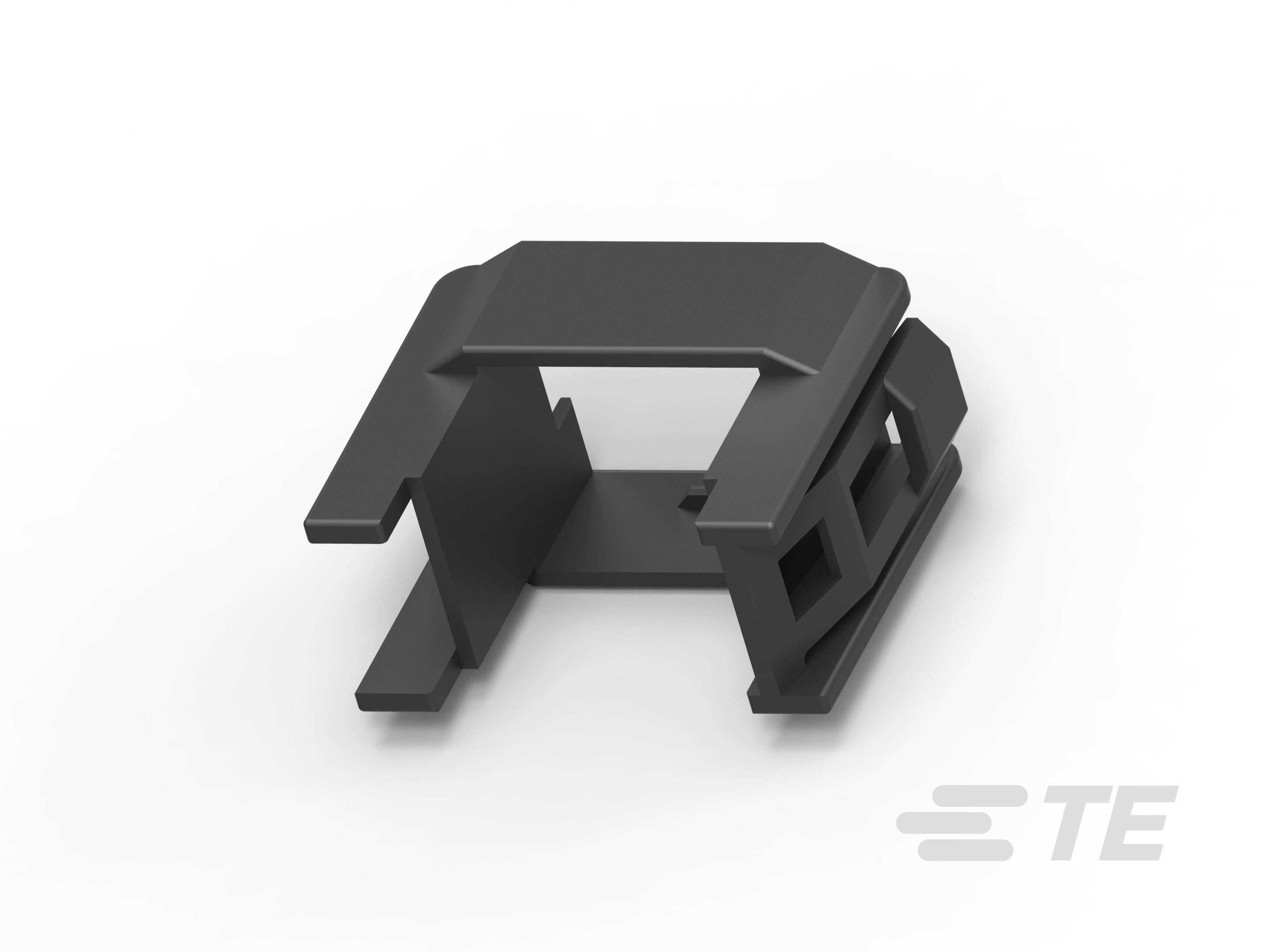

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 混合型连接器 :

  • 连接器种类 : 母端子护套

  • Connector System : 线到设备

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 键控 :

  • Number of Positions : 10

电气特征

  • Operating Voltage (VAC): 12

主体特性

  • 主体材料 : PBT GF

  • 电缆出口类型 : 固定

  • 插针 : 不带

  • 环境保护 : 其他

  • 出线角度 : 其他

接触件特性

  • 中心端子电镀材料 : 锡 (Sn)

  • 端子接触部电镀材料 : 锡 (Sn)

  • 对接公端宽度 : .63 mm [ .025 in ]

  • 对接公端厚度 : .63 mm [ .025 in ]

  • 中心接触件 : 不带

  • 端子类型 : 插座

端接特性

  • 端接方法 : 压接, 压接

机械附件

  • 安装角度 : 水平/90°

  • 安装特性 : 带有

  • 接合固定 : 不带

壳体特性

  • 壳体颜色 : 黑色

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

尺寸

  • 宽度 : 20 mm [ .787 in ]

  • 长度 : 23.08 mm [ .937 in ]

  • 高度 : 13.8 mm [ .54 in ]

使用环境

  • 工作温度(最大值) (°C): 65, 70, 80

  • 工作温度(最大值) (°F): 149, 158, 167

  • 工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]

操作/应用

  • 屏蔽 :

  • Circuit Application : Signal

包装特性

  • 封装方法 : Box

  • 封装数量 : 2500

其他

  • 电介质材料 : PBT

  • 外部端子电镀材料 :
