产品  描述

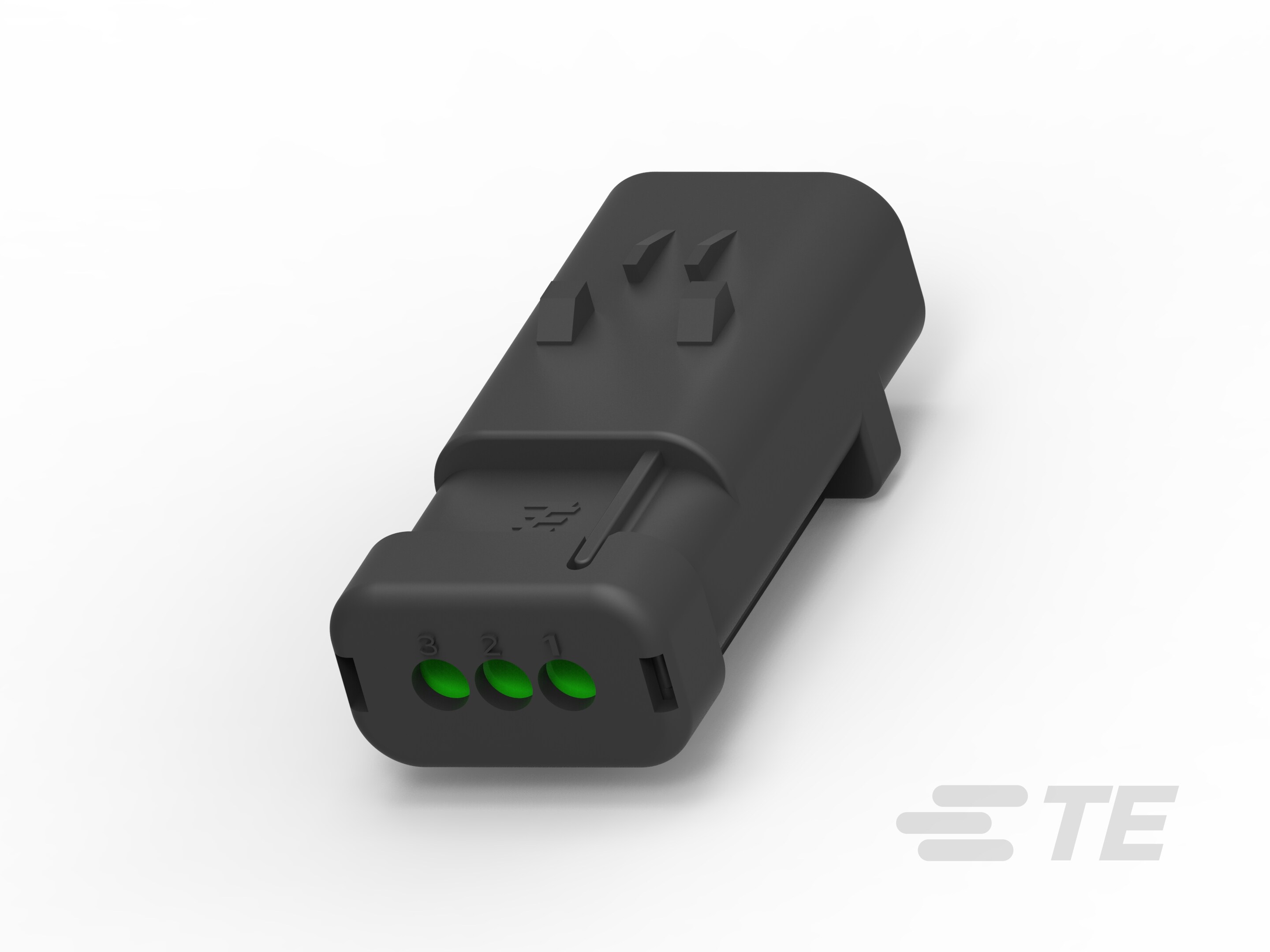

AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。 查看全部 AMPSEAL 16 HOUSINGS (150)

产品图纸

特性

产品  描述

AMPSEAL 16 护套是密封的线对线和线对设备连接器,可使用额定电流高达 13 安培的重载冲压成型 (HDSF) 16 号端子。它们采用集成锁扣进行插接,并且提供 2、3、4、6、8 和 12 多种位数排列方式。 查看全部 AMPSEAL 16 HOUSINGS (150)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 公端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 :

结构特性

  • Number of Positions : 3

  • 行数 : 1

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VDC): 250

主体特性

  • 颜色 : 黄色

  • 电缆出口角度 : 180°

  • 主体材料 : 其他

接触件特性

  • 接合插针直径 : 1.5 mm [ .059 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

壳体特性

  • Centerline (Pitch) : 4.5 mm [ .177 in ]

尺寸

  • 宽度 : 47.55 mm [ 1.873 in ]

  • 高度 : 20.25 mm [ .7972 in ]

  • 长度 : 24.1 mm [ .9488 in ]

使用环境

  • 工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

行业标准

  • 保护等级 : IP67

  • UL 易燃性等级 : UL 94-HB

包装特性

  • 封装方法 :

  • 封装数量 : 50

其他

  • 能够保证连接器位置 :
