1703021-1

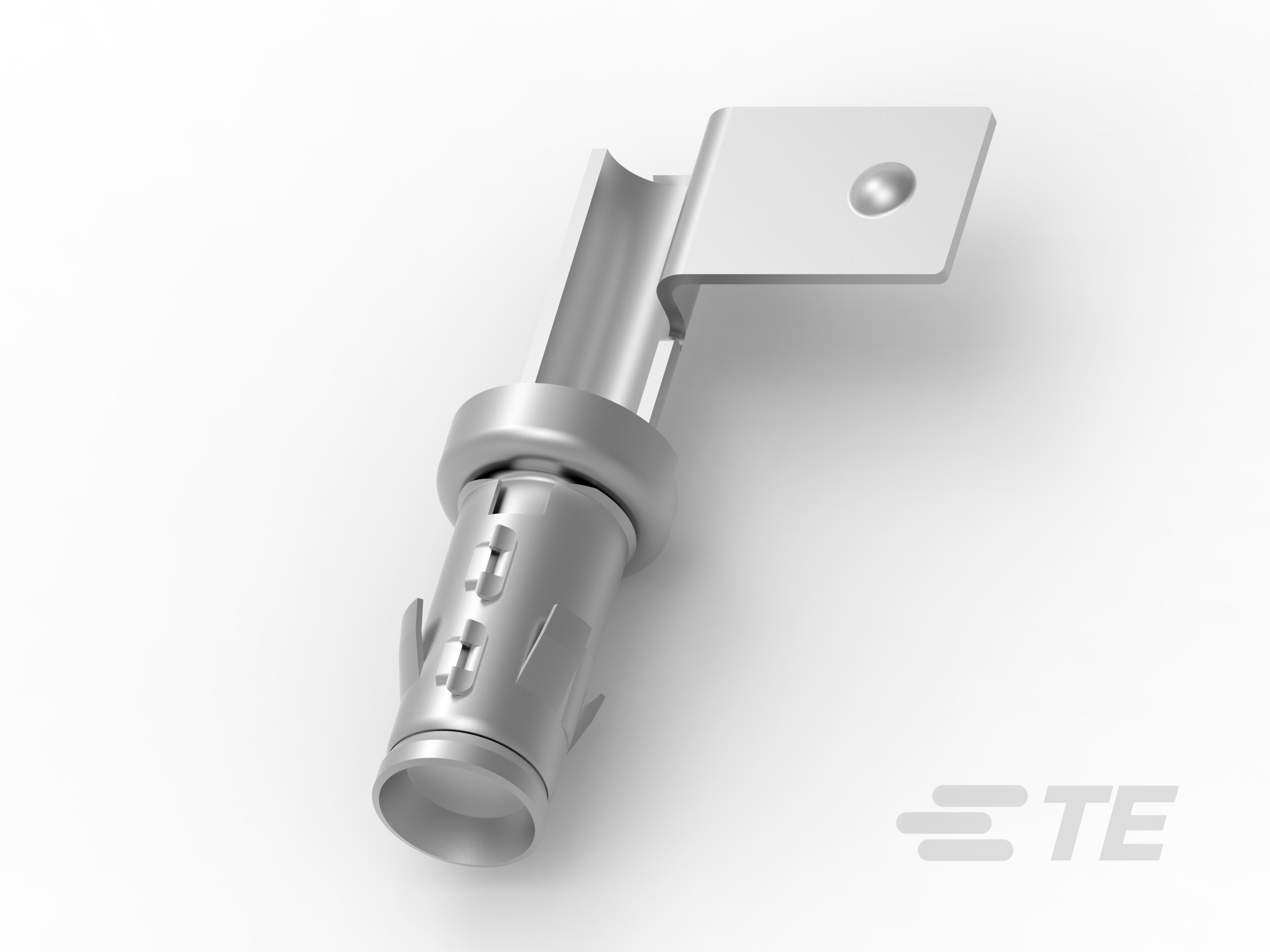

Socket, Pin Diameter 2.5 mm [.098 in], Tin (Sn) Interface Plating, Terminates To Busbar, Round Connector System, Automotive Terminals
1703021-1
Socket, Pin Diameter 2.5 mm [.098 in], Tin (Sn) Interface Plating, Terminates To Busbar, Round Connector System, Automotive Terminals
-
- 圆形连接器系统
- TE 内部编号 1703021-1
- TE 内部产品描述 DIA 2.5MM CONTACT WITH WELDING FLAG
- 所有 圆形连接器系统，插针和插座 (48)
-
端子类型 : 插座
-
接合插针直径 : 2.5 mm [ .098 in ]
-
端子传导 : 25 – 40 A（正常功率）
-
可密封 : 否
-
主要锁定特性 : 锁定枪
文档
产品图纸
- 250 SERIES TAB WITH LATCH ENG_CD_170302_A2.pdf 英文版本
- DIA. 1,5 mm PIN CONTACT, SINGLE WIRE SEALING 德语
- DIA. 1,5 mm PIN CONTACT, SINGLE WIRE SEALING GER_CD_1703020_A5.pdf 德语
- 2.5 mm Rundkontakt mit Schweissfahne 德语
- 2.5 mm Rundkontakt mit Schweissfahne GER_CD_1703021_B.pdf 德语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1703021-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1703021-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1703021-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1703021-1_B.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
-
主要锁定特性 : 锁定枪
-
插座种类 : 180°
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 2.5mm
-
端子类型 : 插座
-
接合插针直径 : 2.5 mm [ .098 in ]
-
接触面电镀 : 锡 (Sn)
端接特性
-
线缆端接方法 : 焊接, 焊接
-
产品端接到 : 母排
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105, 110, 120, 125, 130
-
工作温度（最大值） (°F): 176, 185, 194, 212, 221, 230, 248, 257, 266
-
工作温度范围 : -40 – 130 °C [ -40 – 266 °F ]
行业标准
-
与机构/标准产品兼容 : AK
包装特性
-
封装方法 : Reel
-
封装数量 : 2500
其他
-
端子传导 : 25 – 40 A（正常功率）
