170012-1

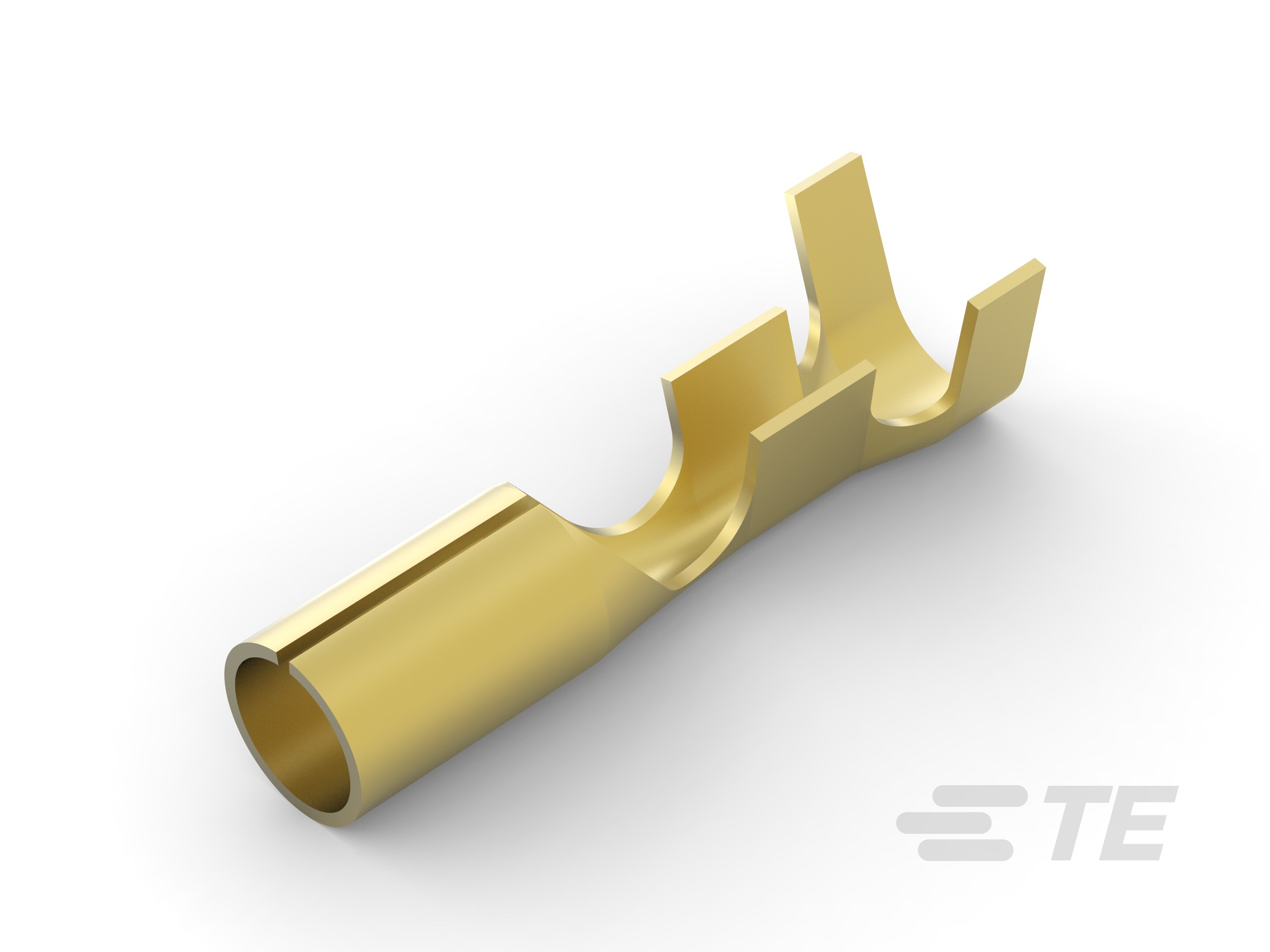

Shur-Plug, 20 – 16 AWG Wire Size, .5 – 1.4 mm² Wire Size, 1021 – 2582 CMA Wire Size, SHUR-PLUG 180, Crimp Wire Pins, Tabs & Ferrules
170012-1
Shur-Plug, 20 – 16 AWG Wire Size, .5 – 1.4 mm² Wire Size, 1021 – 2582 CMA Wire Size, SHUR-PLUG 180, Crimp Wire Pins, Tabs & Ferrules
-
- SHUR-PLUG 180
- TE 内部编号 170012-1
- TE 内部产品描述 SHUR PLUG REC 20-16 MM2 0.32 X 13.97 BR
-
压接导线端子类型 : Shur 插头
-
兼容的绝缘直径范围 (mm): 2.1 – 3.7, 3.68
-
兼容的绝缘直径范围 (in): .082 – .145, .145
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.4
-
线径 (CMA): 1021 – 2582
文档
产品图纸
- Dia4 SHUR PLUG RECEPTACLE ENG_CD_170012_J1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_170012-1_V.pdf 3D
- 下载查看 ENG_CVM_CVM_170012-1_V.2d_dxf.zip 英文版本
- ENG_CVM_CVM_170012-1_V.3d_igs.zip 英文版本
- ENG_CVM_CVM_170012-1_V.3d_stp.zip 英文版本
产品规格
- 应用规格 JPN_SS_114-5025_O.pdf 日语
- JPN_SS_114-5025_O.tif 日语
- ENG_SS_114-5025_O.pdf 英文版本
- S_114-5025_O.tif 英文版本
- 产品规格 ENG_SS_108-5004_D.pdf 英文版本
- S_108-5004_D.tif 英文版本
- JPN_SS_108-5004_D.tif 日语
- JPN_SS_108-5004_D.pdf 日语
- ENG_SS_108-5108_B.pdf 英文版本
- S_108-5108_B.tif 英文版本
- JPN_SS_108-5108_B.tif 日语
- JPN_SS_108-5108_B.pdf 日语
- 合格检测报告 ENG_SS_501-5047_O.pdf 英文版本
- S_501-5047_O.tif 英文版本
- ENG_SS_501-5048_O.pdf 英文版本
- S_501-5048_O.tif 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : Shur 插头
-
压线筒类型 : Open
-
端子电镀材料 : 锡
-
端子方向 : 直式
-
端子电镀涂层 : 无
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 2.1 – 3.7, 3.68
-
兼容的绝缘直径范围 (in): .082 – .145, .145
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.4
-
线径 (CMA): 1021 – 2582
-
压线筒内径 (mm): 1.27, 3.56
-
压线筒内径 (in): .05, .14
-
端子材料厚度 : .32 mm [ .012 in ]
-
产品总长度 : 19.6 mm [ .771 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]
包装特性
-
封装数量 : 7000
-
封装方法 : 带
