特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

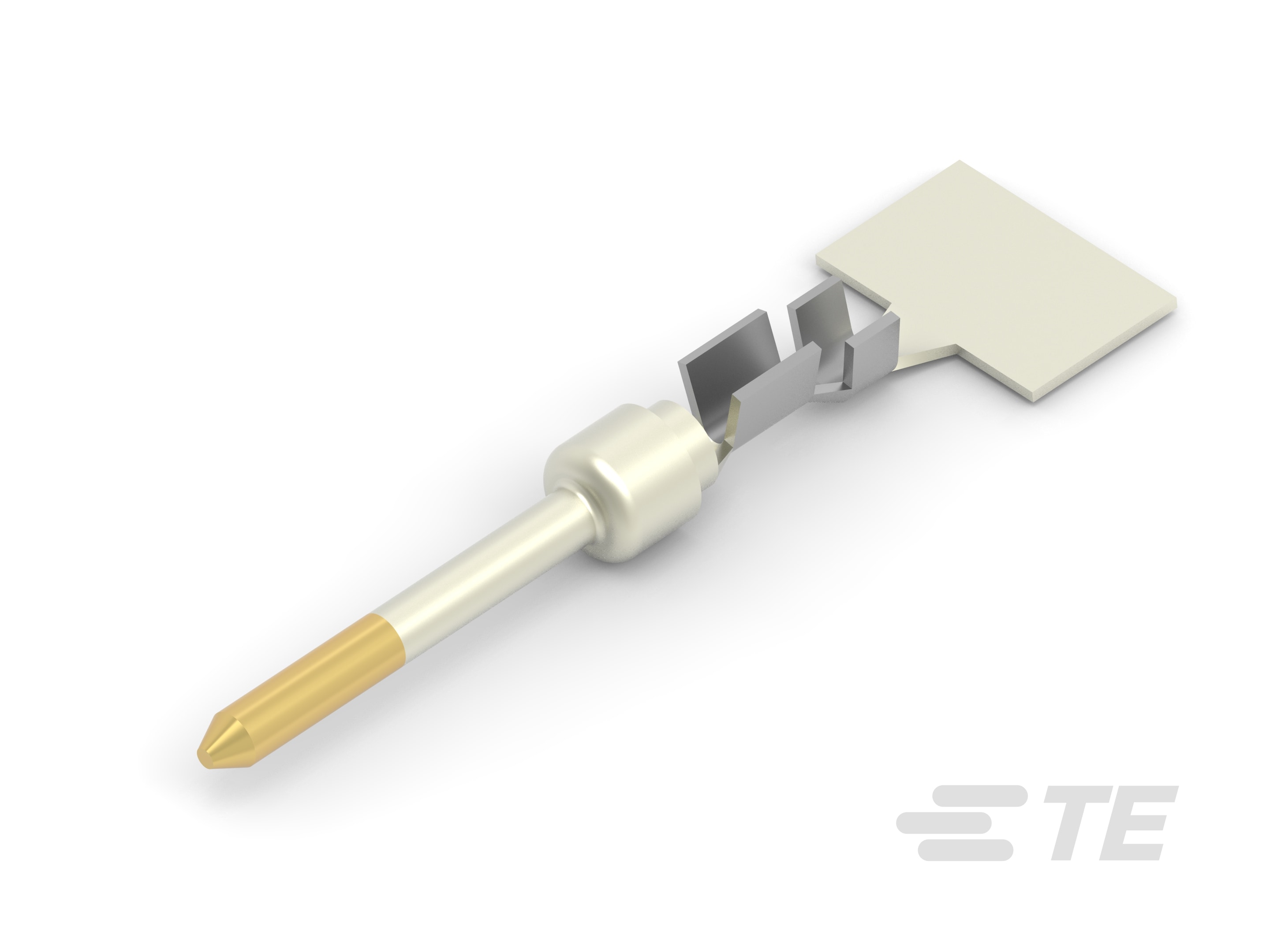

产品类型特性

  • Connector System : 缆到缆

  • 连接器和端子端接到 : 电线和电缆

  • 等级 : 标准

  • 产品类型 : 接触件

接触件特性

  • PCB 端子端接区域电镀材料 :

  • 端子底板材料 :

  • 端子类型 : 插针

  • 端子种类 : 压接扣入式

  • 端子大小 : 20

  • 端子基材 : 黄铜

  • 端子接触部电镀材料 : 镀薄金

  • Contact Current Rating (Max) (A): 1.2

  • 插针直径 : 1.02 mm [ .04 in ]

  • 端子接触部电镀厚度 (µin): 30

端接特性

  • 线缆端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

  • 壳体中的端子保持力 : 压接扣入式

尺寸

  • 线径范围 : .08 – .2 mm² [ 28 – 24 AWG ]

  • 电线绝缘直径 : .76 – 1.02 mm [ .03 – .04 in ]

  • 绝缘直径(最大值) (in): .04

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Signal

  • 适用于 : AMPLIMITE HDP-20

包装特性

  • 封装方法 :

  • 封装数量 : 10000
