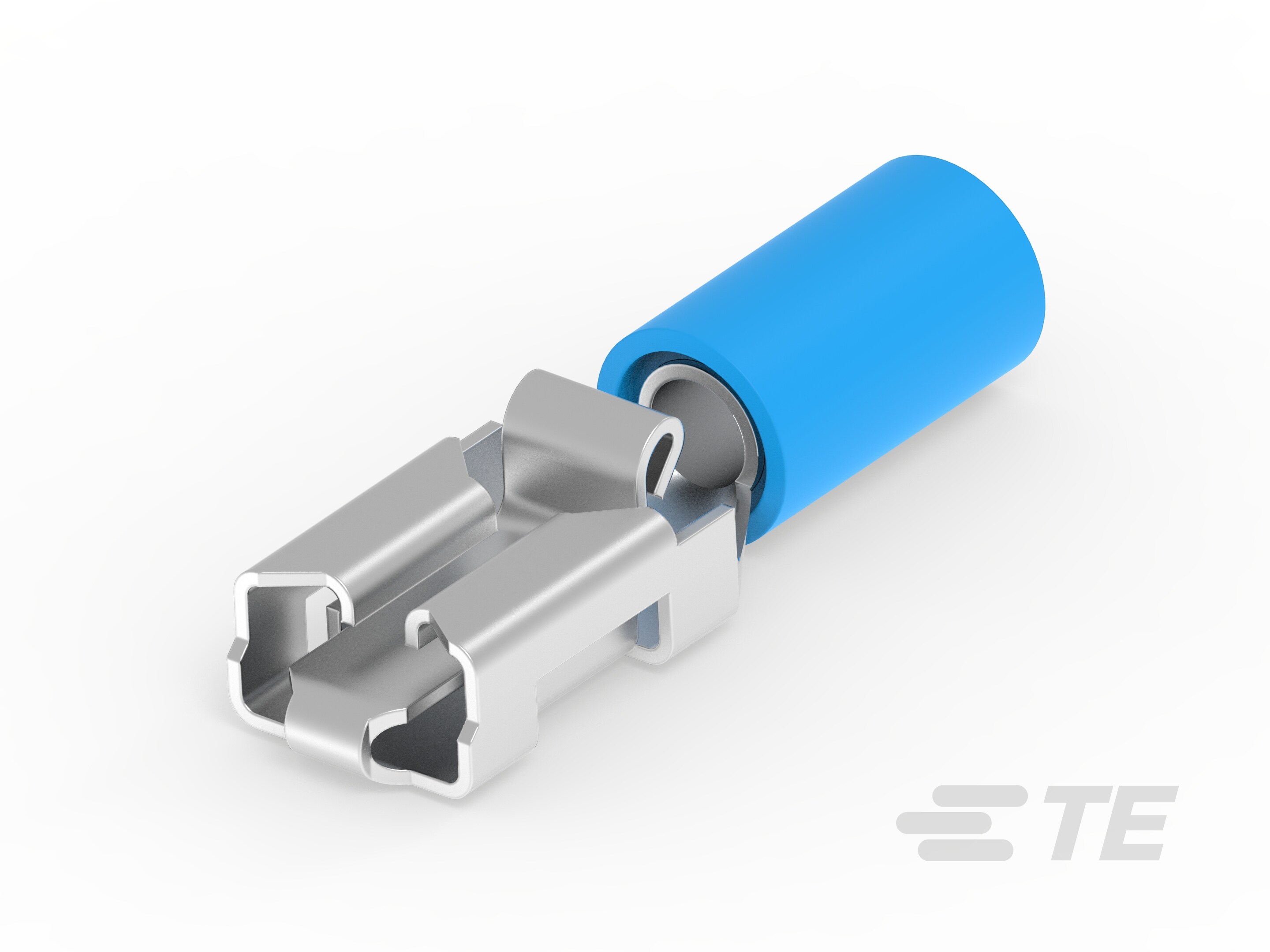

165536-2
Receptacle, 15.5 – 13.5 AWG Wire Size, 1.5 – 2.5 mm² Wire Size, 3000 – 4919 CMA Wire Size, Mating Tab Width 6.35 mm [.25 in], Quick Disconnects
165536-2
Receptacle, 15.5 – 13.5 AWG Wire Size, 1.5 – 2.5 mm² Wire Size, 3000 – 4919 CMA Wire Size, Mating Tab Width 6.35 mm [.25 in], Quick Disconnects
-
- FASTON
- TE 内部编号 165536-2
- TE 内部产品描述 PIDG POS.LOCK ASSY.
-
快速断开端子类型 : 母端
-
线径 (AWG): 15.5 – 13.5
-
线径 (mm²): 1.5 – 2.5
-
线径 (CMA): 3000 – 4919
-
对接公端宽度 : 6.35 mm [ .25 in ]
文档
产品图纸
- RECEPTACLE, 6.35 [.250] SERIES, POSITIVE-LOCK, PIDG, WIRE SIZE: 1.5-2.5MM2 ENG_CD_165536_E5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_165536-2_E2.pdf 英文版本
- 3D_CVM_CVM_165536-2_D.pdf 3D
- 下载查看 ENG_CVM_165536-2_E2.2d_dxf.zip 英文版本
- ENG_CVM_165536-2_E2.3d_igs.zip 英文版本
- ENG_CVM_165536-2_E2.3d_stp.zip 英文版本
- ENG_CVM_CVM_165536-2_D.2d_dxf.zip 英文版本
- ENG_CVM_CVM_165536-2_D.3d_igs.zip 英文版本
- ENG_CVM_CVM_165536-2_D.3d_stp.zip 英文版本
数据表/目录页
- Digital Data Sheet ENG_DS_Product_Digital_Data_Sheet_165536-2_1.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插入力 : 正常
接触件特性
-
快速断开端子类型 : 母端
-
对接公端宽度 : 6.35 mm [ .25 in ]
-
对接公端厚度 : .81 mm [ .032 in ]
-
端子方向 : 直式
-
端子基材 : 磷青铜
-
端子电镀材料 : 锡
-
压接类型 : 压力
-
压线筒类型 : Closed
端接特性
-
产品端接到 : 线缆
尺寸
-
兼容的绝缘直径范围 : 4.83 mm [ .19 in ]
-
线径 (AWG): 15.5 – 13.5
-
线径 (mm²): 1.5 – 2.5
-
线径 (CMA): 3000 – 4919
使用环境
-
绝缘选项 : 部分绝缘
-
工作温度范围 : 105 °C [ 221 °F ]
包装特性
-
封装方法 : 零散零件
