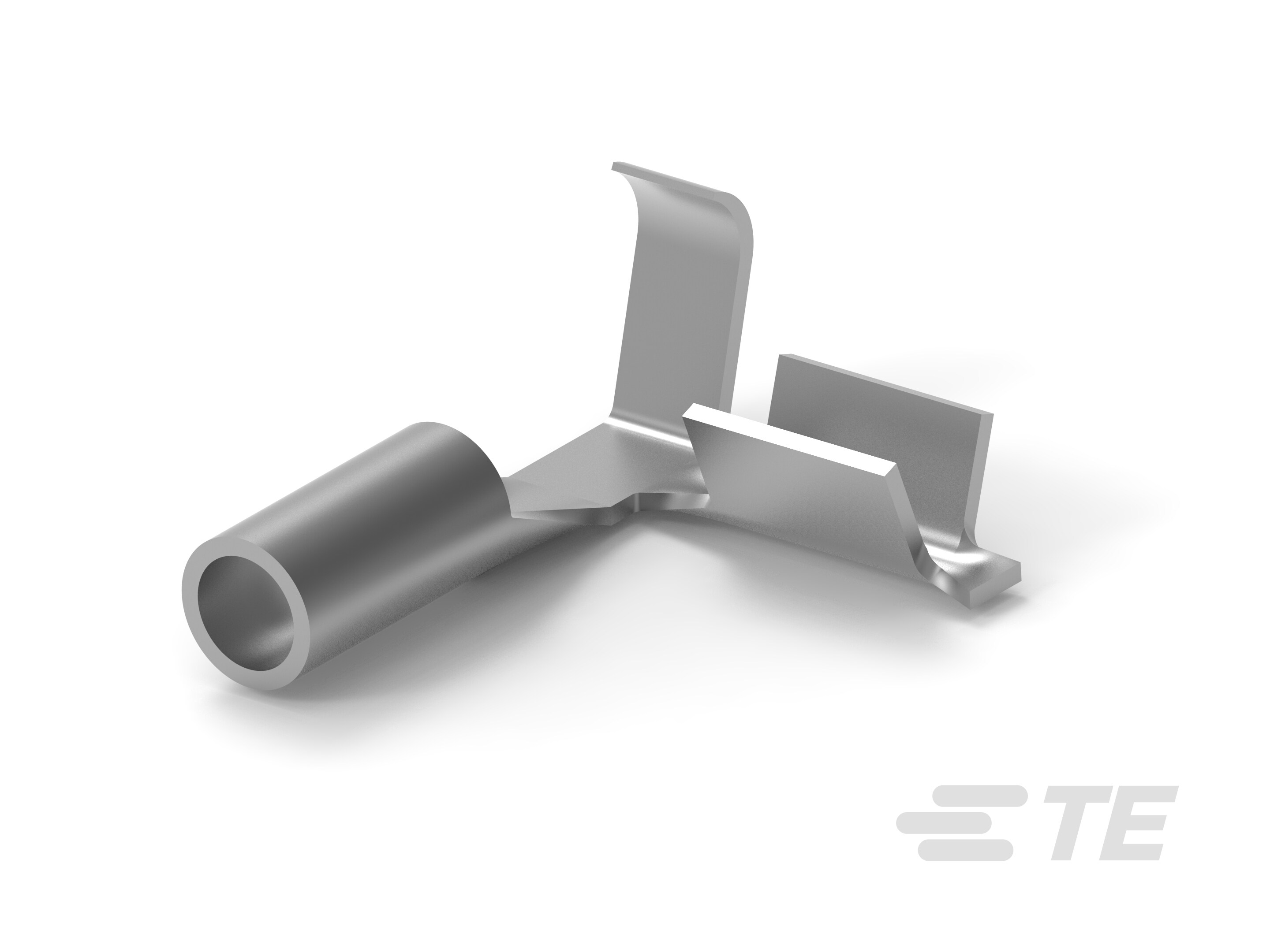

160784-3
Receptacle, Mating Pin Diameter 2.5 mm [.098 in], 22 – 18 AWG Wire Size, .3 – .9 mm² Wire Size, Crimp Wire Pins, Tabs & Ferrules
160784-3
Receptacle, Mating Pin Diameter 2.5 mm [.098 in], 22 – 18 AWG Wire Size, .3 – .9 mm² Wire Size, Crimp Wire Pins, Tabs & Ferrules
- TE 内部编号 160784-3
- TE 内部产品描述 REC.FOR 2,5 DIA PIN
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.5 mm [ .098 in ]
-
兼容的绝缘直径范围 (mm): 1.7 – 2.5, 2.5
-
兼容的绝缘直径范围 (in): .067 – .098, .098
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
文档
产品图纸
- RECEPTACLE FOR 2.5 MM DIA PIN ENG_CD_160784_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_160784-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_160784-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_160784-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_160784-3_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-2083_A.pdf 英文版本
- 产品规格 ENG_SS_108-1025_C.pdf 英文版本
- ENG_SS_108-1889_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
电线绝缘支持固定类型 : 绝缘支撑
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 2.5 mm [ .098 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 预镀锡
-
端子方向 : 标志
-
端子接触部长度 (mm): 5
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径范围 (mm): 1.7 – 2.5, 2.5
-
兼容的绝缘直径范围 (in): .067 – .098, .098
-
线径 (AWG): 22 – 18
-
线径 (mm²): .3 – .9
-
线径 (CMA): 642 – 1624
-
压线筒内径 : .89 mm [ .035 in ]
-
端子材料厚度 : .33 mm [ .013 in ]
-
产品总长度 : 9 mm [ .354 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度范围 : -55 – 105 °C [ -67 – 221 °F ]
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
