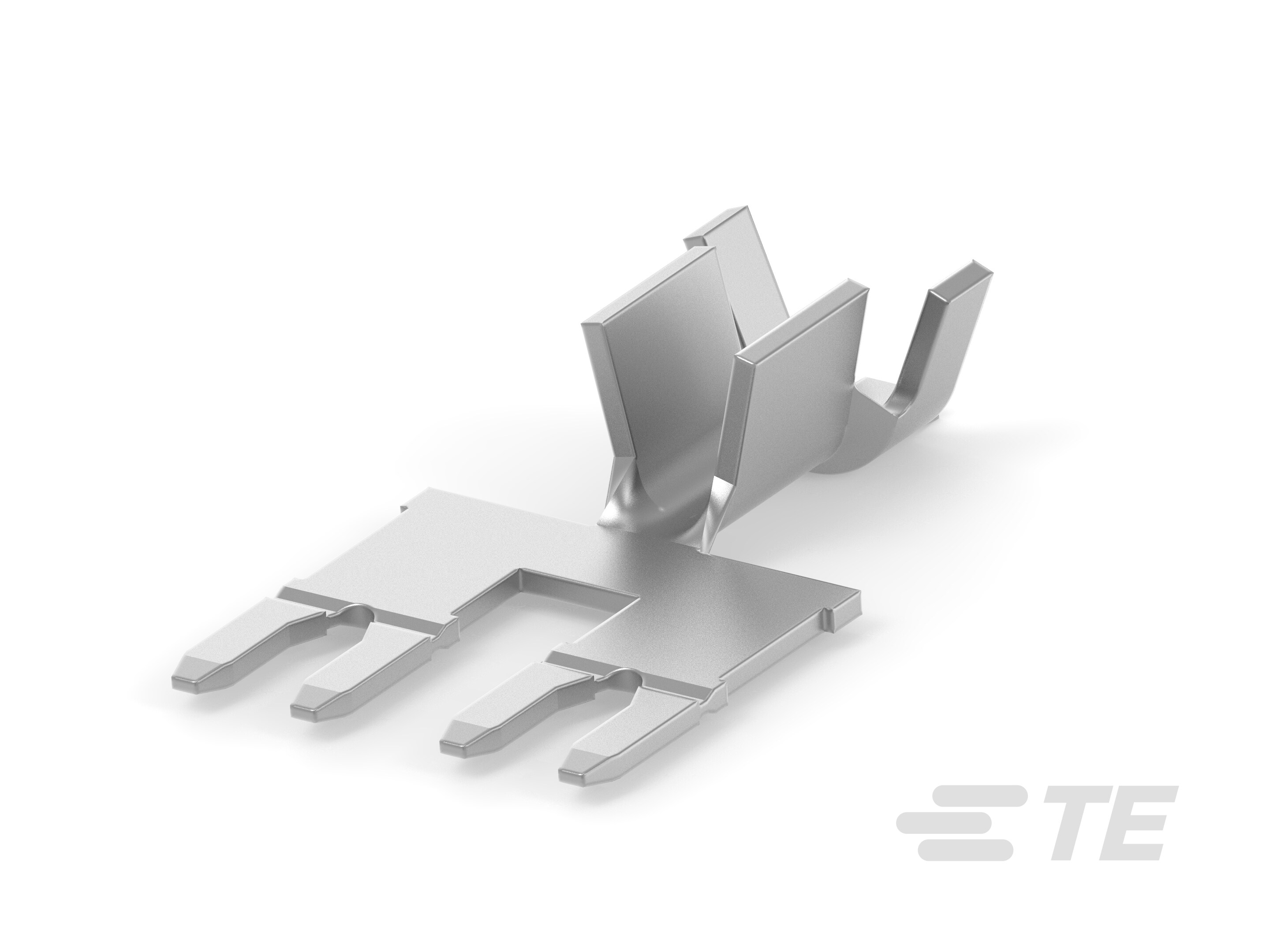

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

主体特性

  • 电镀材料 :

接触件特性

  • 端子类型 : 插入式

  • 端子方向 : 直式

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 5.97 mm [ .235 in ]

尺寸

  • 公端宽度 : 3.43 mm [ .135 in ]

  • 公端厚度 : .46 mm [ .018 in ]

  • 端子高度 : 9.2 mm [ .362 in ]

  • 电线绝缘直径(最大值) : 3.6 mm [ .14 in ]

  • 电线绝缘直径 : 2.3 – 3.6 mm [ .09 – .14 in ]

  • Wire Size (AWG): 18 – 14

  • Wire Size (mm²): .82 – 2.08

  • 电磁线尺寸 (AWG): 18 – 10

  • 电磁线尺寸 (mm): 1.02 – 2.58

  • 材料厚度 : .46 mm [ .018 in ]

  • 总长 : 19.43 mm [ .764 in ]

包装特性

  • 封装方法 : 卷/箱

  • 封装数量 : 24000

产品合规性
