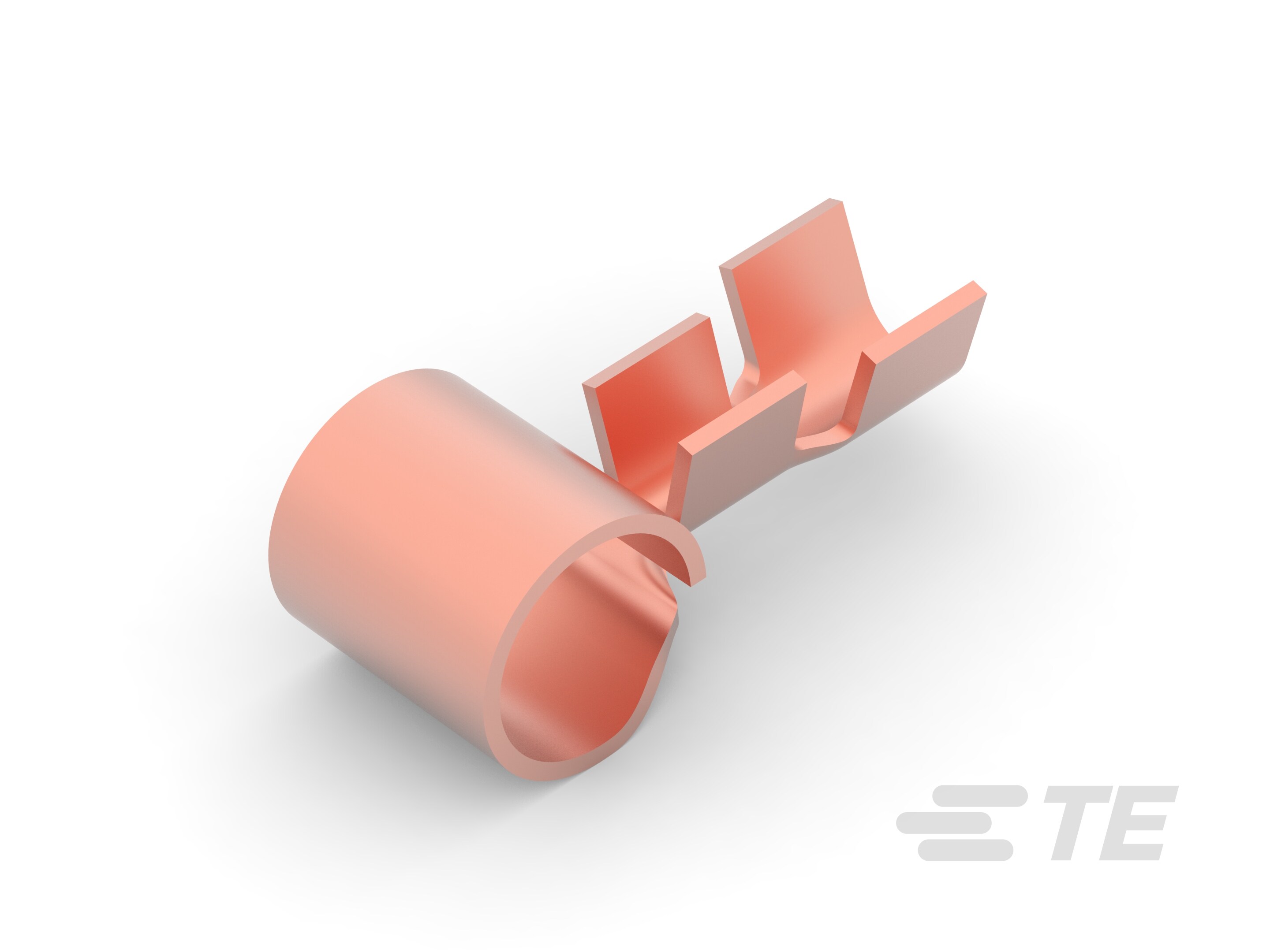

154740-1
Receptacle, Mating Pin Diameter 4.44 mm [.175 in], 20 – 16 AWG Wire Size, .5 – 1.3 mm² Wire Size, Crimp Wire Pins, Tabs & Ferrules
154740-1
Receptacle, Mating Pin Diameter 4.44 mm [.175 in], 20 – 16 AWG Wire Size, .5 – 1.3 mm² Wire Size, Crimp Wire Pins, Tabs & Ferrules
- TE 内部编号 154740-1
- TE 内部产品描述 PIN .175 DIA REC 20-16AWG PB
-
压接导线端子类型 : 母端
-
接合插针直径 : 4.44 mm [ .175 in ]
-
兼容的绝缘直径范围 (mm): 1.5 – 2.1, 2.1
-
兼容的绝缘直径范围 (in): .059 – .083, .083
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_154740-1_C_c-154740-1-c-3d.pdf 3D
- 下载查看 ENG_CVM_CVM_154740-1_C_c-154740-1-c.2d_dxf.zip 英文版本
- ENG_CVM_CVM_154740-1_C_c-154740-1-c.3d_igs.zip 英文版本
- ENG_CVM_CVM_154740-1_C_c-154740-1-c.3d_stp.zip 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
与分离式电线类型兼容 : 绞线
结构特性
-
与线缆类型兼容 : 分离式导线
接触件特性
-
压接导线端子类型 : 母端
-
接合插针直径 : 4.44 mm [ .175 in ]
-
压线筒类型 : Open
-
端子电镀材料 : 无镀层
-
端子方向 : 直角
机械附件
-
带导线绝缘 : 带有
尺寸
-
兼容的绝缘直径范围 (mm): 1.5 – 2.1, 2.1
-
兼容的绝缘直径范围 (in): .059 – .083, .083
-
线径 (AWG): 20 – 16
-
线径 (mm²): .5 – 1.3
-
线径 (CMA): 1021 – 2582
-
压线筒内径 (mm): 1.27, 2.54
-
压线筒内径 (in): .05, .1
-
端子材料厚度 : .41 mm [ .016 in ]
-
产品总长度 : 9.91 mm [ .39 in ]
使用环境
-
绝缘选项 : 非绝缘
包装特性
-
封装数量 : 6000
-
封装方法 : Reel
