- TE 内部编号 1534789-1

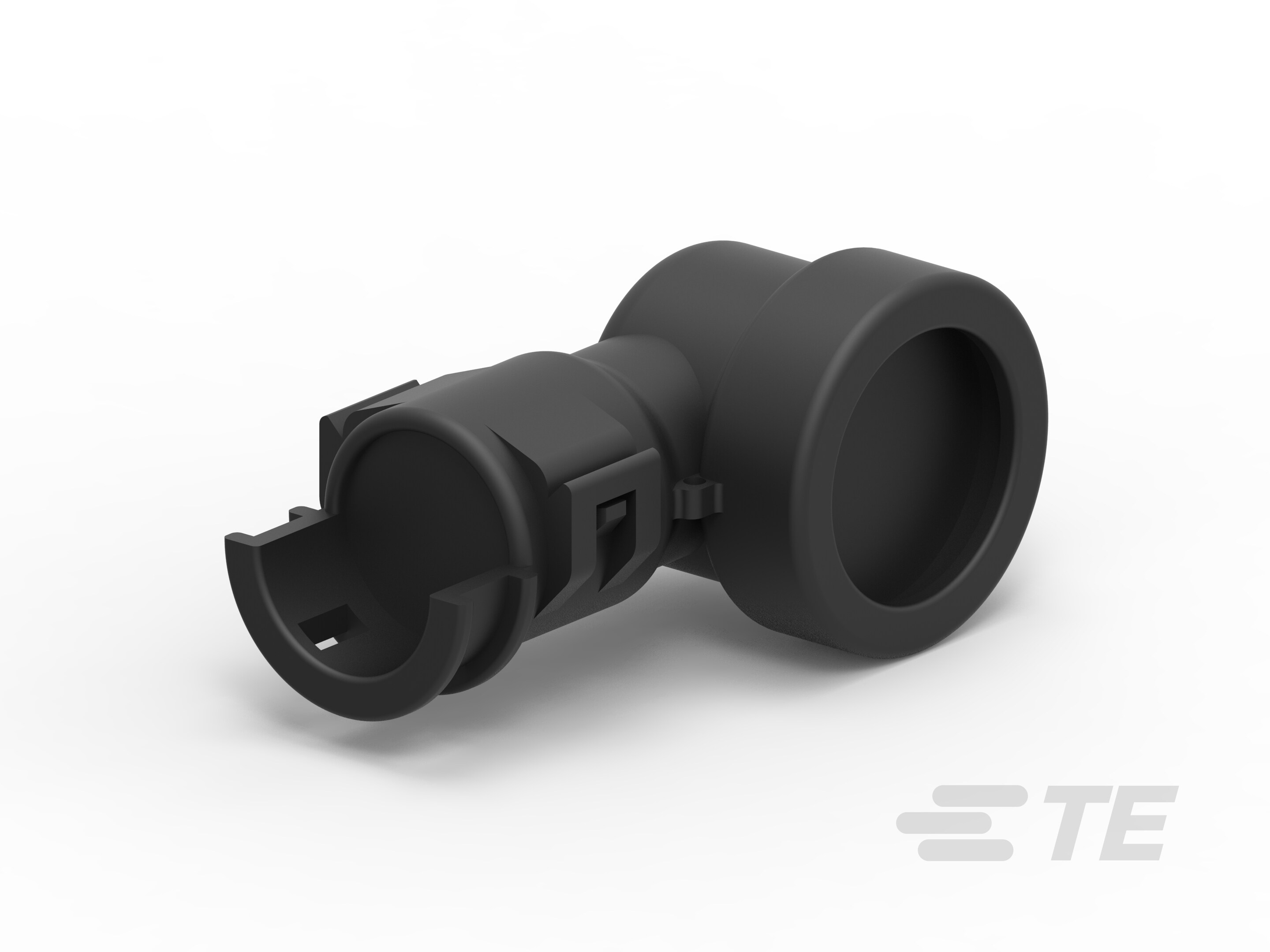

- TE 内部产品描述 ADAPTER 90DEG 4/7POS
- 所有 Circular DIN Backshells (16)
-
主要产品材料 : PBT
-
主体方向 : 90
-
可密封 : 否
文档
产品图纸
- Dimensional Drawing ADAPTER 90 DEGREE, 4/7POS. ENG_CD_1534789_A4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1534789-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_1534789-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1534789-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_1534789-1_A.3d_stp.zip 英文版本
数据表/目录页
- HDSCS Catalog ENG_DS_1-1773971-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-18255_D4.pdf 英文版本
- 产品规格 ENG_SS_108-18622_C6.pdf 英文版本
- ENG_SS_108-18621_B6.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
可密封 : 否
主体特性
-
主要产品颜色 : 黑色
-
出线角度 : 90°
-
主要产品材料 : PBT
机械附件
-
应力消除 : 带有
壳体特性
-
主体方向 : 90
尺寸
-
兼容电缆直径范围 : 14.4 mm [ .567 in ]
行业标准
-
UL 阻燃性等级 : UL 94HB
包装特性
-
封装方法 : 盒和纸箱
-
封装数量 : 800
其他
-
可维修 : 是
