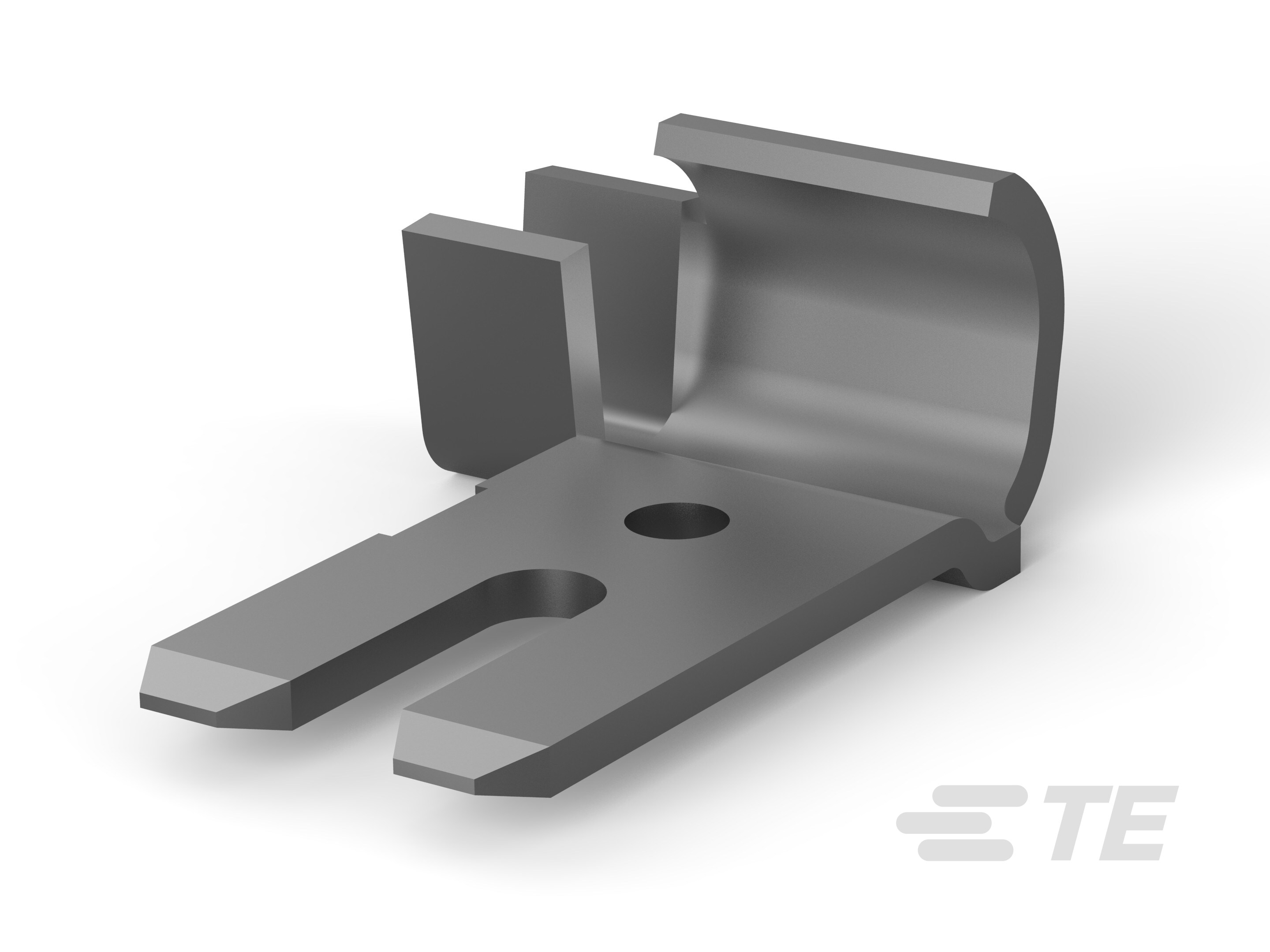

Poke-In, Size 4, Lead Wire Size 18 – 14 AWG, Lead Wire Size .8 – 2 mm², Crimp / Insulation Displacement (IDC), MAG-MATE, Magnet Wire Terminals
1217324-1
Poke-In, Size 4, Lead Wire Size 18 – 14 AWG, Lead Wire Size .8 – 2 mm², Crimp / Insulation Displacement (IDC), MAG-MATE, Magnet Wire Terminals
-
- MAG-MATE
- TE 内部编号 1217324-1
- TE 内部产品描述 TAB POKE-IN MAG-MATE 18-14
-
漆包线端子类型 : 插入式
-
与孔位尺寸兼容 : 尺寸 4
-
兼容的绝缘直径（最大值） : 3.05 mm [ .12 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.05 mm [ .08 – .12 in ]
-
引线尺寸 (AWG): 18 – 14
文档
产品图纸
- TAB, POKE-IN, MAG-MATE ENG_CD_1217324_C1_baseFilename.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1217324-1_E.pdf 3D
- 下载查看 ENG_CVM_CVM_1217324-1_E.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1217324-1_E.3d_igs.zip 英文版本
- ENG_CVM_CVM_1217324-1_E.3d_stp.zip 英文版本
数据表/目录页
- Magnet Wire Terminals & Splices ENG_DS_82221_MagnetWire_0616.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-2050_G3.pdf 英文版本
- 产品规格 ENG_SS_108-22045_A3.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
与分离式电线类型兼容 : 实芯, 绞线
主体特性
-
与孔位尺寸兼容 : 尺寸 4
接触件特性
-
漆包线端子类型 : 插入式
-
端子电镀材料 : 锡
-
端子方向 : 标志
端接特性
-
线缆端接方法 : 压接, 绝缘刺破 (IDC)
-
压接区域长度 : 3.18 mm [ .125 in ]
机械附件
-
带导线绝缘 : 不带
尺寸
-
兼容的绝缘直径（最大值） : 3.05 mm [ .12 in ]
-
兼容的绝缘直径范围 : 2.03 – 3.05 mm [ .08 – .12 in ]
-
引线尺寸 (AWG): 18 – 14
-
引线尺寸 (mm²): .8 – 2
-
材料厚度（电磁线侧） : .81 mm [ .032 in ]
-
产品长度 : 13.72 mm [ .54 in ]
-
端子高度 : 13.72 mm [ .54 in ]
使用环境
-
绝缘选项 : 非绝缘
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装方法 : Reel, 卷/箱
