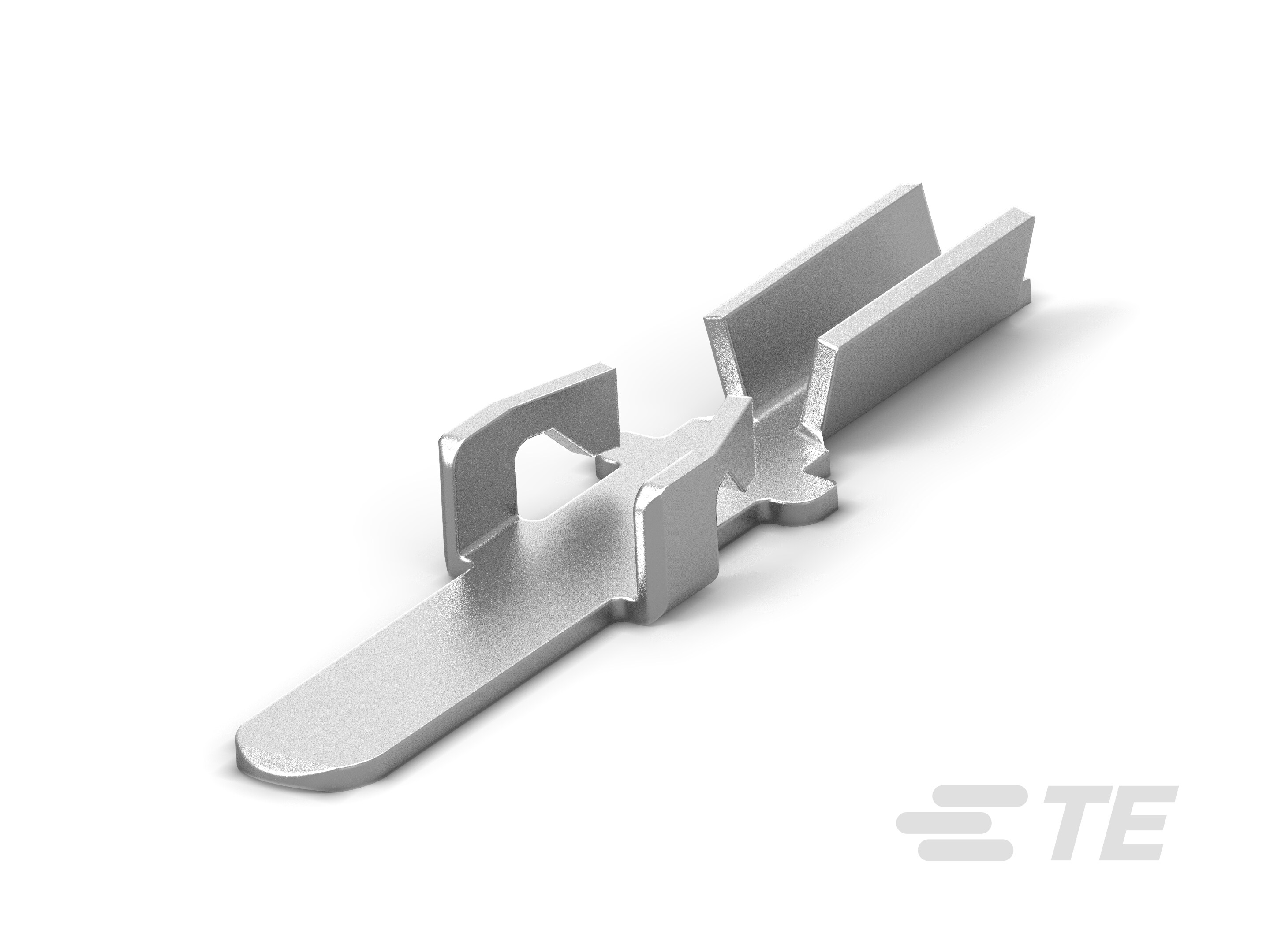

产品类型特性

  • 端接到 : 线缆

  • 断开类型 : 快速断开插针

  • Insulated : No

  • 线缆类型 : 电磁线

  • 电线停止点 :

  • 线缆组合 : 实芯

主体特性

  • 完全绝缘 :

  • 电镀材料 :

  • 电镀厚度 : 2.032 µm [ 80 µin ]

接触件特性

  • 端子和接头种类 : Tab

  • 端子类型 : 公端

  • 端子方向 : 直式

  • Barrel Type : Open

  • 端子基材 : 黄铜

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 不带

尺寸

  • Wire Size (mm²): .21 – .82

  • 电线尺寸 (CMA): 400 – 1600

  • 公端宽度 : 3.18 mm [ .125 in ]

  • 公端厚度 : .51 mm [ .02 in ]

  • 母端材料厚度 : .51 mm [ .02 in ]

  • 总长 : 27.94 mm [ 1.1 in ]

使用环境

  • 工组温度范围 : -65 – 150 °C [ -85 – 302 °F ]

包装特性

  • 封装方法 :

  • 封装数量 : 6000

其他

  • 注释 : 连接电动刀片母端 61603-1、61604-1、770642-1 和 1217039-1。
