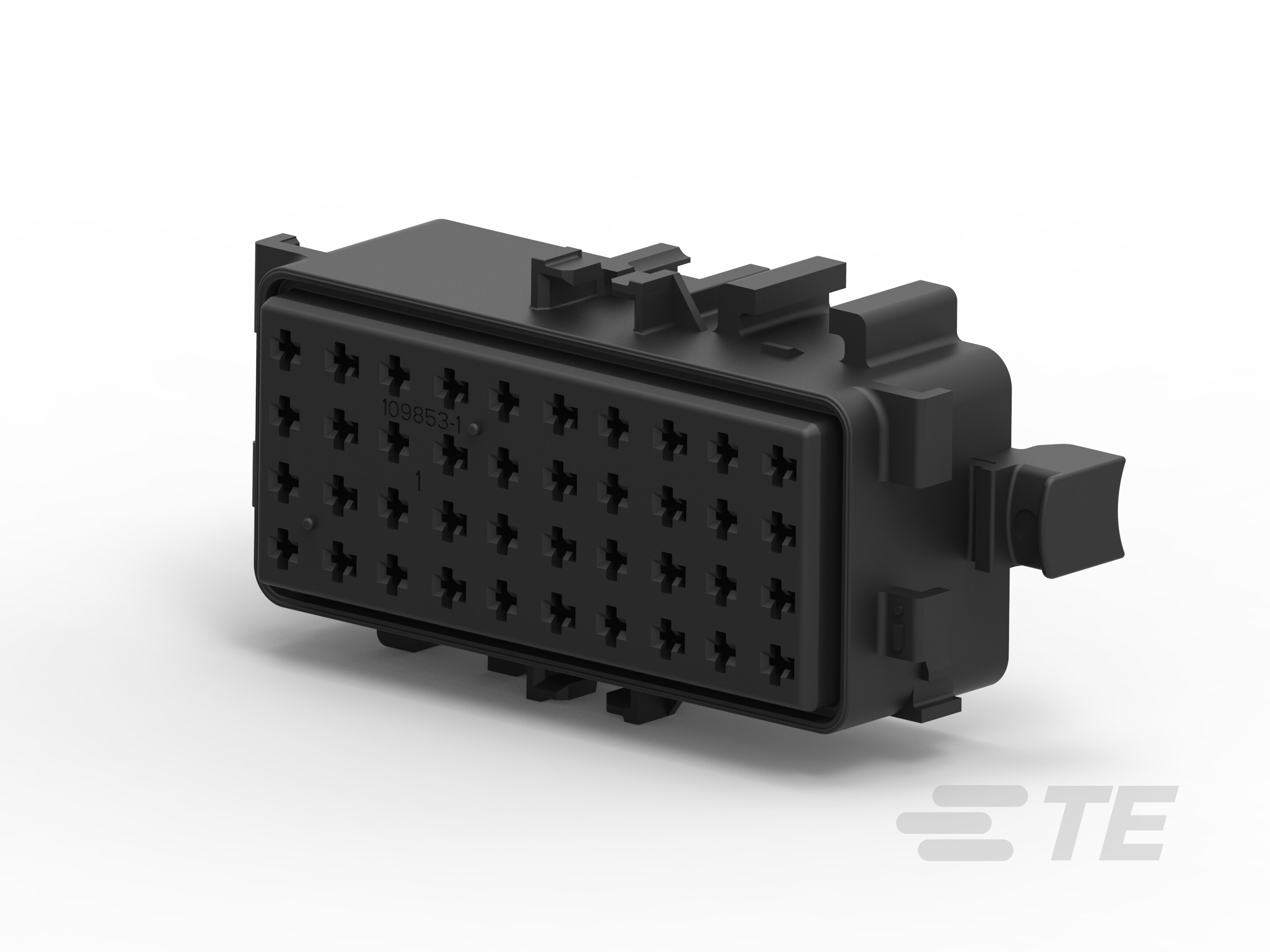

109853-1
Fuse Holder, Mini ATM Fuse Fuse Type, 6 Relays (Maximum), 40 Position, 8.13 mm [.32 in] Centerline, Sealable, IPX4, Other Hard Wired Boxes
109853-1
Fuse Holder, Mini ATM Fuse Fuse Type, 6 Relays (Maximum), 40 Position, 8.13 mm [.32 in] Centerline, Sealable, IPX4, Other Hard Wired Boxes
- TE 内部编号 109853-1
- TE 内部产品描述 BASE, 40 POSITION
- 所有 Sealed Fuse and Relay Boxes (7)
-
元件类型 : 保险丝座
-
保险丝类型 : 微型 ATM 保险丝
-
继电器数量（最大值） : 6
-
位数 : 40
-
中心线（间距） : 8.13 mm [ .32 in ]
文档
产品图纸
- BASE, 40 POSITION 英文版本
- BASE, 40 POSITION ENG_CD_109853_F1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF ENG_CVM_109853-1_F.pdf 英文版本
- 下载查看 ENG_CVM_109853-1_F.3d_igs.zip 英文版本
- ENG_CVM_109853-1_F.3d_stp.zip 英文版本
- ENG_CVM_109853-1_F.2d_dxf.zip 英文版本
数据表/目录页
- ICT Fuse and Relay Enclosures ENG_DS_ICT_Fuse_and_Relay_Enclosures_1.pdf 英文版本
产品规格
- 工程规范 ENG_SS_114-18388_J1.pdf 英文版本
- 产品规格 ENG_SS_108-47001_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-543_O.pdf 英文版本
- S_501-543_O.tif 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
元件类型 : 保险丝座
-
保险丝类型 : 微型 ATM 保险丝
-
可密封 : 是
结构特性
-
继电器数量（最大值） : 6
-
位数 : 40
主体特性
-
辅助锁 : 否
接触件特性
-
端子额定电流（最大值） (A): 20
壳体特性
-
中心线（间距） : 8.13 mm [ .32 in ]
使用环境
-
工作温度（最大值） : 65 °C [ 149 °F ]
-
工作温度范围 : -40 – 65 °C [ -40 – 149 °F ]
行业标准
-
IP 等级 : IPX4
