特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 板对母排

  • Sealable :

  • 连接器和端子端接到 : 母排

  • 连接器种类 : 母端

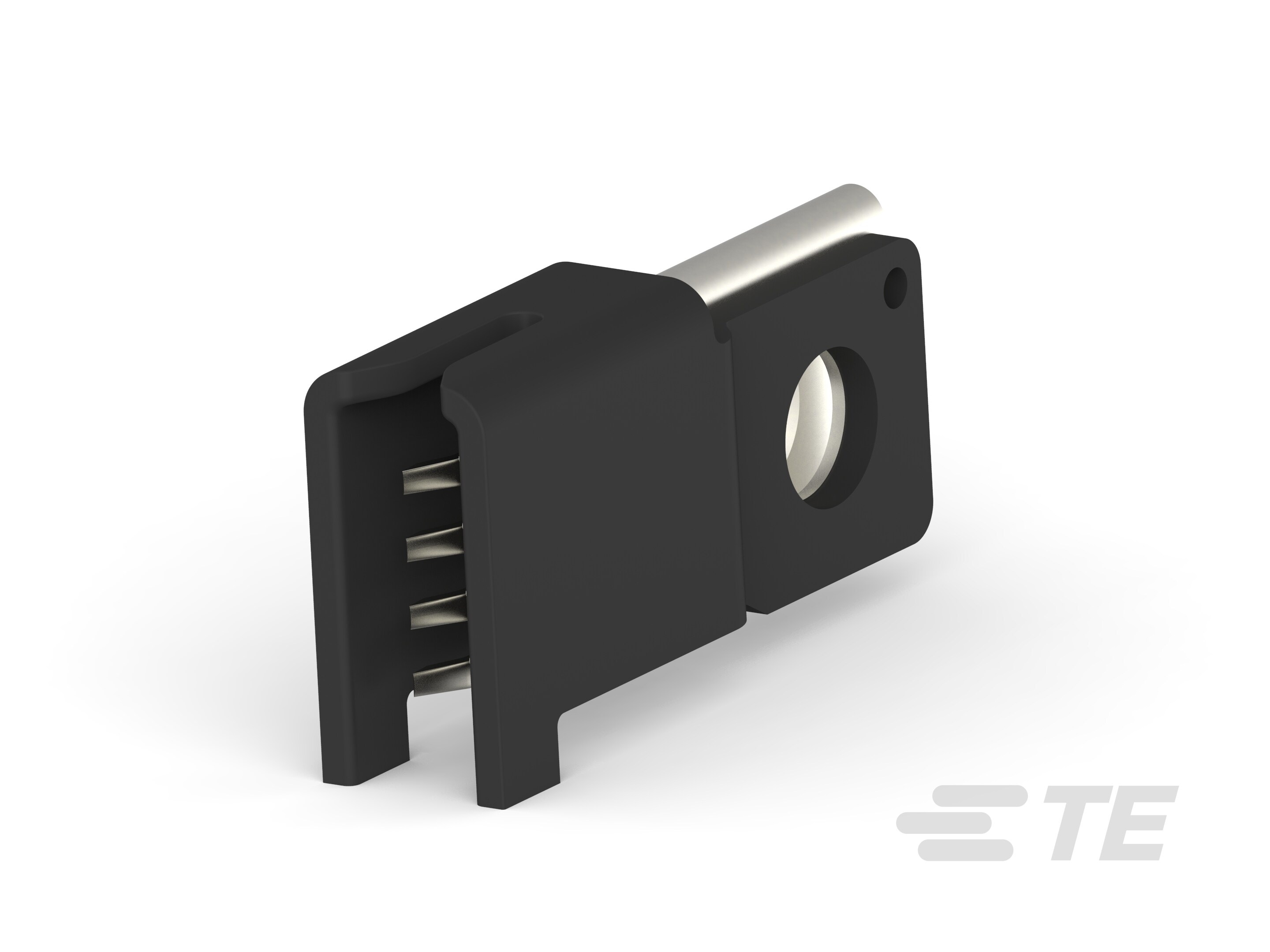

  • 产品类型 : 可插拔汇流条连接器

  • 连接器类型 : 连接器组件

结构特性

  • PCB 安装方向 : 垂直

电气特征

  • 额定电流 (A): 250

  • 热插拔 :

  • 工作电压基准 : AC/DC

主体特性

  • 绝缘材料 : 热塑性塑料

接触件特性

  • 端子底板材料 :

  • 端子基材 : 铜合金

  • 端子电镀材料 : 镍镀银

  • Contact Current Rating (Max) (A): 250

  • 端子长度 : 31.26 mm [ 1.231 in ]

  • 端子种类 : 插座

  • 端子电镀厚度 : 6.35 µm [ 250 µin ]

  • 端子设计 : 多触点带/CROWN 带

  • 底板材料厚度 : 1.27 µm [ 50 µin ]

  • 端子传导(典型值) : 电源

端接特性

  • PCB 端接 : 通孔 - 螺钉

机械附件

  • 接合对准 :

  • 安装固定 :

  • 安装固定类型 : 安装孔, 安装耳

  • 连接器安装类型 : 板安装

  • 接合对准类型 : 盲配

壳体特性

  • 外壳材料 : 热塑性塑料

  • 壳体颜色 : 黑色

尺寸

  • 宽度 : 9.04 mm [ .356 in ]

  • 长度 : 34.09 mm [ 1.342 in ]

  • 高度 : 17.91 mm [ .705 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : Power

行业标准

  • UL 等级 : 获得认可

  • UL 易燃性等级 : UL 94V-0

  • UL 文件号 : E113407

  • 机构/标准 : UL

包装特性

  • 封装方法 : 袋/盒

其他

  • 刀片厚度 : 1.57 mm [ .062 in ]

  • 注释 : 串联安装凸缘,安装硬件必须是不锈钢(不包括)。
