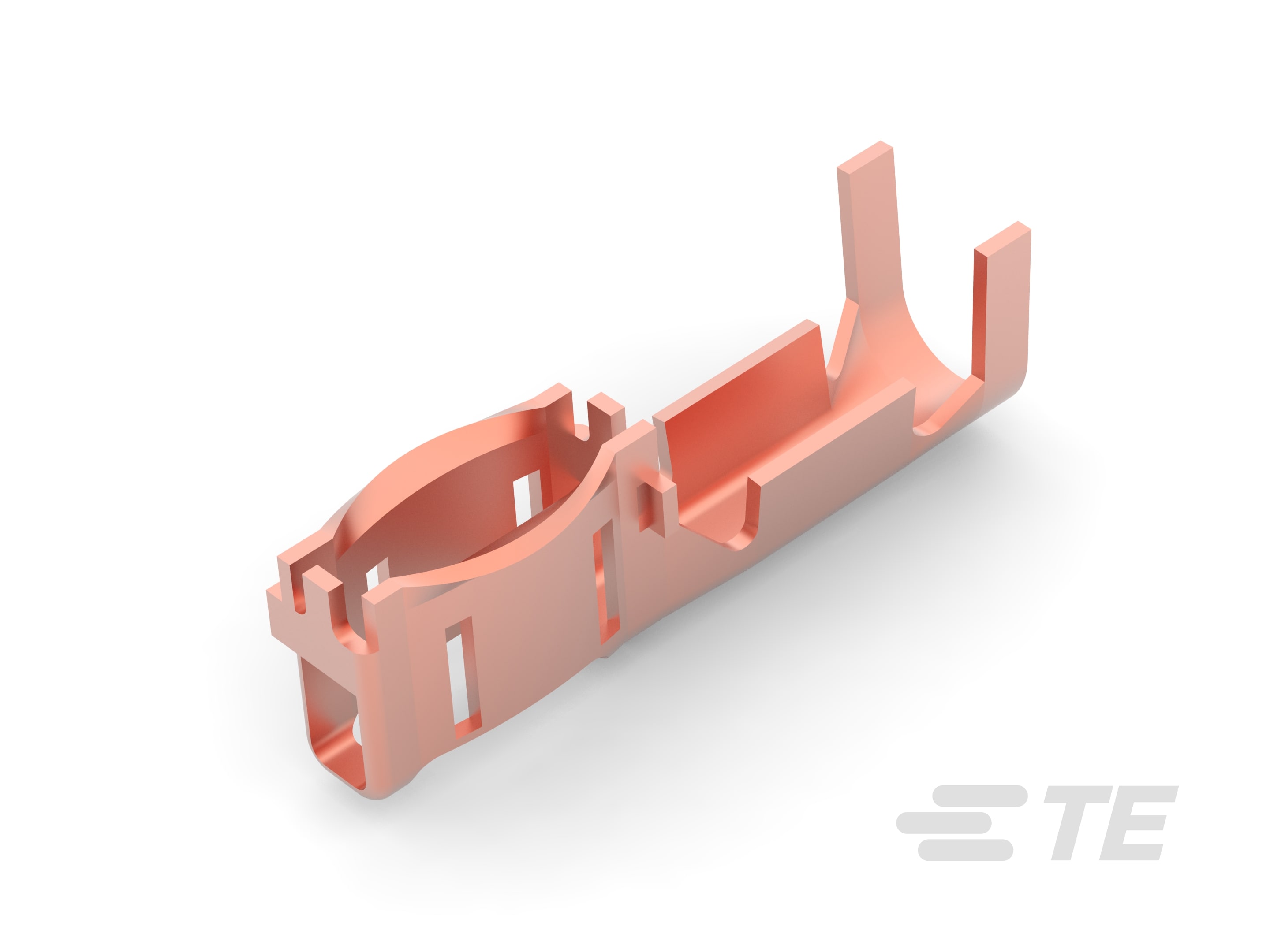

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 线缆类型 : 电磁线

主体特性

  • 电镀材料 :

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 插针直径 : 3.2 mm [ .126 in ]

  • 端子方向 : 直式

端接特性

  • 端接方法 : 压接

  • 压接区域长度 : 9.35 mm [ .368 in ]

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 端子高度 : 7 mm [ .276 in ]

  • 电线绝缘直径(最大值) : 4 mm [ .157 in ]

  • 电线绝缘直径 : 1.6 – 4 mm [ .062 – .157 in ]

  • Wire Size (mm²): 1.06 – 1.87

  • 材料厚度 : .5 mm [ .0197 in ]

  • 总长 : 22.39 mm [ .881 in ]

使用环境

  • 工组温度范围 : -20 – 150 °C [ -4 – 302 °F ]

包装特性

  • 封装方法 :

产品合规性
