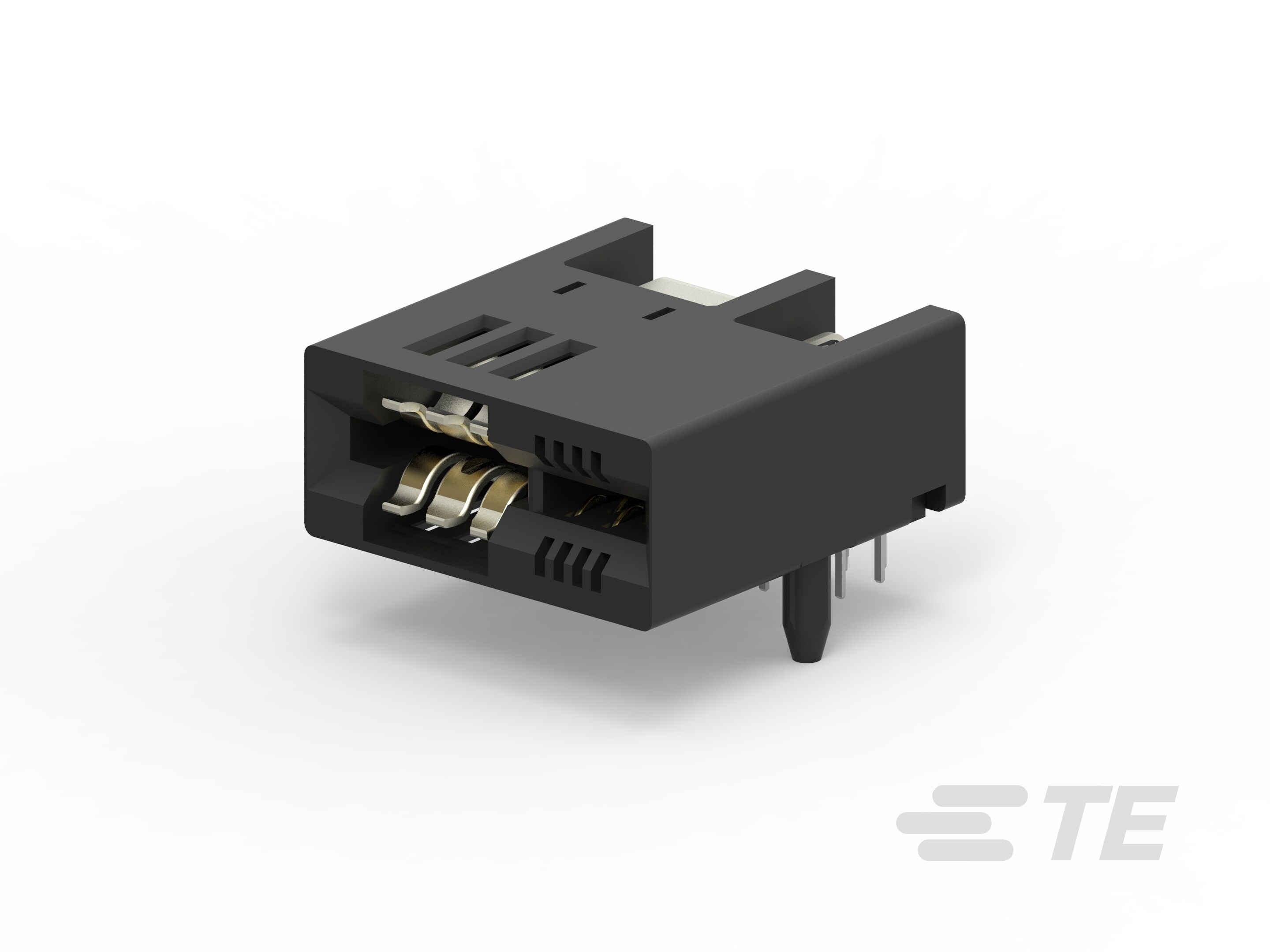

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 板对板

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • Number of Positions : 10

  • 电源针数量 : 2

  • 信号针数量 : 8

  • 双位置数量 : 1

  • 单位置数量 : 0

电气特征

  • 工作电压 (VDC): 100

  • 工作电压 : 100

接触件特性

  • Contact Current Rating (Max) (A): 35

  • 端子接触部电镀材料 :

  • 端子接触部位电镀厚度 : .76 µm [ 30 µin ]

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

机械附件

  • 连接器安装类型 : 板安装

壳体特性

  • Centerline (Pitch) : 7.26 mm [ .286 in ]

尺寸

  • 电源端子中心线 : 7.3 mm [ .286 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • Circuit Application : 电源和信号
