产品  描述

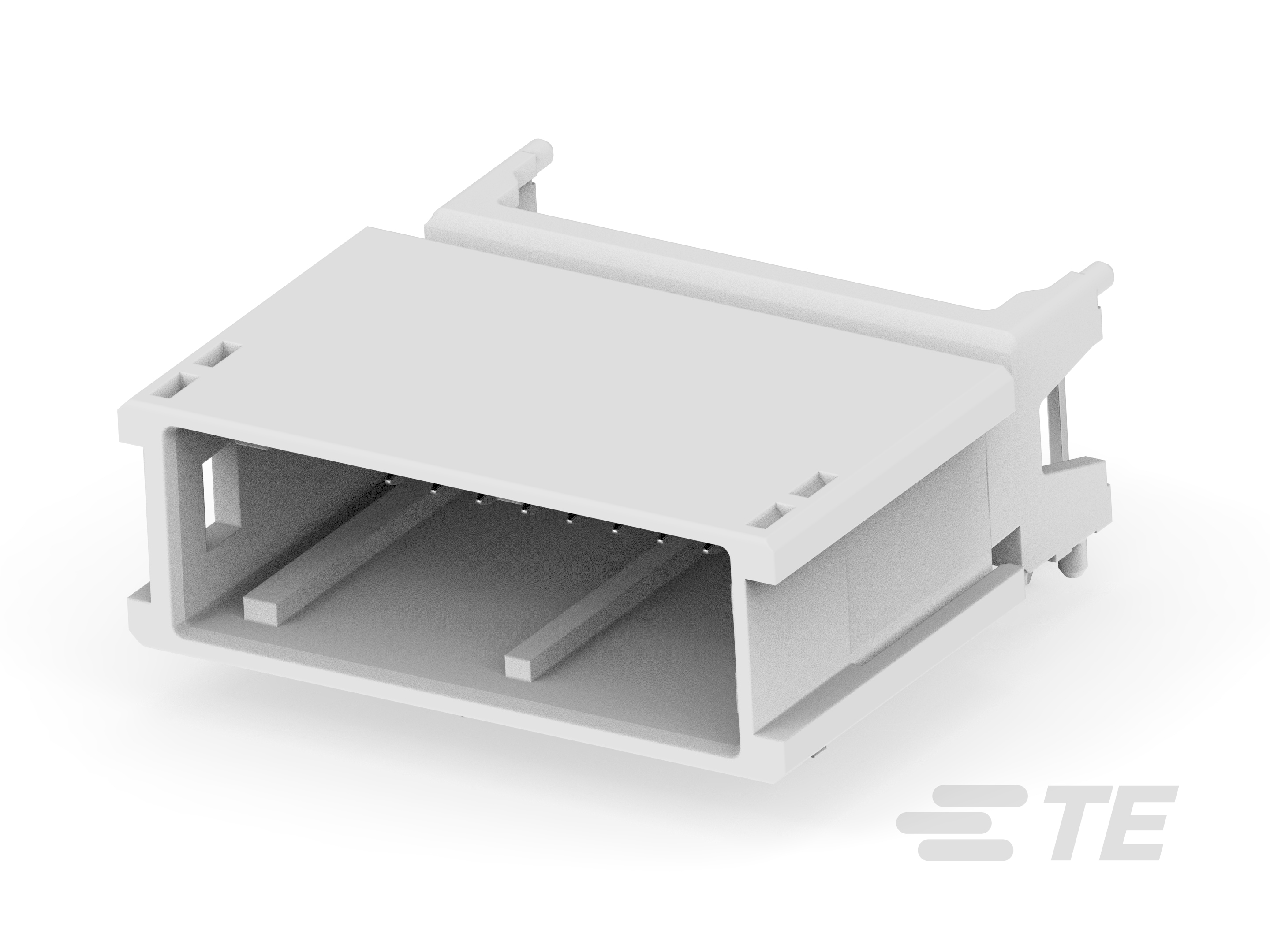

与 0.63mm² 系统相比,TE 的小型接头仅需大约一半的封装空间。 查看全部 MINIATURIZED HEADER (44)

产品图纸

特性

产品  描述

与 0.63mm² 系统相比,TE 的小型接头仅需大约一半的封装空间。 查看全部 MINIATURIZED HEADER (44)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 20

  • 行数 : 2

  • 节数 : 1

  • 信号针数量 : 20

主体特性

  • 颜色 : 土黄色

接触件特性

  • 公端宽度 : .5 mm [ .02 in ]

  • 公端厚度 : .4 mm [ .016 in ]

  • 接触面电镀 : 锡 (Sn)

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 不带

  • 面板安装特性 : 不带

  • 安装孔 : 不带

  • PCB 安装对准 : 不带

  • 安装方向 : 水平/90°

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 1.8 mm [ .071 in ]

尺寸

  • 宽度 : 10.6 mm [ .417 in ]

  • PCB 的外形高度 : 9 mm [ .354 in ]

  • PCB 厚度(建议) : 1.6 mm [ 0.063 in ]

  • 长度 : 26 mm [ 1.02 in ]

操作/应用

  • Circuit Application : Signal

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装数量 : 195

  • 封装类型 :
