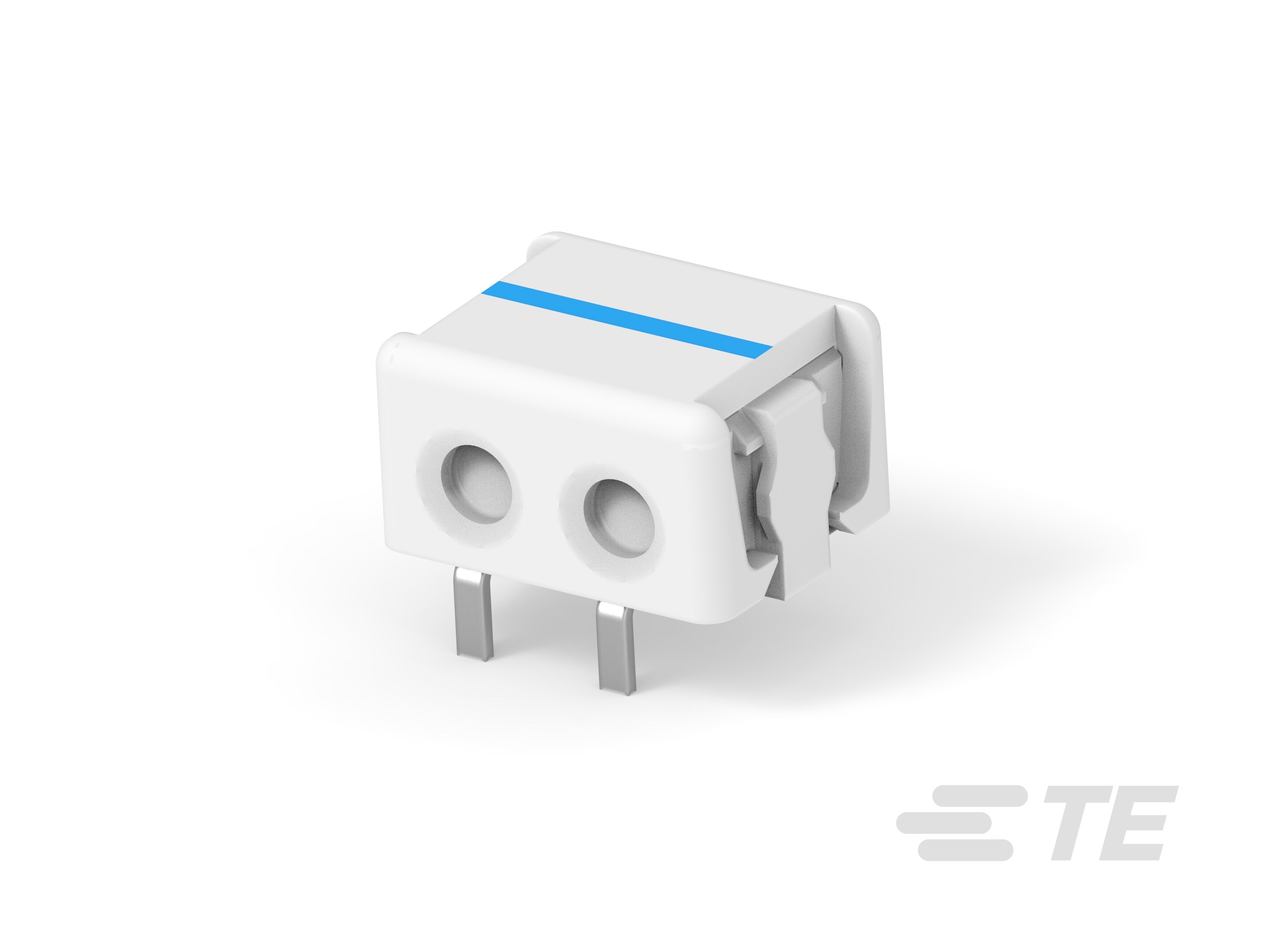

产品类型特性

  • 连接器种类 : 导线到电路板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 线缆类型 : 分离式导线

  • 连接器设计 : 闭合端

  • 灼热丝额定值 : 标准部件 - 非辉光导线

  • 先通/后断 :

  • 照明互连级别 : 第 1 级

  • 连接器类型 : 连接器组件

  • 应力消除 : 带有

结构特性

  • Number of Positions : 2

  • 键控 :

  • 行数 : 1

  • 可用的预先设计电缆 :

电气特征

  • 工作电压 (VDC): 400

  • 工作电压 (VAC): 400

主体特性

  • 应力消除类型 : 端接盖

  • 接头接合方向 : 水平

接触件特性

  • 端子接触部电镀材料表面涂层 : 哑光

  • Contact Current Rating (Max) (A): 7.5

  • 端子接触部电镀厚度 : 5.08 µm [ 200 µin ]

  • 端子端接区域电镀厚度 : 5.08 µm [ 200 µin ]

  • 端子接触部电镀材料 :

  • 端子布局 : 交错

  • 冲压成形 :

  • 端子端接区域电镀材料 :

  • 端子端接区域电镀涂层 : 哑光

端接特性

  • 线缆端接方法 : 刺破式压接 (IDC)

  • PCB 板端接方法 : 通孔

  • 免工具电线端接 :

机械附件

  • PCB 安装固定 : 不带

  • PCB 安装对准 : 不带

  • 安装角度 : 直角

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

  • 壳体颜色 : 自然

  • 外壳材料 : LCP(液晶聚合物)

尺寸

  • 线缆尺寸 (AWG): 20

  • 宽度 : 7.75 mm [ .305 in ]

  • 长度 : 9.7 mm [ .382 in ]

  • 柱体接合组件测量 : 9.7 mm [ .382 in ]

  • 高度 : 5.8 mm [ .228 in ]

  • PCB 厚度(建议) : 1.57 mm [ .062 in ]

  • 接受电线绝缘直径范围 : 1.9 mm [ .075 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

  • 紫外线暴露额定值 :

操作/应用

  • SMT 兼容 :

识别标记

  • 电路识别特性 : 不带

行业标准

  • 机构/标准号码 : C22.2 编号 182.3-M1987, UL 1977

  • UL 易燃性等级 : UL 94V-0

  • 机构/标准 : CSA, UL

包装特性

  • 封装数量 : 350

  • 封装方法 : SMT 卷尺
