规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

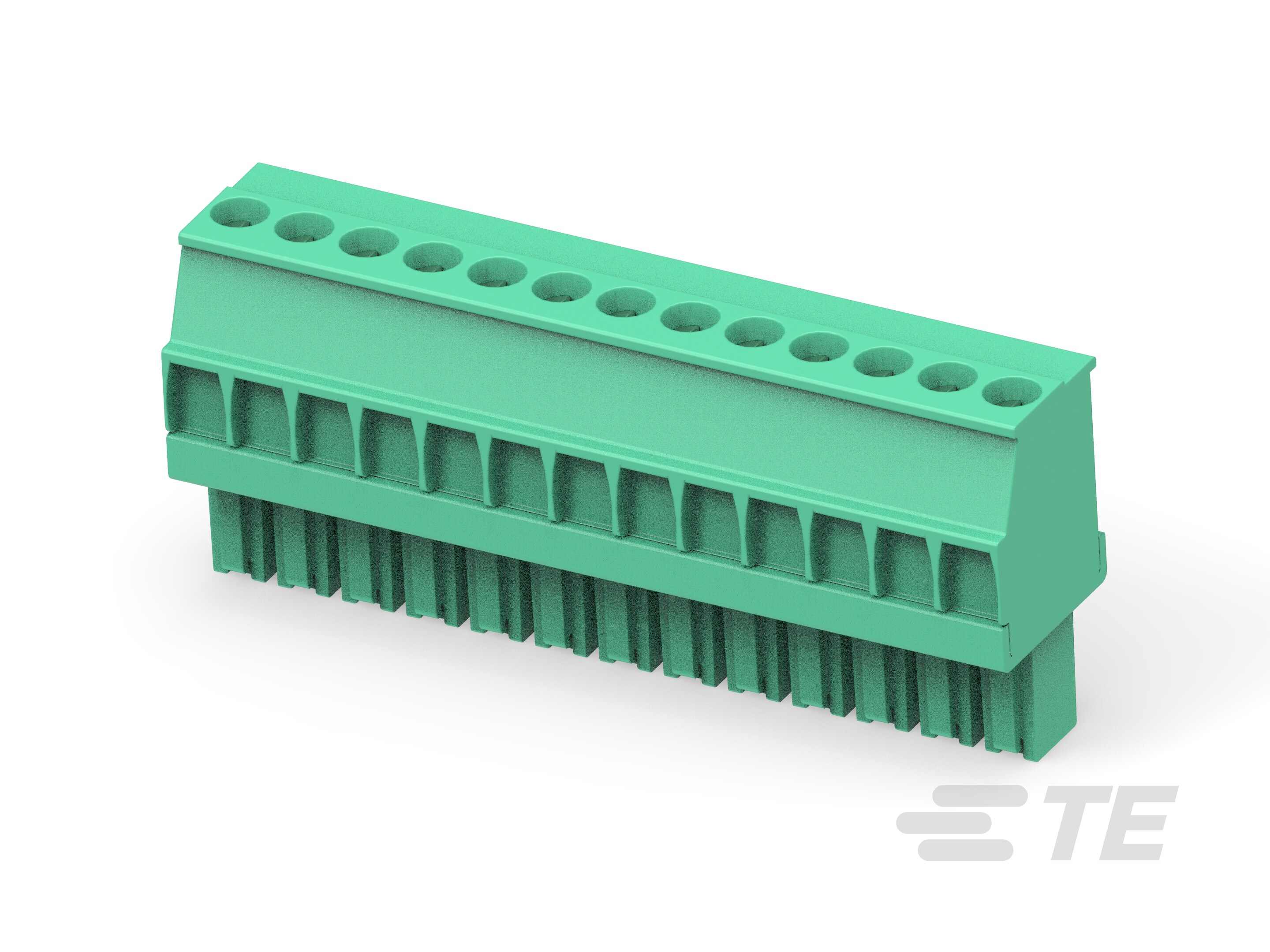

产品类型特性

  • 接线端子连接器类型 : 插头

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

  • 电线保护 : 带有

结构特性

  • 位数 : 13

  • 行数 : 1

  • 电线进入角度 : 90°

  • 堆叠配置 : 侧面可堆叠

  • 电线进入位置 :

电气特征

  • 工作电压 (VAC): 300

主体特性

  • 产品方向 : 垂直

  • 主要产品颜色 : 绿色

接触件特性

  • 端子基材 : 磷青铜

  • 端子接触部电镀材料 :

  • 端子额定电流(最大值) (A): 11

机械附件

  • 螺纹尺寸 : M2

  • 连接器安装类型 : 板安装

  • 螺钉材料 : 黄铜

  • 螺钉电镀材料 :

壳体特性

  • 外壳材料 : PA 66

  • 中心线(间距) : 3.5 mm [ .138 in ]

尺寸

  • 线径 (AWG): 30 – 14

  • 线径 (mm²): .05 – 2

使用环境

  • 工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 电路应用 : 电源和信号
