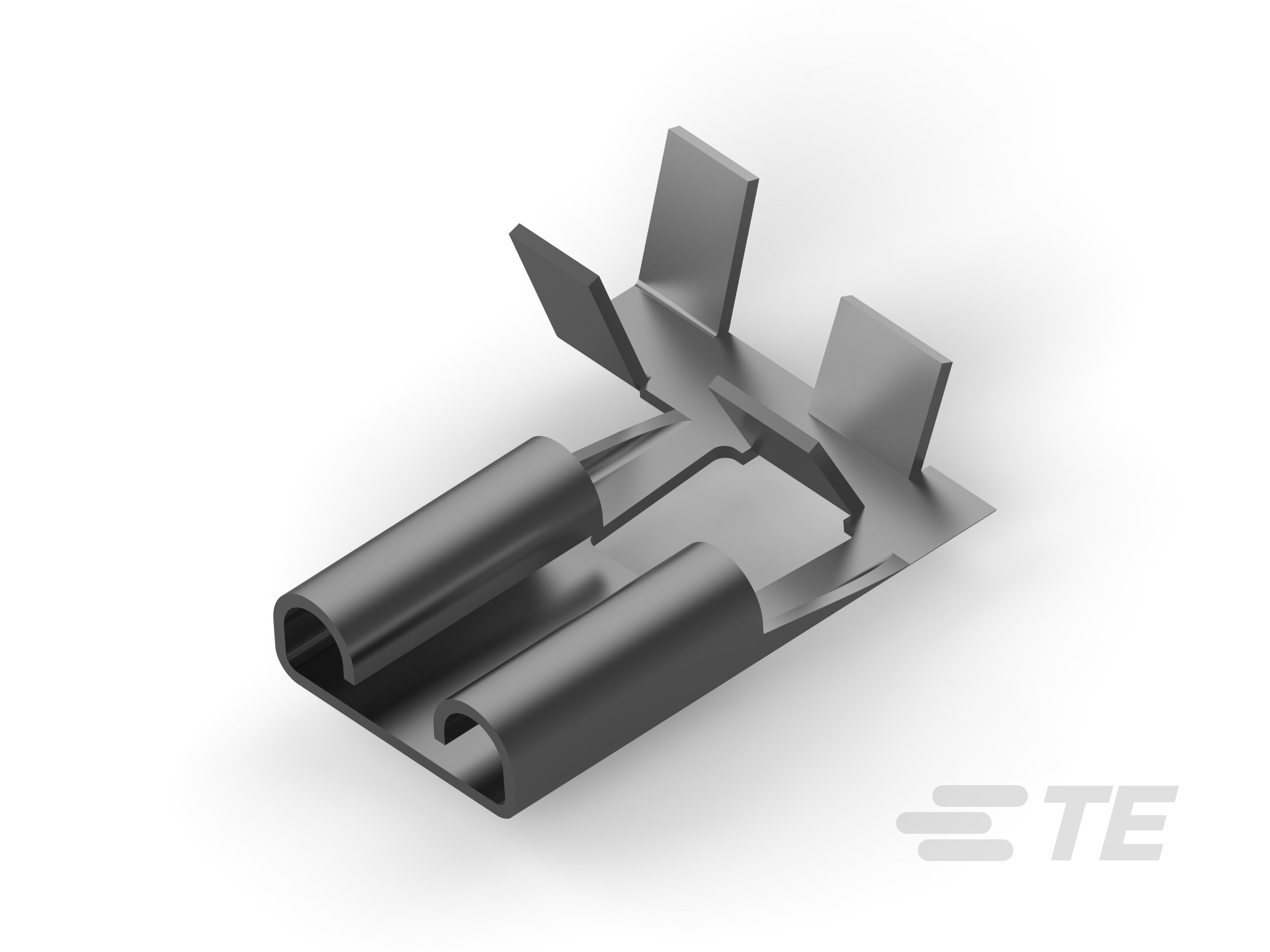

产品类型特性

  • 端接到 : 线缆

  • FASTON :

  • 断开类型 : 快速断开, 快速断开

  • 插入力 : 普通

  • Sealable :

  • Insulated : No

  • 线缆类型 : 常规导线

  • 电线停止点 :

结构特性

  • 连接容量 :

电气特征

  • 电压(最大值) (V): 250

主体特性

  • 完全绝缘 :

  • 电镀材料 :

  • 电镀厚度 (µm): 1

接触件特性

  • 端子和接头种类 : Receptacle

  • 端子类型 : 母端

  • 端子方向 : 标记

  • Barrel Type : Open

  • 端子基材 : 黄铜

  • 压接类型 : F 型压接

机械附件

  • 带导线绝缘 : 带有

尺寸

  • Wire Size (AWG): 17 – 13

  • Wire Size (mm²): 1.03 – 2.62

  • 公端宽度 : 7.92 mm [ .312 in ]

  • 公端厚度 : .81 mm [ .032 in ]

  • 接受的电线绝缘直径范围 : 2.5 – 3.81 mm [ .098 – .15 in ]

  • 母端材料厚度 : .41 mm [ .016 in ]

  • 总长 : 18.5 mm [ .728 in ]

使用环境

  • 工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行业标准

  • UL 易燃性等级 : UL 94V-2

包装特性

  • 封装方法 :

  • 封装数量 : 2000

其他

  • 注释 : 针对小型压接模具。
