产品类型特性

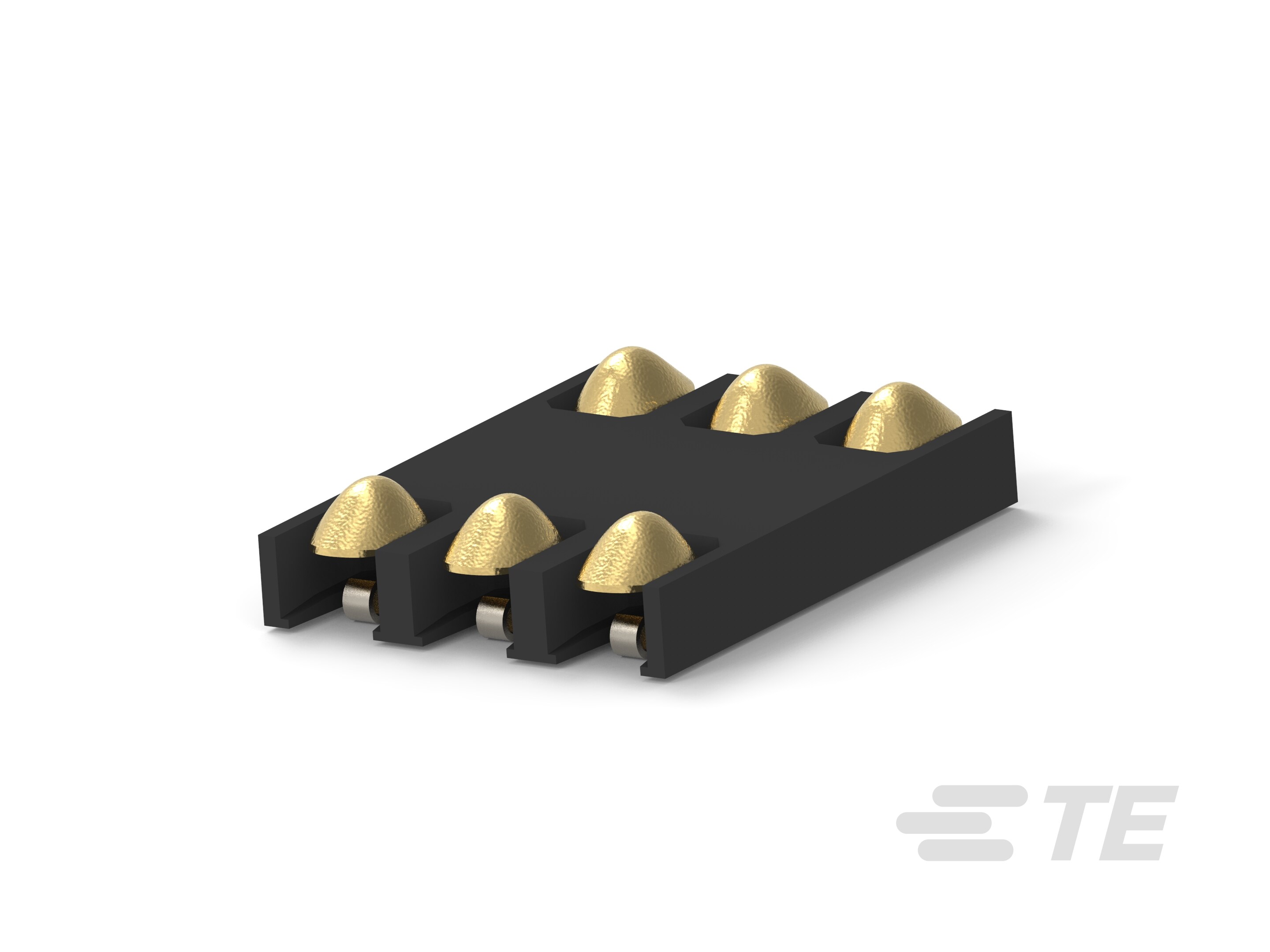

  • 模块类型 : SIM(安全身份模块)

  • 卡类型 : 2FF 小型 SIM

  • 连接器和端子端接到 : 印刷电路板

  • 产品类型 : 连接器

  • 插件导轨槽 : 不带

  • 卡停止 : 不带

结构特性

  • Number of Positions : 6

  • 端子数量 : 6

  • 插卡种类 : 正常插入

  • 卡检测开关 : 不带

电气特征

  • 额定电流(最大值) (A): .5

  • 额定电压 (VAC): 30

主体特性

  • 弹射器类型 : 推挽式

接触件特性

  • 端子基材 : 选择性镀金

  • Contact Current Rating (Max) (A): .5

机械附件

  • PCB 安装方式 : 表面贴装

  • 连接器安装类型 : 板安装

  • 端子定位力 :

  • 连接器稳定肋 : 不带

壳体特性

  • Centerline (Pitch) : 2.54 mm [ .1 in ]

  • 壳体颜色 : 黑色

  • 外壳材料 : LCP(液晶聚合物)

尺寸

  • PC 板上方高度 : 1.5 mm [ .059 in ]

使用环境

  • 工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • Circuit Application : Signal

  • 耐用性等级 (Cycles): 5000

行业标准

  • UL 易燃性等级 : UL 94V-0

包装特性

  • 封装方法 : 磁带盘

  • 封装数量 : 1450
