特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

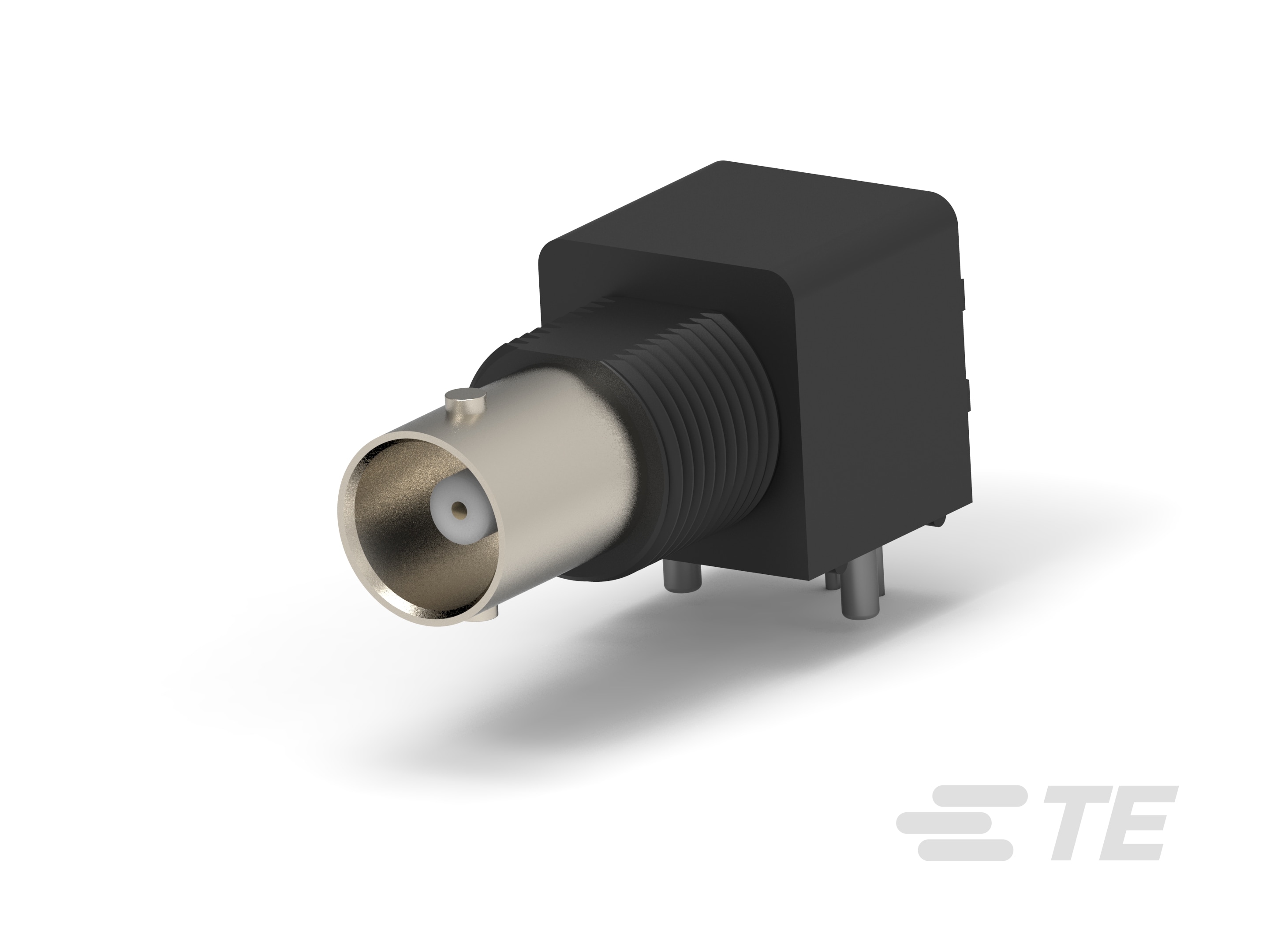

  • 连接器接口 : BNC

  • 连接器种类 : 插座

  • Connector System : 线到面板, 线到面板, 缆到板

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

结构特性

  • 端口配置 : 单端口

  • Number of Positions : 1

  • PCB 安装方向 : 直角

  • 同轴端子数 : 1

电气特征

  • 阻抗 (Ω): 75

  • EMI 和 RFI 保护类型 : 隔离接地

主体特性

  • 主体材料 :

  • 主体电镀材料 :

  • 主体形状 : 圆形

  • 主体绝缘 : 带有

接触件特性

  • 中心端子电镀材料 :

  • 中心端子材料 : 黄铜

端接特性

  • PCB 板端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定 : 带有

  • 耦合机制 : 卡口

  • 连接器安装类型 : Panel

  • 吸附方法 : 机械

  • 制动器 : 带有

  • 面板安装方式 : 后部安装

壳体特性

  • 壳体颜色 : 黑色

尺寸

  • PCB 厚度(建议) : 3.3 mm [ .13 in ]

  • 插接外直径(近似值) : 14.529 mm [ .572 in ]

  • PCB 上方高度 : 15.8 mm [ .622 in ]

  • PCB 尾部长度 : 4.9 mm [ .193 in ]

  • 面板切口 : 12 x 12.9 mm D 形

  • 建议的面板厚度 : 1.5 – 5.5 mm [ .059 – .217 in ]

  • 安装柱长度 : 3.8 mm [ .15 in ]

使用环境

  • 电缆类型 : RG 同轴电缆

  • 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 工作频率 (GHz): 2

包装特性

  • 封装方法 : Box

其他

  • 电介质材料 : 聚乙烯

  • 法兰和螺纹材料 : PBT 聚酯

  • 等级 : 商业

  • 法兰和螺纹材料颜色 : 黑色
