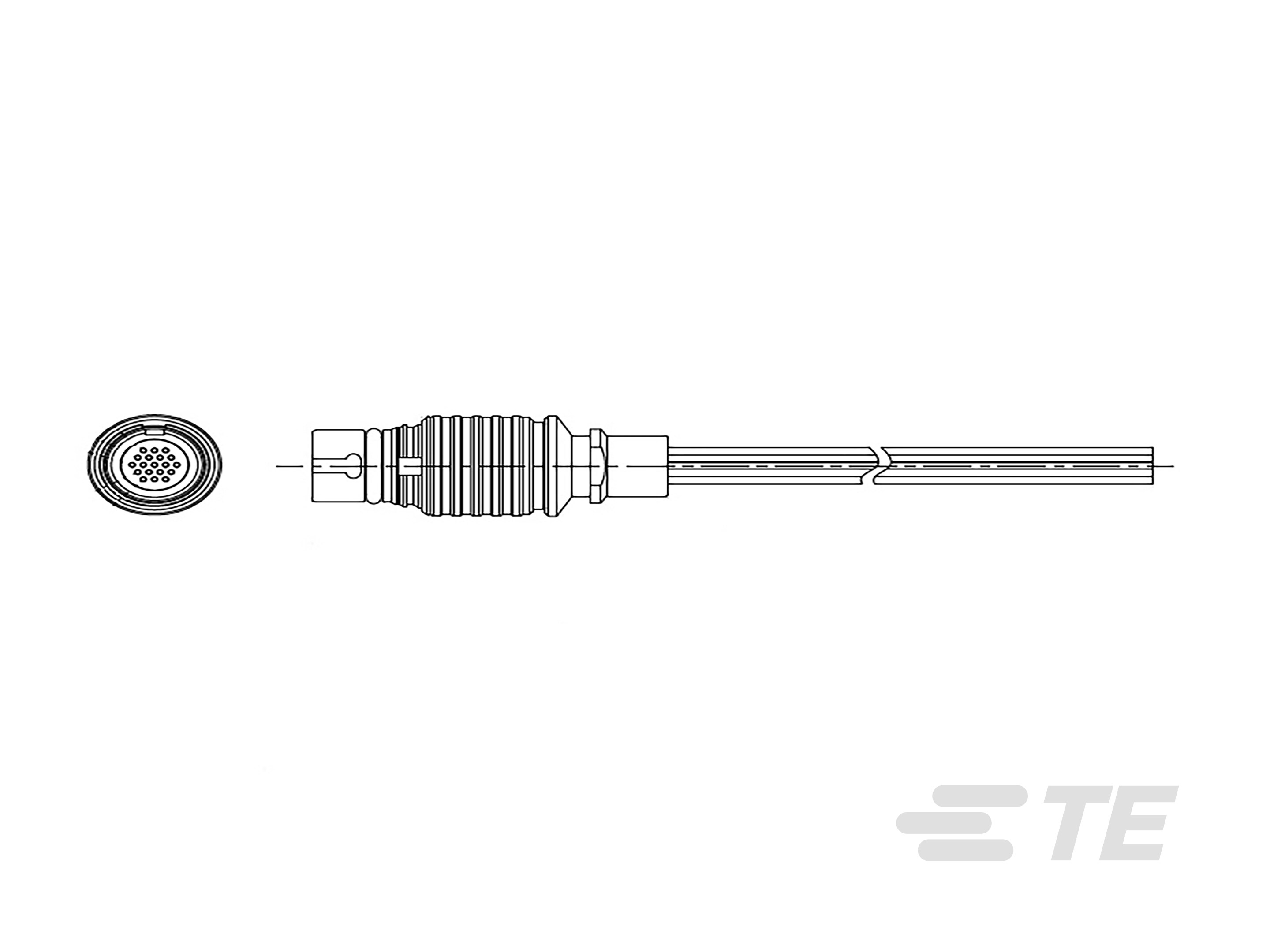

QCM019PC2DC018B
Standard Circular Connectors, Wire-to-Wire, 19 Position, Sealable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electroless Nickel, Aluminum
QCM019PC2DC018B
Standard Circular Connectors, Wire-to-Wire, 19 Position, Sealable, Wire & Cable, Signal, Cable Mount (Free-Hanging), Electroless Nickel, Aluminum
-
- Nanonics
- TE 内部编号 1-1589692-4
- TE 内部产品描述 QCM019PC2DC018B = Circular
- 所有 NANONICS 19 Pin Circular Connector: Plug, Quick Disconnect (12)
-
连接器系统 : 线到线
-
连接器安装类型 : 电缆安装（自由悬挂）
-
位数 : 19
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1589692-4_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1589692-4_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1589692-4_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1589692-4_B.3d_stp.zip 英文版本
数据表/目录页
- 1589692 Nanonics Cross Reference ENG_DS_1589692_1.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
圆形连接器外壳类型 : 金属外壳
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
圆形连接器种类 : 插头
-
外壳类型 : 金属
结构特性
-
位数 : 19
-
端子预装 : Yes
-
工厂安装的后壳 : 带有
主体特性
-
外壳电镀材料 : 无电镀镍
-
外壳基材 : 铝
-
圆形连接器绝缘材料类型 : LCP（液晶聚合物）
-
密封的 : 是
-
O 形环材料 : 氟硅橡胶
接触件特性
-
端子额定电流（最大值） (A): 1
-
圆形连接器端子类型 : 插针
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
-
接合固定 : 带有
-
接合固定类型 : 推挽式快速断开
尺寸
-
组件长度 : 470.54 mm [ 18.525 in ]
-
线径 (AWG): 30
-
线径 (mm²): .05
使用环境
-
工作温度范围 : -55 – 200 °C [ -67 – 392 °F ]
-
IP 防水密封等级 : IP68
操作/应用
-
电路应用 : Signal
包装特性
-
封装数量 : 1
