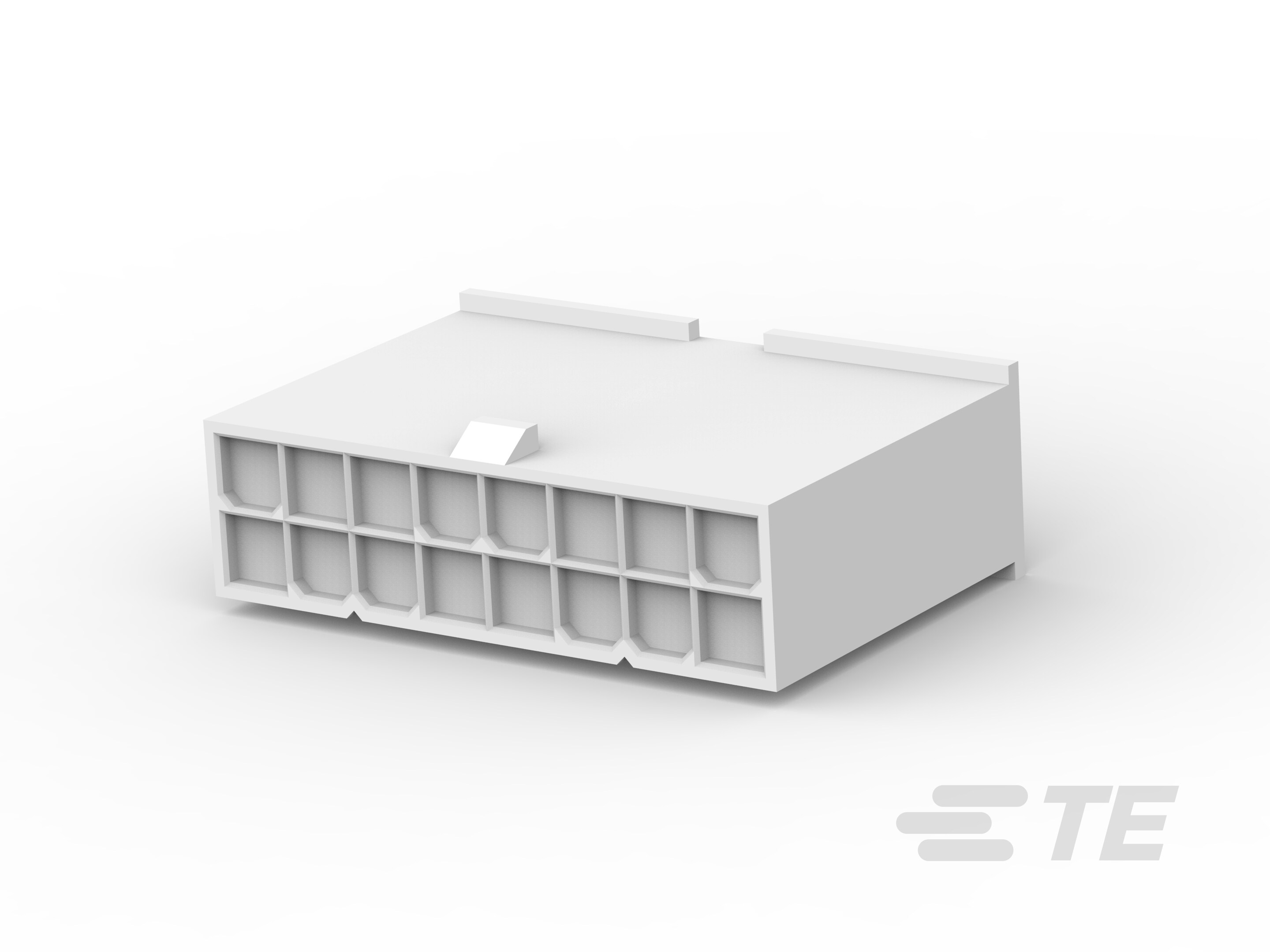

产品类型特性

  • Connector System : 线到线

  • 插入力 : 15 牛顿

  • 行间距 : 4.2 mm [ .165 in ]

  • 连接器种类 : 插头

  • Sealable :

  • 连接器和端子端接到 : 电线和电缆

  • 连接器类型 : 护套

  • 灼热丝额定值 : 灼热丝

  • 产品类型 : 连接器

  • 线缆类型 : 分离式导线

结构特性

  • 选择性装载 :

  • 连接器配置 : 矩形

  • Number of Positions : 16

  • 行数 : 2

  • 信号针数量 : 16

电气特征

  • 工作电压 (VAC): 600

接触件特性

  • 端子类型 : 插针

  • 端子布局 : 矩阵

  • 端子传导(典型值) : Signal (Data)

机械附件

  • 连接器安装类型 : 电缆安装

壳体特性

  • Centerline (Pitch) : 4.2 mm [ .165 in ]

  • 外壳材料 : 聚酰胺

  • 壳体颜色 : 白色

尺寸

  • 高度 : 11.6 mm [ .45 in ]

  • 宽度 : 23.9 mm [ .94 in ]

  • 接受电线绝缘直径范围 : 1.2 – 3.1 mm [ .047 – .122 in ]

  • 长度 : 34.8 mm [ 1.3701 in ]

使用环境

  • 工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • Circuit Application : Power

识别标记

  • 电路识别特性 : 带有

行业标准

  • CSA 文件号 : 208567

  • UL 易燃性等级 : UL 94V-2

  • UL 等级 : 获得认可

  • 机构/标准 : CSA, UL

  • UL 文件号 : E28476

包装特性

  • 封装数量 : 500

  • 封装方法 :
