Optimización del flujo de aire y el blindaje con los paneles de ventilación EMI de TE Connectivity

Rejillas de ventilación para blindaje RFI/EMI

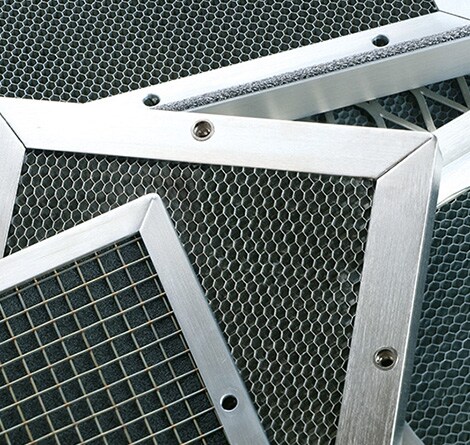

Las rejillas de ventilación tipo panal de abeja de aluminio consisten en una lámina de aluminio en forma de panal sujeta a un marco rígido de aluminio extruido. La lámina se forma y se lamina en una serie de celdas hexagonales que se pegan y perforan o se sueldan con láser en las uniones, lo que garantiza una trayectoria conductora en cada unión. TE Connectivity ofrece rejillas de ventilación EMI Kemtron que están diseñadas para utilizarse en alojamientos electrónicos en los que se requiere un buen flujo de aire para la refrigeración y la ventilación, y en los que debe garantizarse el cumplimiento de la compatibilidad electromagnética.

Contáctanos

TE Connectivity fabrica una gama de rejillas de ventilación tipo panal de abeja de aluminio, que consisten en una lámina de aluminio en forma de panal sujeta a un marco rígido de aluminio extruido. La lámina se forma y se lamina en una serie de celdas hexagonales que se pegan y perforan o se sueldan con láser en las uniones, lo que garantiza una trayectoria conductora en cada unión. Aunque la lámina es conductiva en todas las direcciones, para mejorar el rendimiento EMI, se recomienda utilizar dos polarizadas a 90° entre sí. El marco puede suministrarse con un empaque EMI/RFI integrado o separado, y puede tratarse con diversos acabados para proporcionar protección contra la corrosión o mejorar la conductividad.

¿Cómo funcionan las rejillas de ventilación tipo panal?

El principio es el de la guía de onda más allá del punto de corte. La rejilla de ventilación tipo panal es una serie de tubos que guía las ondas electromagnéticas hacia el interior o el exterior del alojamiento, pero como los tubos son lo suficientemente largos, atenúan esas ondas. Por lo general, el tubo debe tener una longitud mínima de tres veces su diámetro, siendo cuatro veces lo ideal como buena práctica de diseño. Por lo tanto, una celda de 3.18 mm debe tener 12.7 mm de longitud. El material tipo panal se utiliza porque ofrece blindaje de alto rendimiento y un buen flujo de aire y es ligero. Se dispone de una gama estándar de rejillas de ventilación tipo panal y los correspondientes dibujos y números de referencia se muestran al final de esta ficha técnica.

Características y ventajas

La rejilla de ventilación tipo panal es una serie de tubos que guía las ondas electromagnéticas hacia el interior o el exterior de un alojamiento.
Ofrece blindaje de alto rendimiento y un buen flujo de aire y es ligera,
y consiste en una lámina de aluminio en forma de panal sujeta a un marco rígido de aluminio extruido.
La lámina se forma y se lamina en una serie de celdas hexagonales que se pegan y perforan o se sueldan con láser en las uniones, lo que garantiza una trayectoria conductora en cada unión.

Aplicaciones

Las rejillas de ventilación están diseñadas para utilizarse en alojamientos electrónicos en los que se requiere un buen flujo de aire para la refrigeración y la ventilación, y en los que debe garantizarse el cumplimiento de la compatibilidad electromagnética. Ejemplos de aplicaciones típicas son:
