Soluções para montagem fácil em espaços apertados
Os conetores Compact Economy Power 2,5 (EP 2,5) foram concebidos para facilitar a montagem de sistemas de baixa potência e sinal limitados no espaço. Os conetores possuem abas de polarização para evitar o desalinhamento do pós-alinhamento, travamento positivo audível para garantir o acoplamento completo e contatos de baixa força de inserção (LIF) para montagem ergonômica. As opções adicionais de produtos EP 2,5 simplificam ainda mais o processo de montagem, incluindo a embalagem para suportar a montagem automatizada da placa e dispositivos de garantia de posição terminal (TPA) para proteger os contatos em uma posição acoplada. A família de conetores EP 2,5 suporta sistemas wire-to-wire e wire-to-board com configurações de linha única e de linha dupla e foi projetada para ser intercambiável com conetores de passo de 2,5 mm semelhantes para aplicações de retrofit.

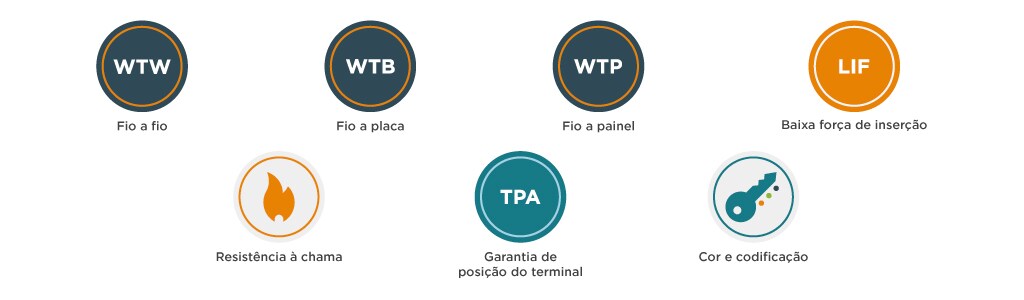

Características do Produto
| Linha central (mm) | 2,5 | Temperatura de operação (°C) | -55 a +105 |
| Corrente nominal máxima (A) | 4,2 | Tamanho do fio (AWG) | 26 - 20 |
| Tensão nominal | 250 VCA | Posições disponíveis | 2 - 40 |
| Fio incand. IEC 60335-1 disponível | Sim | Versão selada disponível | Não |
| Classificação UL94 disponível | V-0 | Cor/codificação disponível | Sim |
| Aprovações da agência | UL, VDE | Configurações disponíveis | Fio a fio, fio a placa, fio a painel |
Produtos em Destaque
Colhedores de montagem em superfície Economy Power 2,5
Os colhedores da tecnologia de montagem em superfície (SMT) Economy Power 2,5 (EP 2,5) foram concebidos para o ajudar a incorporar processos automatizados no conjunto da placa de circuito impresso (PCB). Em comparação com os conetores PCB tradicionais através de orifícios, os cabeçalhos EP 2,5 SMT são mais adequados para montagem automatizada de pick-and-place, requerem menos etapas de processamento e suportam solda de refluxo mais eficiente.
Economy Power 2,5 Headers em fita em caixa de munição
Para melhor atender às necessidades de fabricantes de alto volume com processos de montagem automatizados, a TE agora oferece cabeçalhos EP 2,5 em fita em embalagens de caixa de munição. Estes cabeçalhos estão disponíveis em 2-8 posições e em várias cores.
Contatos de soquete de baixa força de inserção (LIF) para EP 2,5
Os contatos de soquete EP 2,5 estão agora disponíveis com baixa força de inserção (LIF). Esses contatos LIF têm uma força máxima de inserção de 3.5N, em comparação com 8.9N para os contatos padrão.
