Contactos Serrilhados do fio do íman da crimpagem
Os terminais AMPLIVAR e as uniões são conetores de fios magnéticos com barris de crimpagem com serrações afiadas que perfuram o isolamento do fio magnético sem descarnamento do fio. Esta crimpagem única resulta em uma conexão sem solda e hermética sem os contaminantes, pontos de solda a frio, queimaduras de solda e fragilização do fio associado à terminação térmica. Os produtos AMPLIVAR são compatíveis com sistemas de terminação automatizados de alto rendimento e suportam até três fios de ímã (cobre ou alumínio) e um fio de chumbo em uma única crimpagem. Os terminais estão disponíveis em uma variedade de estilos, incluindo a língua do anel e os recetáculos retos, da bandeira ou do estator de FASTON. As aplicações comuns incluem motores elétricos, compressores, bombas de combustível e ferramentas elétricas.

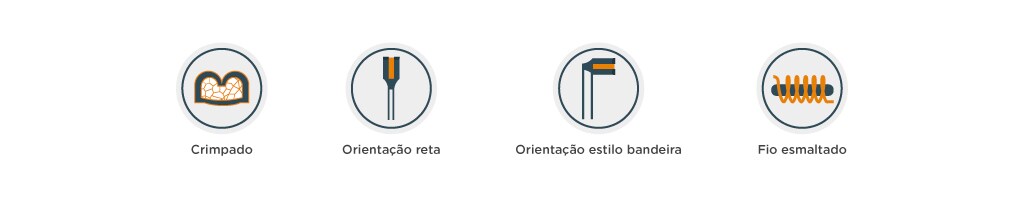

Características do Produto
| Número de serrilhas |
5-7-9 |
Pino de Entrada-Saída | Apenas friso da união, tomada do pino, patilha do FASTON, lingueta do anel ou recetáculo do estator |
| Tam. Fiação (CMA / AWG) | 100 - 22,000 / 29-11 |
Tipo de emenda | Pigtail, Thru |
| Número máximo de fios |
Fio Esmaltado Fio de 3 fios: 1 |
Materiais / chapeamento | Base: Bronze, liga de cobre, Phos. Bronze Chapeamento: Estanho |
| Relação de diâmetro máx. Do fio | 2:1 | Temperatura de operação (°C) | 150 |
| Tipo de fio |
Fio magnético (Cu/Al) e fio condutor entrançado | Aprovações da agência |
UL |
Produtos em Destaque
Ligação eletromecânica de dois ou mais fios que entram no contacto a partir da mesma direção. As serrações são compensadas no canhão de crimpagem.
Ligação eletromecânica de dois ou mais fios que entram no contacto a partir de direções opostas. As serrações são centralizadas no barril de crimpagem.
Terminais AMPLIVAR com um recetáculo FASTON com barras de retenção da cavidade do estator. O recetáculo foi concebido para encaixar a cavidade do estator do motor enquanto o tambor serrilhado termina o fio magnético da bobina do motor.
Terminais Tipo Olhal (ou Anel) AMPLIVAR
Terminais AMPLIVAR com um contato de anel projetado para unir a fiação a um pino ou conexão de parafuso.
AMPLIVAR Terminal com reta FASTON Recetáculo
A emenda AMPLIVAR combinada com desconexões rápidas retas DO FASON, removendo a necessidade de conexões separadas do terminal do fio encalhado e dos fios do fio condutor.
Uma união projetada para terminar uma combinação de até 6 fio magnético e 2 fios de chumbo descarnados. A união contém duas cavidades que separam e dão suporte ao fio do ímã e fios de chumbo antes de crimpagem.
Descubra como os fabricantes estão otimizando os projetos de motores e reduzindo os custos com o robusto portfólio da TE Connectivity de terminais MAG-MATE e SIAMEZE para fio magnético de alumínio. Aprimore seus processos com soluções inovadoras de terminação adaptadas às necessidades atuais. Explore conexões eficientes de fio magnético para motores, compressores, transformadores e outros enrolamentos.
