Capteurs magnétorésistifs pour des mesures précises et sans contact
Les capteurs magnétorésistifs (MR) sont des capteurs magnétiques qui détectent avec précision et sans contact les changements ou les perturbations dans les champs magnétiques afin de les convertir en un signal électrique. Ces capteurs sont très sensibles et offrent une solution sans contact qui les rend adaptés aux applications nécessitant des mesures précises et fiables.
Les capteurs magnétorésistifs offrent des avantages significatifs dans les environnements où la fiabilité et la durabilité sont primordiales. Les capteurs MR dépendent de la direction du champ magnétique et sont presque indépendants de l'intensité réelle du champ magnétique. Leur fonctionnement sans contact minimise les effets de la température et du vieillissement et permet des performances à long terme, même dans des conditions difficiles telles que des températures extrêmes, l'humidité ou les vibrations. Grâce à leur conception géométrique unique, nos capteurs MR sont idéaux pour une utilisation dans des applications où il existe des champs magnétiques ambiants et parasites puissants.
La disponibilité de diverses technologies MR telles que l'AMR, le GMR et le TMR permet aux ingénieurs d'adapter les solutions aux besoins spécifiques des applications. De l'amélioration de la sécurité routière à l'automatisation industrielle de haute précision, les capteurs MR continuent de stimuler l'innovation dans les secteurs qui exigent une détection magnétique précise, robuste et sans entretien.

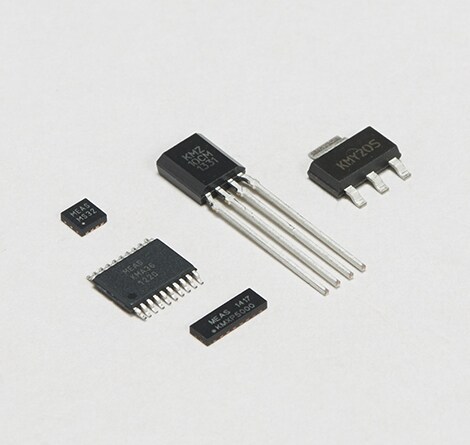

Types de capteurs magnétorésistifs
Caractéristiques typiques
| Caractéristiques | Capteurs magnétorésistifs anistropiques (AMR) | Capteurs magnétorésistifs géants (GMR) | Capteurs magnétorésistifs à effet tunnel (TMR) |
|---|---|---|---|
| Principe de fonctionnement | Variation de la résistance due à l'angle entre la magnétisation et le flux de courant | Important changement de résistance dû à l'alignement des rotations des électrons dans les structures multicouches | Effet tunnel quantique à travers une barrière isolante entre les couches ferromagnétiques |
| Sensibilité | Modérée | Élevée | Très élevée |
| Gamme dynamique | Modéré | Large | Très large |
| Stabilité de la température | Modéré | Élevée | Excellente |
| Consommation électrique | Basse | Basse | Très basse |
| Taille | mm | μm - mm | μm |
| Exemples dans les secteurs industriels | |||
| Automobile | Direction assistée et freinage électronique | Synchronisation du moteur | Gestion de la batterie, positionnement des vitesses |
| Automatisation industrielle | Surveillance de la vitesse des convoyeurs | Positionnement sans contact | Contrôle précis des mouvements |
| Électronique grand public | Smartphones, manettes de jeux | Disques durs, appareils portables | Réalité augmentée sur smartphone |
Capteurs phares

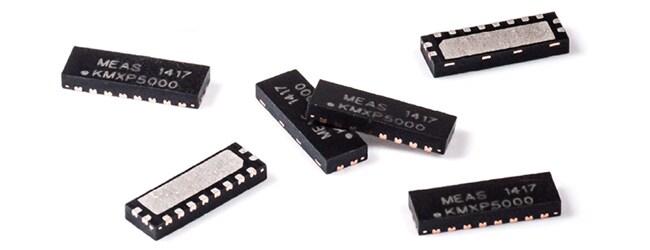

Série KMXP
Capteur de position AMR haute résolution
- Mesure la position linéaire et rotative à l'aide d'un aimant fixé à la partie mobile
- Mesure sans contact avec une précision de 10 à 50 µm dans des plages de 1 à 5 mm
- Le boîtier DFN est idéal pour tout processus d'assemblage de circuits imprimés
- Résistant aux interférences électromagnétiques
- Trois pas magnétiques : plus le pas est petit, plus l'entrefer est réduit
- Température de fonctionnement jusqu'à +150 °C
- Disponible en version à souder perpendiculaire/plat
- Petite taille : convient pour les applications avec peu d'espace disponible
- Performances éprouvées dans des environnements sales, poussiéreux ou huileux

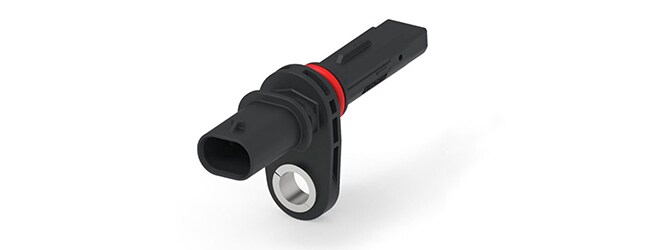

Capteur de vitesse haute résolution pour roues
Technologie GMR
- Résolution jusqu'à 4 fois supérieure à celle d'un capteur de vitesse traditionnel pour roue
- Intégration simplifiée au système grâce à la technologie GMR
- Grand entrefer
- Résistant aux champs magnétiques parasites
- ASIL B(D) selon la norme ISO26262
