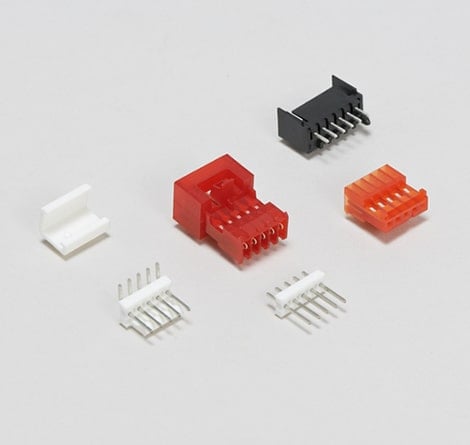

Ensamble ágil con los conectores MTA 100
Los conectores MTA 100 de TE Connectivity están diseñados para mejorar la eficiencia y la confiabilidad en aplicaciones de cable a pin. Con capacidad para calibres de cable de 22 a 28 AWG, estos conectores están precargados con contactos por desplazamiento del aislante (IDC) de doble haz para un ensamble rápido en un solo paso sin necesidad de pelar cables o dañar los contactos. Los conectores y conectores de pines para PCB están disponibles en 2 a 28 posiciones y son apilables de extremo a extremo, excepto los conectores de pines para PCB recubiertos, y cuentan con resaltes moldeados para evitar el acoplamiento inverso. Con versiones como conectores de extremo cerrado y de alimentación con rampas de bloqueo y terminal tabs de polarización opcionales, el sistema MTA 100 simplifica los procesos de cableado, reduce los errores y mejora el mantenimiento.
Características
| MTA-100 | CST-100 II | |
| Distancia entre pines (mm/in) | 2.54 / .100 | 2.54 / .100 |
| Terminal de contacto | IDC | Remache |
| Opciones de cable a cable | Planificado | Planificado |
| Número de posiciones | 2-28 | 2-28 |
| Calibre de cable (AWG) | 28-22 | 26-22 |
| Diámetro máximo del aislamiento del cable | .060* 1.52 |
.065 1.65 |
| Corriente nominal (A) | 5 | 4 |
| Voltaje nominal máximo (V de CA) | 250 | 250 |
| Rango de temperatura de funcionamiento (°C) | -55 a +105 | -55 a +105 |
| Índice de flamabilidad UL | V-0 y V-2 | V-0 |
| Contactos de reemplazo | Sí | Sí |
* Cuando se conecta una posición a la vez.
Este video corto e informativo ilustra cómo usar de manera correcta una herramienta manual de TE (núm. de pieza 58074-1) para remachar un conector MTA, así como los pasos a seguir en caso de que la herramienta se trabe.
