Descripción general e instrucciones de ensamble (inglés)

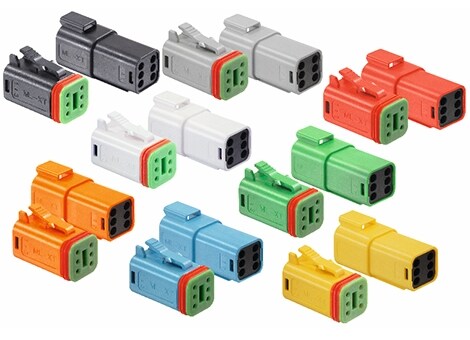

Línea DEUTSCH DT
Conectores sellados para conexiones de cable a cable y de cable a PCB
Los conectores DEUTSCH DT están diseñados para establecer conexiones confiables y de alto rendimiento en aplicaciones de transporte y maquinaria, por ejemplo, debajo del cofre, en el chasis y en la cabina. La carcasa termoplástica con homologación V-0 presenta un amplio rango de temperaturas de funcionamiento y de resistencia a la exposición a rayos UV. El cable trasero de silicona y los sellos de interfaz otorgan un grado de protección contra la entrada de residuos y humedad de hasta IP68. La línea de conectores DEUTSCH DT es compatible con los contactos redondos DEUTSCH de tamaño 16, que operan a 13 A.
DEUTSCH DT: ¿Cómo seleccionar las partes adecuadas?
Folleto de selección
Creamos una vista interactiva de un conector DEUTSCH DT. Enumeramos los componentes requeridos y opcionales para ayudarte a seleccionar todas las piezas que necesitas para construir tus conectores. Descarga el folleto de selección y haz clic en los componentes individuales para acceder a las páginas de los productos.
Consulta nuestros catálogo y fichas técnicas más recientes
Conectores DEUTSCH serie DT
Características del producto
- Es compatible con terminales tamaño 16 (13 A)
- Calibre 14-20 AWG (2.50-0.50 mm2)
- Disposiciones de 2, 3, 4, 6, 8 y 12 cavidades
- Montaje en línea, de brida o de PCB
- Termoplástico
- Sujetador integrado para el acoplamiento
- Los cierres de cuña confirman la alineación y retención de los contactos
- Accesorios disponibles: carcasas posteriores, fundas, tapas antipolvo, empaques y clips de montaje
Especificaciones del material
- Arandela: silicón
- Retenedor del inserto: termoplástico
- Sello interfacial del receptáculo: silicón
- Carcasa: termoplástico
- Cierres de cuña: termoplástico
Especificaciones de rendimiento
Los conectores eléctricos DEUTSCH resistirán los severos retos ambientales que son comunes a los mercados industriales en los que se requiere un rendimiento avanzado. Se deben utilizar piezas, procedimientos y herramientas adecuados.
- Temperatura: funciona a temperaturas de -55 °C a +125 °C continuas con la corriente nominal.
- Durabilidad: sin defectos eléctricos o mecánicos después de 100 ciclos de conexión y desconexión.
- Vibración: no se afloja ni se desacopla y no presenta daños mecánicos ni físicos tras los niveles de vibración sinusoidal de 20 G de 10 a 2,000 Hz en cada uno de los tres planos perpendiculares entre sí. Sin discontinuidades eléctricas superiores a 1 microsegundo.
- Impacto: no se afloja, desacopla ni presenta ningún resultado no satisfactorio durante o después de vibraciones de 50 G en cada uno de los tres planos perpendiculares entre sí. Sin discontinuidades eléctricas superiores a 1 microsegundo. MIL-STD 202, método 213, condición C.
- Hidrófugos: los conectores no muestran daños cuando se exponen a la mayoría de los fluidos que se utilizan en las aplicaciones industriales.
- Resistencia eléctrica: 1,000 megaohmios como mínimo a 25 °C.
- Resistencia a la humedad: las conexiones con cableado y acoplamiento adecuados resistirán la inmersión bajo tres pies de agua sin perder las cualidades electrónicas ni tener fugas.
- Voltaje de resistencia dieléctrica: fuga de menos de 2 miliamperios a 1,500 V de CA
- Ciclo térmico: sin grietas, astillamientos o fugas después de 20 ciclos de prueba de -55 °C a + 125 °C.
Instrucciones para remachado (inglés)
Terminales DEUTSCH
Conectores DEUTSCH DT con candado a presión
Mejor rendimiento del sellado
-
Obtén más información acerca de nuestros conectores DEUTSCH DT con candado a presión
Los conectores DEUTSCH DT de 2 y 3 pines con tapa a presión son nuevas opciones en la reconocida línea de conectores. El innovador diseño de tapa a presión se incorpora a la reconocida línea de conectores DEUTSCH DT, que es la opción probada en la práctica y a futuro para aplicaciones de entornos hostiles, como camiones, autobuses, vehículos agrícolas y de construcción, así como otros mercados donde se necesita la protección contra el medio ambiente.
Dimensiones de los conectores DEUTSCH serie DT
| Cavidad | Conector macho DT | Conector hembra DT | ||||
|---|---|---|---|---|---|---|
| Longitud total A | Altura total B | Ancho total C | Longitud total D | Altura total E | Ancho total F | |
| 2 | 1.118 (28.4) |
0.628 (15.95) |
0.591 (15.01) | 1.708 (43.38) |
0.670 (17.02) |
0.675 (17.15) |
| 3 | 1.118 (28.4) | 0.934 (23.72) | 0.718 (18.23) | 1.698 (43.13) |
0.973 (24.71) |
0.832 (21.13) |
| 4 | 1.218 (30.94) | 0.724 (18.39) | 0.716 (18.19) |
1.808 (45.92) |
0.776 (19.71) |
0.820 (20.83) |
| 6 | 1.218 (30.94) | 0.891 (22.63) | 0.716 (18.19) | 1.808 (45.92) | 0.951 (24.160) |
0.820 (20.83) |
| 8 | 1.217 (30.91) | 0.776 (19.71) | 1.465 (37.21) |
1.798 (45.67) |
1.000 (25.40) |
1.435 (36.45) |
| 12 | 1.218 (30.94) | 0.716 (18.19) | 1.575 (40.01) |
1.808 (45.92) |
0.876 (22.25) |
1.597 (40.56) |
Preguntas frecuentes (FAQ)
Conectores DEUTSCH DT
P: ¿Qué es un conector DT?
R: Los conectores DEUTSCH DT, a prueba de factores ambientales, están diseñados para las aplicaciones de cable a cable, de cable a PCB y de cable a dispositivo. Los conectores DT se utilizan en aplicaciones en entornos difíciles, en los que incluso un pequeño deterioro en la conexión podría ser crítica.
P: ¿Cuáles son las características principales de los conectores DT?
R: Características principales de los conectores DT:
- 14 a 20 AWG
- Disposiciones de 2, 3, 4, 6, 8 y 12 cavidades
- Montaje en línea, de brida o de PCB
- Termoplástico
- Sujetador integrado para el acoplamiento
- Los cierres de cuña garantizan la alineación y retención de los terminales
- Es compatible con terminales tamaño 16 (13 A)
P: ¿Para qué aplicaciones son apropiados los conectores DT?
R: Camiones, autobuses, maquinaria de obra, agrícola, de construcción y de minería, vehículos de emergencia, forestales, recreativos, marítimos y motocicletas.
P: ¿Cuándo se deben utilizar los conectores DT?
R: Los conectores DT proporcionan confiabilidad y rendimiento en el motor o la transmisión, debajo del cofre, en los controladores del motor, las interfaces del solenoide, en el chasis o en la cabina. La confiabilidad de los conectores DT ha sido probada en la práctica y son de alta calidad. Algunos puntos fuertes de la serie DT son el montaje opcional de bridas, las disposiciones de múltiples pines, el bajo costo y la flexibilidad de diseño. Los conectores DT ofrecen a los diseñadores la opción de usar varios terminales de tamaño 16, cada uno con una capacidad continua de 13 A, dentro de una sola carcasa.
