Descripción general e instrucciones de ensamble (inglés)

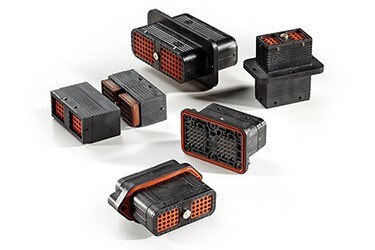

Conectores rectangulares DEUTSCH DRC
Opciones para un diseño flexible
Nuestros conectores DEUTSCH DRC están diseñados para aplicaciones con un elevado número de pines y en entornos difíciles. Estos conectores rectangulares con sellado ambiental se ofrecen con configuraciones de 24, 40, 50, 60, 64 y 70 cavidades que son compatibles con terminales DEUTSCH de tamaño 16 y 20. Existen disponibles varias opciones de montaje, como en línea, con brida y en PCB.
Características del producto
- Compatibles con terminales 16 (13 A) y 20 (7.5 A)
- Calibre 14-22 AWG (2.50-0.35 mm2)
- Disposiciones de cavidad 24, 38, 40, 50, 60, 64, 70, 75 y 80
- Montaje en línea, de brida o de PCB
- Termoplástico
- Tornillo de acoplamiento
Especificaciones del material
- Arandela: Silicón
- Retenedor del inserto: termoplástico
- Sello interfacial del receptáculo: Silicón
- Carcasa: termoplástico
- Cierres de cuña: termoplástico
14-22
14-22 AWG (2.50-0.35 mm²)
Termoplástico
Especificaciones de rendimiento
Los conectores eléctricos DEUTSCH resistirán los severos retos ambientales que son comunes a los mercados industriales en los que se requiere un rendimiento avanzado. Se deben utilizar piezas, procedimientos y herramientas adecuados.
- Temperatura: funciona a temperaturas de -55 °C a +125 °C continuas con la corriente nominal.
- Durabilidad: sin defectos eléctricos o mecánicos después de 100 ciclos de conexión y desconexión.
- Vibración: no se afloja ni se desacopla y no presenta daños mecánicos ni físicos tras los niveles de vibración sinusoidal de 20 G de 10 a 2,000 Hz en cada uno de los tres planos perpendiculares entre sí. Sin discontinuidades eléctricas superiores a 1 microsegundo.
- Impacto: no se afloja, desacopla ni presenta ningún resultado no satisfactorio durante o después de vibraciones de 50 G en cada uno de los tres planos perpendiculares entre sí. Sin discontinuidades eléctricas superiores a 1 microsegundo. MIL-STD 202, método 213, condición C.
- Hidrófugos: los conectores no muestran daños cuando se exponen a la mayoría de los fluidos que se utilizan en las aplicaciones industriales.
- Resistencia eléctrica: 1,000 megaohmios como mínimo a 25 °C.
- Resistencia a la humedad: las conexiones con cableado y acoplamiento adecuados resistirán la inmersión bajo tres pies de agua sin perder las cualidades electrónicas ni tener fugas.
- Voltaje de resistencia dieléctrica: fuga de menos de 2 miliamperios a 1,500 V de CA
- Ciclo térmico: sin grietas, astillamientos o fugas después de 20 ciclos de prueba de -55 °C a + 125 °C.
Instrucciones para remachado (inglés)
Contactos DEUTSCH

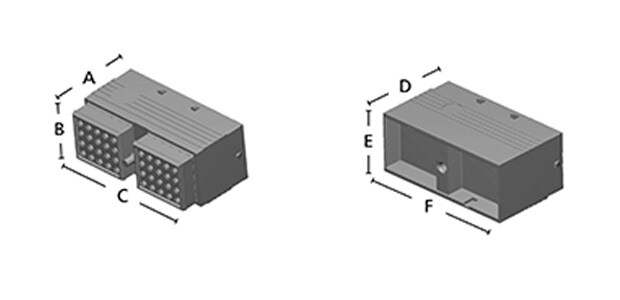

Dimensiones de los conectores DEUTSCH DRC
| Cavidad | Conector macho DRC | Conector hembra DRC | ||||
|---|---|---|---|---|---|---|
| Longitud total A |
Altura total B |
Ancho total C |
Longitud total D |
Altura total E |
Ancho total F |
|
| 24 (sz.20) | 1.435 (36.45) | 1.244 (31.60) | 2.004 (50.90) | 1.785 (45.34) | 1.500 (38.10) | 3.104 (78.84) |
| 24 (sz.16) | 1.600 (40.64) | 1.148 (29.16) |
2.100 (53.34) | 1.742 (44.25) | 1.202 (30.53) | 2.154 (54.71) |
| 38 | 1.435 (36.45) | 1.274 (32.36) | 2.700 (68.58) | |||
| 40 (sz.20) | 13.80 (35.05) | 1.244 (31.60) | 2.700 (68.58) | 1.785 (45.34) | 1.500 (38.10) | 3.800 (96.52) |
| 40 (sz.16) | 1.597 (40.56) | 1.202 (30.53) | 2.868 (72.85) | 1.699 (43.15) | 1.202 (30.53) | 2.908 (73.86) |
| 50 | 1.435 (36.45) | 1.408 (35.76) | 2.700 (68.58) | 1.987 (50.47) | 3.094 (78.59) | |
| 60 | 1.435 (36.45) | 1.448 (36.78) | 2.700 (68.58) | 2.161 (54.89) | 3.094 (78.59) | |
| 64 | 1.785 (45.34) | 1.500 (38.10) | 5.866 (149.00) | |||
| 70 | 1.643 (41.73) | 1.421 (36.90) | 4.094 (103.99) | 1.757 (44.63) | 1.421 (36.09) | 4.094 (103.99) |
| 76 | 1.115 (28.32) |
1.827 (46.41) | 5.686 (144.42) | |||
| 80 | 1.320 (33.53) | 6.363 (161.62) | ||||
