SUPERSEAL 1.0 CONNECTORS
High Density wire-to-board connectors for harsh environments
Conectores SUPERSEAL 1.0

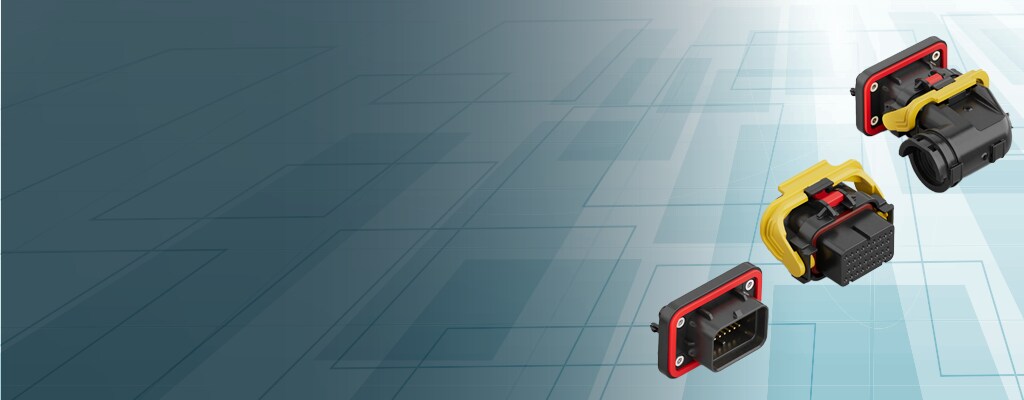

Conoce los conectores SUPERSEAL 1.0 más nuevos, como los modelos para PCB con brida y de pines, los de palanca y los terminales plateados, que están diseñados para responder a las demandas de la electrificación de los vehículos.
Conexión de 34 posiciones segura y resistente a las vibraciones
El sistema de conectores SUPERSEAL 1.0 de 34 posiciones amplía la confiable familia SUPERSEAL 1.0 con soluciones diseñadas para satisfacer las necesidades emergentes en los sistemas de transporte electrificados y de servicio pesado. Con conectores de pines para PCB con brida, de palanca y carcasas posteriores nuevas, las los conectores de 34 posiciones proporcionan una mejor estabilidad mecánica y facilidad de instalación y mantienen el rendimiento de sellado con protección IP67/IP69K en condiciones de alta vibración y de rociado de agua.
Los nuevos productos están diseñados para los módulos de control y las arquitecturas de PCB de última generación en vehículos dentro y fuera de la carretera, como camiones, autobuses, vehículos de dos llantas y maquinaria agrícola y de construcción.

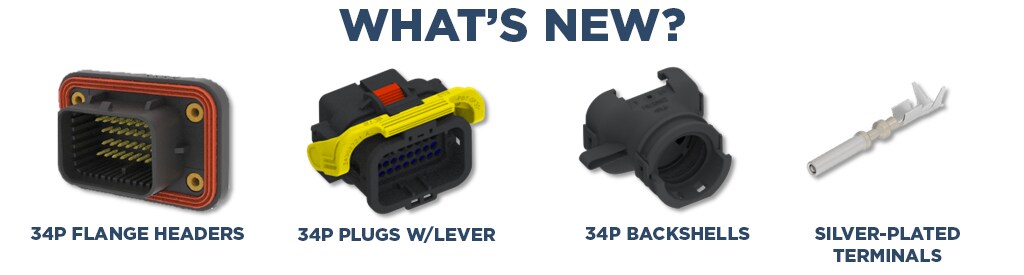

Nuevos conectores SUPERSEAL 1.0
Conectores hembra y macho con brida y carcasa posterior
| Posición | Conector macho | Conector hembra | Tipo de pin | Tipo de guía | Bloqueo |
|---|---|---|---|---|---|
34 |
2384723-1 | 2389578-3* | Ángulo recto | 1 | Doble |
| 2384723-2 | 2389578-4* | Ángulo recto | 2 | Doble | |
| 2384723-3 | 2389578-1 | Ángulo recto | 1 | Superior | |
| 2384723-4 | 2389578-2 | Ángulo recto | 2 | Superior | |
| 2388688-1 | 2389578-1 | Recto | 1 | Superior | |
| 2388688-2 | 2389578-2 | Recto | 2 | Superior | |
| 1-2388688-3 | 2389578-3* | Recto | 1 | Doble | |
| 1-2388688-4 | 2389578-4* | Recto | 2 | Doble | |
| -- | 2468445-1* |
-- | 1 | Superior |
*Con un calibre de cable más pequeño según el requisito del cliente. Véase el dibujo del cliente junto con las especificaciones de los terminales para más información sobre la selección de los productos.
Conectores hembra y macho con brida y palanca
| Posiciones | Conector macho | Conector hembra | Tipo de pin | Tipo de guía | Bloqueo |
|---|---|---|---|---|---|
34 |
8-2384723-5 |
2430273-1 | Ángulo recto | 1 | N/A |
| 8-2384723-6 |
2430273-2 | Ángulo recto | 2 | N/A |
|
| 8-2388688-5 |
2430273-1 | Recto |
1 | N/A |
|
| 8-2388688-6 |
2430273-2 | Recto | 2 | N/A |
Nota: Los conectores macho que aparecen en esta tabla solo pueden acoplarse con los conectores hembra que aparecen en la misma.
¿Por qué elegir estos conectores?
Propuestas de valor clave
- Reducen el tiempo y costo de instalación: Los conectores macho con brida simplifican el montaje con sellado y evitan la aplicación de sellado adicional.
- Mejoran la ergonomía de la conexión: Los conectores con palanca y los terminales de plata endurecida facilitan la integración y el mantenimiento.
- Optimizan el espacio en la PCB: Los conectores macho son de baja altura y sin pernos, ideales para módulos de control compactos.
- Opciones de recubrimiento: Estaño, oro o plata endurecida para mantener equilibrio entre durabilidad y presupuesto.
- Características de sellado integradas: Los mecanismos CPA/TPA y de palanca eliminan la necesidad de otros componentes de ensamble.
- Diseñado para prevenir el acomplamiento incorrecto: Las opciones de enchavetado y clave garantizan una instalación correcta en todo momento.
- Diseñado para condiciones extremas: Con grado de protección IP6K9K con resistencia a las vibraciones en motor y chasis y al ciclo térmico.
Aplicaciones
- Unidades de control de motor (ECU)
- Unidades de control de motor eléctrico (MCU)
- Sistemas de manejo de baterías
- Unidades de control de transmisión (TCU)
- Inyectores electrónicos de combustible (EFI)
- Módulos de control de cable a PCB
- Paneles de instrumentos y velocímetros
Nuevos productos SUPERSEAL 1.0
Optimizados para los sistemas de los vehículos eléctricos y las rigurosas condiciones del transporte industrial y comercial.
A medida que la electrificación en los vehículos industriales y comerciales avanza, la demanda de conexiones de cable a PCB compactas, selladas y confiables crece. El sistema de conectores SUPERSEAL 1.0 da respuesta a estos requisitos cambiantes con una solución robusta y resistente a las vibraciones para aplicaciones de PCB de alta densidad en condiciones extremas.
lLos últimos agregados al portafolio SUPERSEAL 1.0 , como los conectores para PCB de 34 posiciones con brida y los conectores con carcasa posterior, los conectores macho y los accionados por palanca, están especialmente diseñados para módulos de control de última generación en los ECU, MCU y sistemas de transmisión. Las nuevas opciones de recubrimiento para terminales (oro, estaño y plata endurecida) ofrecen flexibilidad en cuanto a rendimiento y precio. Ya sea que la finalidad sea facilidad de instalación, mejor sellado o durabilidad a largo plazo, SUPERSEAL 1.0 ofrece conexiones versátiles y confiables que reducen el tiempo de instalación y el tiempo de inactividad del vehículo.
