Maximieren Sie Qualität, Ertrag und Kosteneinsparungen

Unsere Bestückungsmaschinen für Steckverbinder verarbeiten Compliant-Pin-Steckverbinder und bewältigen selbst anspruchsvollste Anwendungen geeignet – von Daughtercards bis hin zu Midplanes und Backplanes. Unsere hochwertigen Pressfit-Maschinen für Compliant-Pin-Steckverbinder mit lötfreier Einpress-Technologie ermöglichen eine schnellere, zuverlässigere und bedienerärmere Verarbeitung. Eine schnelle, einfache Produktzuführung mit voller Kontrolle und Überwachung von Kraft, Weg und Geschwindigkeit sorgt für höhere Qualität, verbesserten Durchsatz und erhebliche Kosteneinsparungen. Jede Presse wird zudem über einen PC programmiert und gesteuert, wobei alle Produkt-, Werkzeug- und Prozessinformationen bequem in einer Datenbank gespeichert werden. Bei Betrieb der Pressfit-Maschine erfolgen alle notwendigen Anpassungen des Presshubs automatisch – ohne Eingriff. Stellen Sie sich nur vor, wie viel Ausschuss und Nacharbeit durch die Vermeidung typischer Bedienfehler dadurch eingespart wird.

Eigenschaften

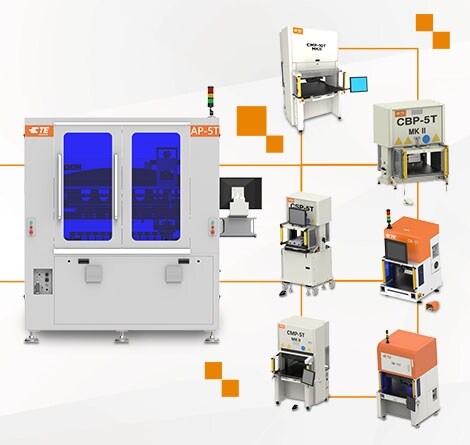

Modell Presskraft geschätzter Taktzyklus Systemtyp Programmierbar
CBP-5T MKII 5 Tonnen
[44 kN]
3-5 Sek./Steckverbinder Halbautomatische Presse, Tischmaschine Ja
CMP-5T MKII 5 Tonnen
[44 kN]
3-5 Sek./Steckverbinder Automatische Presse, eigenständig Ja
CMP-10T MKII 10 Tonnen
[88 kN]
3-5 Sek./Steckverbinder Automatische Presse, eigenständig Ja
CSP-5T MKII Bis zu 5 Tonnen
[44 kN]
6–8 Sek./Hub inkl. Produktverschub Halbautomatische Presse, eigenständig mit Shuttle Ja
AP-3T Bis zu 3 Tonnen [29 kN] anwendungsabhängig Automatische Presse, eigenständig Ja
AP-5T Bis zu 5 Tonnen [44 kN] anwendungsabhängig
Automatische Presse, eigenständig Ja
  1. Setzmaschinen für Steckverbinder – Übersicht (Englisch)

Erfahren Sie mehr über die Funktionen und Vorteile des TE Portfolios an Setzmaschinen für Steckverbinder, die für die Verarbeitung von Compliant-Pin-Steckverbindern ausgelegt sind.

  1. Automatische Pressmaschine (AP) 3T/5T – Video

Sehen Sie sich dieses Video an, um einen genaueren Blick auf die automatische Pressmaschine (AP) 3T/5T zu werfen und zu erfahren, wie sie funktioniert, um Compliant-Pin-Steckverbinder mit hoher Qualität und Flexibilität auf Leiterplatten zu pressen.

Anwendungsbereiche

Leiterplatten

  • Tochterkarten
  • Midplanes
  • Backplanes
  • Kleine und mittlere Fertigungsmengen
