AMPACT インライン断路スイッチ
製品の特長
-
在庫状況 : アジア | アメリカ | オーストラリア、ニュージーランド、太平洋諸島 | ワールドワイド | 中国 | 欧州、中東、アフリカ地域
-
電圧クラス (kV): ≤ 15 | ≤ 35 | ≤ 69 | ≤ 500 | ≤ 29 | ≤ 46
-
電力コンポーネントの用途のタイプ : 架空送電 | 架空送電および配電接続 | 架空配電
架空送電網の容易な設置と信頼性の高い分割化により停電時間を短縮

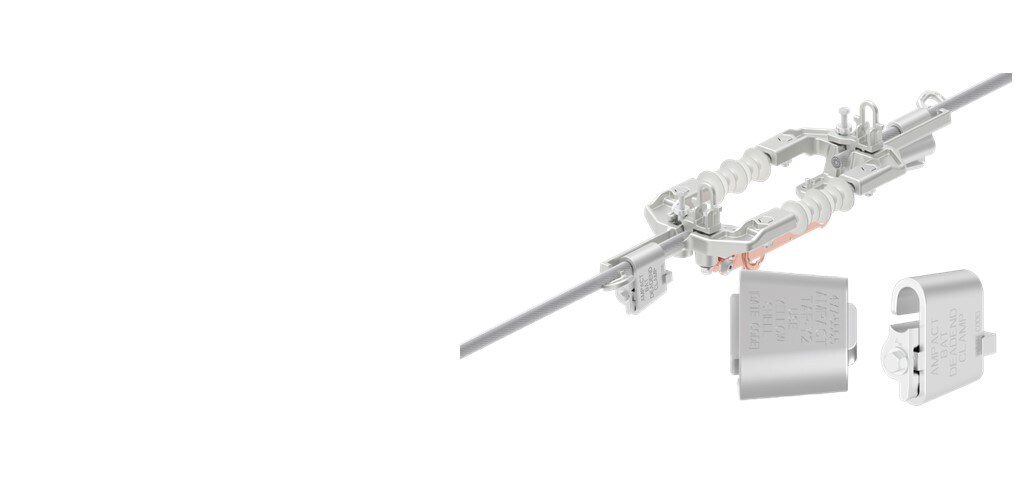

当社の AMPACT インライン断路スイッチ（ILD-II）は、メンテナンスまたは緊急絶縁のために架空送電線を確実に分断し、停電時間を短縮できるように設計されています。 銅製ブレード部品の信頼性、二重構造のポリマー絶縁体、AMPACT 終端ヨーク組立品が組み合わされています。これによって、デバイスに張力を加える必要なく取り付けられる、インライン断路を実現しています。AMPACT 終端技術の性能は、AMPACT ILD-II スイッチの設計に生かされています。終端ヨークは 2 つのポリマー絶縁体にボルトで固定されています。
銅製ブレード アセンブリは、二重構造の絶縁体の間とその下の AMPACT 終端ヨーク組立品に接続されています。これらは、TE AMPACT 焼成終端コネクタを取り付けた後に導線を切断するための適切なスペースを提供します。標準の AMPACT タップ適用手順を使用して、電気的接続と機械的接続を同時に行います。
当社の ILD-II スイッチは、#2 ～ 954 AAC までの導体サイズの標準の撚り線オール アルミ導体（AAC）またはアルミ導体鋼強化（ACSR）に取付けることができます。
主な特長
- AMPACT タップを使用した機械的および電気的な同時接続
- 設置にラインテンション装置は不要
- 二重構造のポリマー絶縁体がスイッチのローリングを防止
- 絶縁体の下に吊り下げられた銅製切断ブレード アセンブリにより、導体切断を簡素化

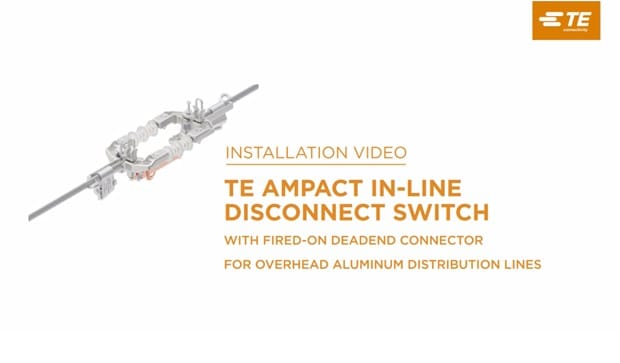

AMPACT ILD-II インライン断路スイッチは、メンテナンスまたは緊急絶縁のために架空送電線を確実に区分けし、停電時間を短縮します。銅ブレード アセンブリ、ポリマー絶縁体、AMPACT 終端技術で構成され、テンション装置なしで設置でき、標準的な AAC または ACSR 導体の機械的および電気的な同時接続をサポートします。設置動画はこちら。
（英語動画）
よくある質問（FAQ）
質問：TE AMPACT ILD スイッチの材質は何ですか？
回答：TE ILD スイッチは、鋳造アルミニウム製で、ポリマー絶縁体と銅ブレードを備えています。終端タップの C ボディとウェッジはアルミニウム合金製。ハードウェアは 304 ステンレス鋼です。
質問：AMPACT ILD はどのような導体サイズに使用できますか？
回答：AMPACT ILD コネクタは、#2 AAC ～ 954 AAC（7.41 mm ～ 28.58 mm）の主導線に対応しています。
質問：AMPACT ILD には特別な設置ツールが必要ですか？
回答：スイッチは、当社の AMPACTツールを使用して取り付けることができます。
質問：どの電圧クラスに対応していますか？
回答：スイッチには 5 つの電圧クラスがあり、最大定格は 69kV です。電圧クラスは 15、29、35、46、69 kV に対応しています。
質問：どのアンペア数に対応していますか？
回答：スイッチには 2 つのバージョンがあり、連続電流 900 A と 1200 A です。
質問：AMPACT ILD スイッチはどのような業界基準を満たしていますか？
回答：ANSI：C37.32、IEEE：C37.20、C37.34、CSA：C83 規格および RUS 規格を満たしています。
質問：AMPACT 終端タップは再利用できますか？
回答：TE は、取り付けごとに新しい未使用コネクタを使用することを推奨します。
質問：AMPACT ILD は、業界標準のホット スティックを使用して設置できますか？
回答：はい。AMPACT ILD コネクタは、当社の AMPACTホット スティック アダプタと組み合わせて、業界標準のホット スティックを使用して取り付けることができます。
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
電力コンポーネント オプション ホット スティック アクセサリ | 絶縁カバー
-
据え付け技術 ウェッジ | 印加設置
構成の特徴
-
目視検査 はい
電気的特性
-
電圧クラス (kV) ≤ 15 | ≤ 35 | ≤ 69 | ≤ 500 | ≤ 29 | ≤ 46
寸法
-
対応している導線の許容範囲 (ACSR) (AWG/kcmil) 18/1 | 2 | 2/0 (6/0) | 2/0 (6/1) | 24/7 | 26/7 | 266.8 (26/7) | 3/0 (6/0) | 3/0 (6/1) | 30/19 | 30/7 | 36/1 | 397.5 (18/1, 24/7, 26/7, 30/7) | 4/0 (6/0) | 42/7 | 45/7 | 477 (18/1, 26/7) | 477 (18/1) | 477 (26/7) | 477 (30/7) | 54/7 | 556.5 (24/7, 26/7, 30/7) | 6/0 | 6/1 | 605 (24/7, 26/7) | 605 (30/19) | 636 (24/7, 26/7, 30/7) | 636 (26/7, 24/7, 30/19) | 666.6 (24/7, 26/7) | 795 (24/7, 26/7, 30/7, 30/19, 54/7) | Mar-00
-
対応している導線の許容範囲 (AAC) (AWG/kcmil) 1/0 | 2/0 | 266.8 | 336.4 | 350 | 397.5 | 450 | 477 | 500 | 556.5 | 600 | 636 | 650 | 700 | 715 | 715.5 | 750 | 795 | 954 | Apr-00
使用条件
-
使用温度範囲 (°C) -40 – 175 | 0 – 150
-
使用温度範囲 (°F) -40 – 347 | 32 – 302
動作/用途
-
電力コンポーネントの用途のタイプ 架空送電 | 架空送電および配電接続 | 架空配電
業界スタンダード
-
認証/規格製品に適合 RUS
