熱収縮接続材: 三分岐およびトランジション キット
製品の特長
-
据え付け技術 : 熱収縮
-
在庫状況 : アジア | アメリカ | オーストラリア、ニュージーランド、太平洋諸島 | 中国 | 欧州、中東、アフリカ地域
-
施工手順書 : 英語
-
電圧クラス (kV): ≤ 15 | ≤ 25 | ≤ 35
-
ジョイントおよびスプライスの製品タイプ : トランジション ジョイント
当社の Raychem HVS-T/HVSR-T 熱収縮三分岐トランジション スプライスは、1 3/C PILC ケーブルから 3 1/C ポリマー ケーブルを融着接続する複雑さを大幅に軽減します。 紙絶縁鉛被ケーブル (PILC) をポリマー ケーブルに変換することによってスプライスの化合物充填と難しい鉛ワイピングがなくなり、現場での時間が短縮されます。
熱収縮コンポーネントは、腐食やケーブルの屈曲によってひび割れが生じる可能性のある接続鉛管とワイプを交換することによって接続鉛管の障害をなくすのに役立ちます。当社の Raychem HVS-T/HVSR-T シリーズ スプライスは、PILC ケーブル用の無はんだアース編組接続を提供します。
IEEE 404 1 3/C (VCLC) ケーブルから 3 1/C ポリ ケーブルの電気および負荷サイクリング要件を試験済みです。
HVSR キットは PILC/VCLC ケーブルがポリ ケーブルよりも大幅に小さな導線サイズの場合に使用するものです。
主な特長
- 1 3/C PILC ケーブルから 3 1/C ポリマー ケーブルを融着接続する複雑さを大幅に軽減
- IEEE 404 の電気および負荷サイクリング要件を試験済み

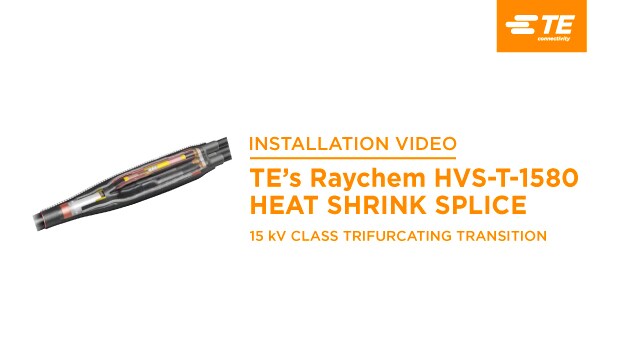

Raychem HVS-T-1580 熱収縮スプライスは、1 本の 3/C PILC ケーブルを 3 本の 1/C ポリマー ケーブルに融着接続する際の複雑さを軽減します。このスプライスは、IEEE 404 の 1 本の 3/C (VCLC) ケーブル対 3 本の 1/C ポリ ケーブルの電気および負荷サイクリング要件に従って試験されています。15 kV クラス HVS-T-1580 スプライスの施工方法をビデオで詳しくご紹介します。
三分岐トランジション スプライス
電力網の接続の向上
スプライス・ジョイント
よくある質問 (FAQ)
Q: TE の Raychem 熱収縮三分岐トランジション スプライスは TE の施工トレーニング スケジュールに含まれていますか?
A: いいえ。用途が非常に特殊であるため、これらのスプライスの施工トレーニングは当社のトレーニング プログラムに含まれていません。ただし、この特定の範囲に特化したサポートやトレーニングを請求することはできます。詳細については、TE.com/trainingcenter をご覧ください。
質問: TE の Raychem HVS-T/HVSR-T スプライスは、直接埋設、マンホール内、ケーブル トレイ内で施工することができますか?
A: はい、当社のトランジション スプライス キットは汎用性が高くコンパクトな設計になっており、さまざまな環境で施工できます。
質問: HVST キットは圧縮コネクタおよびせん断ボルト コネクタに対応していますか?
A: はい。圧縮コネクタとせん断ボルト コネクタのどちらにも適合します。適切な施工手順に従ってください。
質問: Raychem 熱収縮トランジション スプライスはどのようにして PILC ケーブルのオイルを密封するのですか?
A: 他のオイル ストップとは異なり、当社のシステムは熱収縮性の高温オイル バリア チューブとオイル ブロッキング ストレス リリーフ材 (SRM) とを組み合わせることで、オイル漏れによるスプライス不良を防止します。
Q: TE の Raychem 熱収縮トランジション スプライスはテープ シールドまたはワイヤ シールドと組み合わせて施工することができますか?
A: はい。当社のトランジション スプライスはこれらのケーブル タイプのいずれでも取り付けることができます。適切な施工手順に従ってください。
製品情報をご確認ください または 認証機関による最新情報に関しましてはお問い合わせください。
製品のタイプの特徴
-
据え付け技術 熱収縮
-
ジョイントおよびスプライスの製品タイプ トランジション ジョイント
-
ケーブル シールドの構造 テープ
構成の特徴
-
線心数 3
電気的特性
-
電圧クラス (kV) ≤ 15 | ≤ 25 | ≤ 35
ボディの特徴
-
絶縁材 PILC | ポリマー
寸法
-
絶縁直径 (プラスチック) (in) .65 – 1.05 | .7 – 1.05 | .9 – 1.3 | .9 – 1.25 | .9 – 1.2 | 1.05 – 1.5 | 1.1 – 1.6 | 1.15 – 1.75 | 1.15 – 1.5 | 1.25 – 1.8 | 1.3 – 1.75 | 1.5 – 1.9 | 1.55 – 1.9
-
絶縁直径 (PILC) (in) .6 – 1 | .65 – 1 | .8 – 1.2 | .85 – 1.1 | .85 – 1.2 | .85 – 1.3 | 1.05 – 1.4 | 1.05 – 1.5 | 1.1 – 1.5 | 1.15 – 1.4 | 1.2 – 1.7 | 1.25 – 1.4 | 1.3 – 1.75 | 1.5 – 1.7
-
対応している導線の許容範囲 (AWG/kcmil) 1/0 – 350 | 1/0 – 4/0 | 1 – 250 | 250 – 1000 | 250 – 350 | 250 – 500 | 250 – 750 | 350 – 500 | 4/0 – 750 | 4 – 350 | 4 – 4/0 | 500 – 1000 | 500 – 750 | 750 – 1000
-
適合する絶縁直径範囲 (mm) 7.62 – 45.72 | 15.24 – 26.67 | 15.24 – 33.02 | 16.51 – 26.67 | 20.32 – 38.1 | 20.32 – 40.64 | 21.59 – 33.02 | 21.6 – 45.74 | 21.6 – 31.75 | 21.6 – 30.48 | 26.67 – 40.64 | 26.67 – 38.1 | 27.94 – 38.1 | 28 – 38.1 | 30.48 – 44.45 | 31.75 – 48.26 | 38.1 – 48.26
-
適合する絶縁直径範囲 (in) .6 – 1.3 | .6 – 1.05 | .65 – 1.05 | .8 – 1.5 | .8 – 1.6 | .85 – 1.25 | .85 – 1.2 | .85 – 1.8 | .85 – 1.3 | 1.05 – 1.6 | 1.05 – 1.5 | 1.1 – 1.5 | 1.2 – 1.75 | 1.25 – 1.9 | 1.3 – 1.8 | 1.5 – 1.9
-
対応している導線径レンジ (mm) 5.84 – 17.27 | 5.84 – 13.46 | 8.38 – 20.57 | 8.38 – 14.73 | 9.4 – 17.27 | 9.4 – 13.46 | 13.46 – 25.4 | 14.47 – 20.57 | 14.73 – 29.21 | 14.73 – 17.27 | 14.73 – 25.4 | 17.27 – 20.6 | 20.57 – 25.4 | 20.57 – 29.21
-
対応している導線径レンジ (in) .23 – .53 | .23 – .68 | .33 – .58 | .33 – .81 | .37 – .68 | .37 – .53 | .53 – 1 | .57 – .81 | .58 – 1.15 | .58 – 1 | .58 – .68 | .68 – .81 | .81 – 1 | .81 – 1.15 | 1 – 1.15
-
シースの外径 (mm) 34.3 | 35.56 | 38.1 | 39.4 | 48.26 | 50.8 | 53.34 | 54.61
-
シースの外径 (in) 1.35 | 1.4 | 1.5 | 1.55 | 1.9 | 2 | 2.1 | 2.15
業界スタンダード
-
認可規格製品に適合 IEEE 404
製品在庫状況
-
在庫状況 アジア | アメリカ | オーストラリア、ニュージーランド、太平洋諸島 | 中国 | 欧州、中東、アフリカ地域
実装の特徴
-
パッケージ数量 1
その他
-
施工手順書 英語
参照番号
-
TE用番号 CAT-HVS-T-HVSR-T
