Dynamiser votre production

Nos connecteurs de la série Dynamic offrent des solutions de signal et d’alimentation flexibles pour tous vos besoins de contrôle. Téléchargez notre livre blanc pour découvrir en quoi les connecteurs de la série Dynamic de TE représentent le meilleur choix pour répondre aux exigences d’efficacité de l’usine du futur.

Optimisez l'efficacité de l'automatisation industrielle grâce aux connecteurs pour cartes de circuits imprimés
Optimisez l'efficacité de l'automatisation industrielle grâce aux connecteurs pour cartes de circuits imprimés
Solutions de connectivité Dynamic et Erni pour batteries
Guide des solutions de connectivité Dynamic pour batteries

Les solutions de connecteurs de la série Dynamic de TE englobent les circuits de niveau signal jusqu’à la connectivité des circuits d’alimentation, le tout dans un boîtier robuste et industrialisé. Nos ingénieurs ont conçu cette gamme de produits pour une utilisation dans les applications de systèmes de contrôle de manière à prendre en charge les applications à haute densité, de signal et d’alimentation. Ces connecteurs fil-à-carte, fil à panneau et fil-à-fil disposent de divers boîtiers qui peuvent répondre à la plupart des applications.Bien que des variantes standard de sertissage et de pince à ressort des pièces soient disponibles, les contacts normalisés limitent le nombre d’outils nécessaire. Bien que des variantes standard de sertissage et de pince à ressort des pièces soient disponibles, les contacts normalisés limitent le nombre d’outils nécessaire.

Série Dynamic

Système de connecteur

Pas [mm] 1,8    2,0    2,5 3,5 2,5 5,08 3,81 5,08 5,08 7,5
Série D-Mini D-1100 D-1200 D-1900 D-2100 D-2950 D-3100 D-3200 D-3500 D-3950
Positions 12-44 2-40 2-20 8-38 3-50 5-6 6-20 2-20 2-20 2-11
Raccordement
Sertissage   Sertissage   Sertissage   Pince à ressort
Sertissage   Pinceà ressort Sertissage   Sertissage   Sertissage   Pinceà ressort
Courant [A/UL] 3 5 5 4 5 10 15 15 15 14,5
Tension nominale [V/UL] 125 125 250 150 250 300 250 600 600 600
Fil-à-carte                    x
x x x x x x x x x
Carte-à-carte                    x x x
-
x -
x
x x -
Pas [mm] 6,35 7,5 10,16 13,1 16 24,4
Série D-4200 D-4950 D-5200 D-5900 D-7100 D-8000
Positions 2-6 8 2- 8 4- 6 4 2
Raccordement Sertissage   Pinceà ressort Sertissage   Pinceà ressort Sertissage   Sertissage
Courant nominal [A/UL] 24 22 45 42 65 100
Tension nominale [V/UL] 600 600 630 600 630 1000
Fil-à-carte x x x x x x
Carte-à-carte x x x - x -
  1. Vidéo sur la série Dynamic (anglais)

La gamme de connecteurs robustes pour circuits imprimés de TE reflète l’importance que l’entreprise accorde à la réussite de ses clients. Elle fournit une solution de connexion efficace et fiable des appareils.

séparateur

Connecteurs Dynamic série Ultra

Les connecteurs Dynamic Ultra de TE Connectivity (TE) sont conçus pour être un système de connectique miniature fil-à-carte. Ses multiples points de contact garantissent des performances fiables, même dans des environnements exigeants, tels que les groupes motopropulseurs des véhicules électriques (VE), les blocs-batteries et les systèmes d'éclairage automobile. Dotés d'un mécanisme de verrouillage secondaire, les connecteurs Dynamic Ultra sont conformes à la norme LV 214, ce qui les rend adaptés aux applications automobiles spécifiques. De plus, cette série offre des fonctionnalités faciles à utiliser, conçues pour améliorer la fonctionnalité et les avantages globaux du produit.

Principaux avantages

  • Garantit des performances fiables dans des environnements difficiles, y compris dans des conditions de vibrations élevées.
  • Conçu pour répondre aux réglementations automobiles, le dispositif de retenue pré-assemblé permet aux fabricants de faisceaux de câbles de gagner du temps.
  • Permet d'éviter un mauvais verrouillage ou le déverrouillage après le raccordement.
  • Permet de ne pas avoir recours à deux types de connecteurs à broches pour éviter les erreurs, ce qui permet de gagner de la place.
  • La couleur naturelle est préférable pour les applications d'éclairage, tandis que le noir est plus adapté aux applications BESS, selon les préférences du client.
séparateur

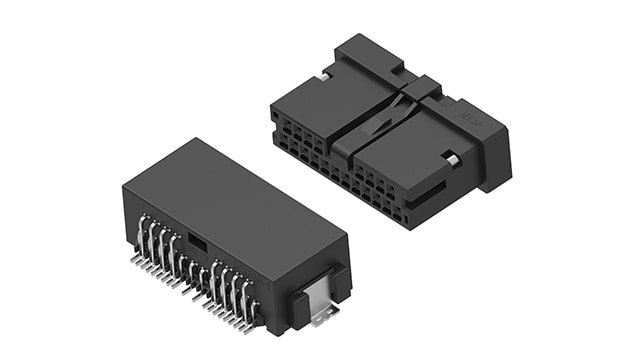

Série Dynamic Mini

Une solution mini mais critique qui se caractérise comme un choix haute performance pour les applications dans l’industrie et l’automobile, une solution fiable pour le transfert des signaux pour les systèmes de gestion de batterie et les systèmes de stockage d’énergie

séparateur

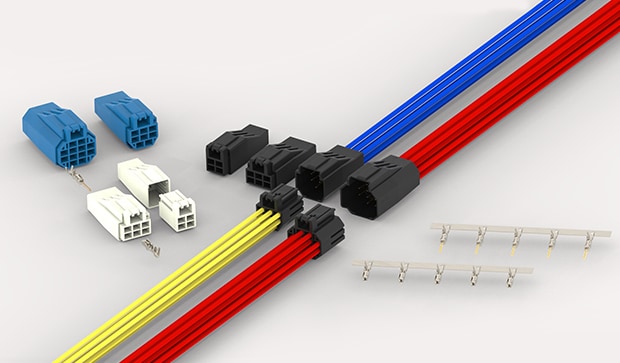

Dynamic D1000 mince

Le nouveau petit connecteur fil-à-fil mince Dynamic D1000 est adapté aux espaces étroits des petits équipements industriels et des petites machines. La taille du D1000 est 80 % plus petite que celle de la série D1200, avec un faible risque d’interférence et une conception simplifiée. Pour en savoir plus, téléchargez le guide produit.
