Jonctions enfichables à cône interne HT jusqu'à 145 kV
- RAYCHEM
- RAYCHEM PHVJ
Caractéristiques du produit
-
Type d'installation : Résine
-
Classe de tension (kV): ≤ 72 | ≤ 145
-
Type de produit : Jonction sèche enfichable
-
Sections de conducteurs compatibles (mm²): 95 – 2000
S'intègre parfaitement avec le système de détection de tension et de décharge partielle de Kries

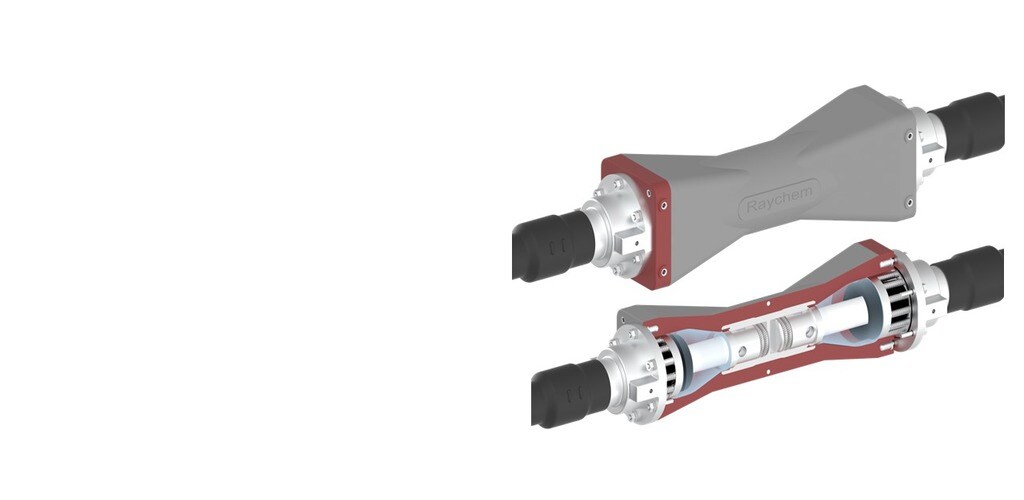

Nos jonctions PHVJ Raychem sont compatibles avec les câbles EPR et XLPE, quel que soit le fabricant, et peuvent être adaptées aux différentes constructions de câbles de mise à la terre. Le système complet contient l'isolateur époxy et les pièces de connexion.
Nos jonctions PHVJ Raychem peuvent être installées horizontalement ou verticalement et sont équipées de points de fixation pour être montés sur un rack ou un mur. La conception dos à dos permet de connecter différents types de câble sur un raccord de transition, et peut être assemblée et désassemblée rapidement à des fins de test.
Les éléments enfichables se composent d'un corps en silicone pré-moulé permettant de contrôler les contraintes et d'une cosse à serrage mécanique pour une installation fiable et rapide. Pour les tests et la maintenance, des accessoires et des kits complémentaires peuvent être fournis. Un modèle avec prise de tension standard ou intégrée existe également.
Principales caractéristiques
- Résistance à la corrosion et au contact
- Conçu pour les parcs éoliens de 145 kV
- Boulon conducteur multi-contact, à couple contrôlé
- Sectionnement possible
- Installation facile sans outils spéciaux
Nos jonctions sèches haute tension enfichable PHVJ Raychem sont conçues pour des tensions allant jusqu’à 145 kV pour des installations offshore et terrestres. Elles s’installent horizontalement ou verticalement. Elles sont dotées de points de fixation pour le montage sur un support ou un mur. Elles s’installent facilement avec des outils standard. Regardez notre vidéo pour voir comment installer nos jonctions PHVJ Raychem supportant jusqu’à 145 kV.
En savoir plus
-
Connecteurs séparables connectables hors charge
Page de la liste des produits
-
Connecteurs séparables
Groupe de familles de produits
Foire aux questions
Question : Les jonctions sèches haute tension enfichables PHVJ Raychem de TE sont-elles uniquement destinés à une utilisation offshore ?
Réponse : Non, nos jonctions PHVJ Raychem peuvent être utilisées aussi bien dans les installations offshore que terrestres.
Question : Les jonction à cône interne TE Raychem PHVJ peuvent-elles être utilisées avec les dispositifs de surveillance intelligents Kries ?
Réponse : Oui, elles peuvent être connectées directement, ce qui permet une connexion fiable et sèche intégrant un système de surveillance des câbles.
Question : Quels outils sont nécessaires pour installer les jonctions PHVJ ?
Réponse : L'installation peut être effectuée sans outils spéciaux, y compris pour le connecteur mécanique, ce qui les rendent idéales pour les éoliennes.
Question : Existe-t-il une limitation de taille pour les sections de câbles plus grandes ?
Réponse : Non, le système supporte des câbles jusqu'à 2000 mm² (pour les systèmes 72 kV) et 1200 mm² (pour les systèmes 145 kV)
Question : Les jonctions PHVJ sont-elles disponibles avec une prise de tension ?
Réponse : Oui, les jonctions PHVJ sont disponibles avec ou sans prise de tension, ce qui permet de contrôler les décharges partielles si nécessaire.
Veuillez consulter les documents sur les produits ou contactez-nous pour obtenir les dernières informations sur les données.
Caractéristiques du type de produit
-
Durée limite de stockage Illimité
-
Type de connecteur Mécanique
-
Type d'installation Résine
-
Type de produit Jonction sèche enfichable
Caractéristiques électriques
-
Classe de tension (kV) ≤ 72 | ≤ 145
Dimensions
-
Type de connexion de câble Connecteur à serrage mécanique
-
Sections de conducteurs compatibles (mm²) 95 – 2000
Numéro de référence
-
Référence interne TE CAT-PHVJ
