- SOLARLOK
- TE 内部编号 1-1987559-2

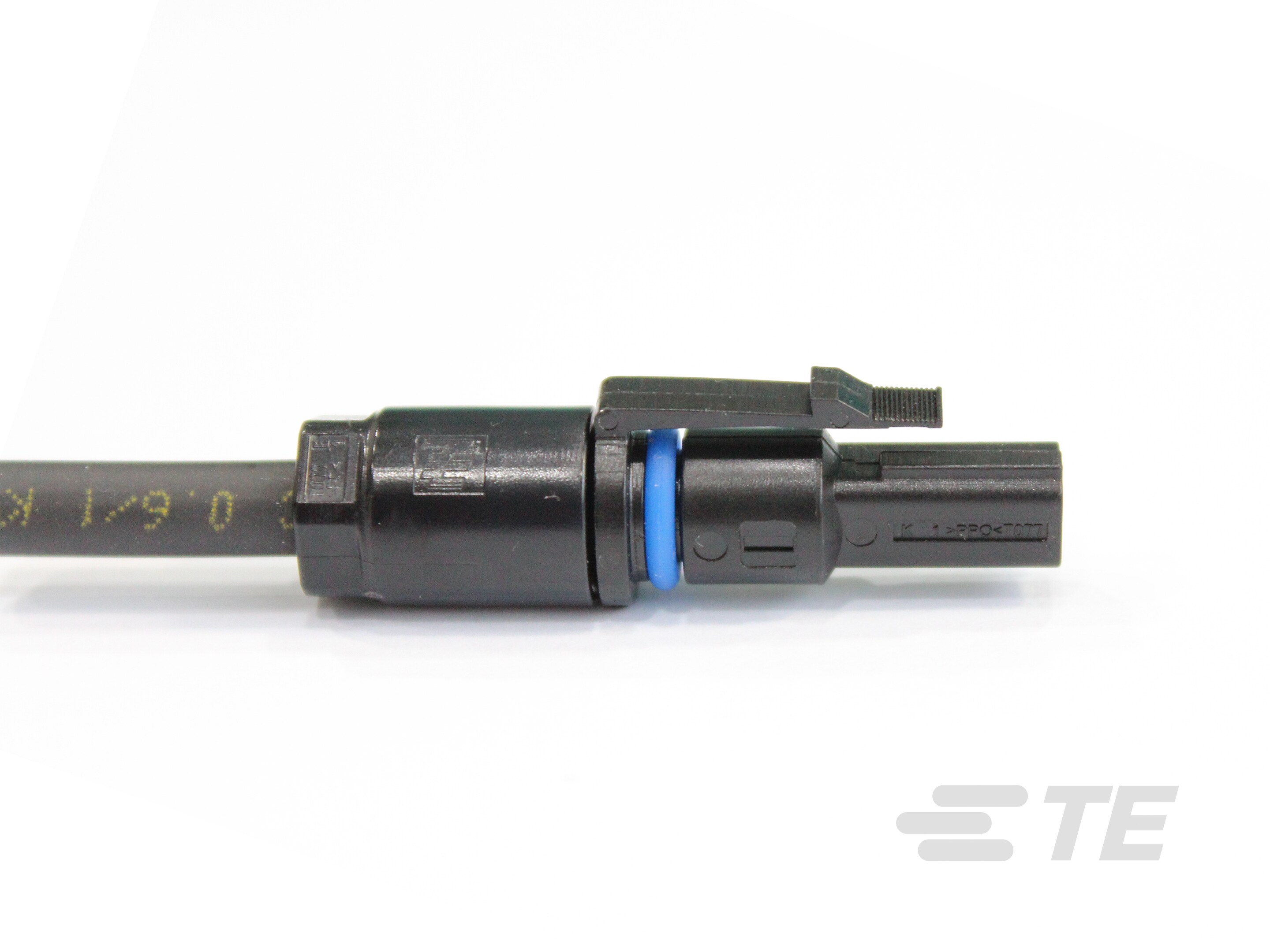

- TE 内部产品描述 PHOTOVOLTAIK CONNECTOR, 4sqmm
- 别名 ID ER6839-000 PV SLIM LINE FEMALE 4MM2
-
光伏连接器类型 : 电缆耦合器
-
光伏连接器种类 : 插座
-
端子基材 : 铜铁
-
键控类型 : 减去
-
线径 (AWG): 12
文档
产品图纸
- PHOTOVOLTAIK CONNECTOR 1 POS. 英文版本
- PHOTOVOLTAIK CONNECTOR 1 POS. ENG_CD_1987559_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_1-1987559-2_B.pdf 3D
- 下载查看 ENG_CVM_CVM_1-1987559-2_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_1-1987559-2_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_1-1987559-2_B.3d_stp.zip 英文版本
数据表/目录页
- SOLARLOK wing edge junction box datasheet ENG_DS_1-1773966-6_1118.pdf 英文版本
- 1-1773888-9 SolarCatalog ENG_DS_1-1773888-9_SolarCatalog_1907.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
光伏连接器类型 : 电缆耦合器
-
光伏连接器种类 : 插座
结构特性
-
键控类型 : 减去
接触件特性
-
端子电镀材料 : 银
-
端子基材 : 铜铁
壳体特性
-
外壳材料 : 聚苯醚 (PPE) + 聚苯乙烯 (PS)
-
壳体颜色 : 黑色
尺寸
-
线径 (AWG): 12
-
线径 (mm²): 4
包装特性
-
封装数量 : 100
