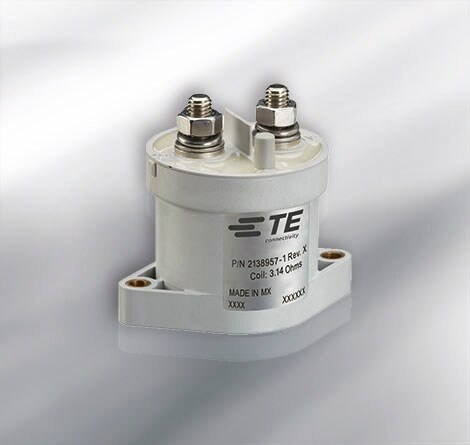

EVC 500 接触器

EVC 500 接触器

减轻(电气)负载。TE 的 EVC 500 主接触器可为混合动力及纯电动汽车提供快速可靠的电流通断。

快速的气密开关。 在混合动力汽车和电动汽车中,TE 的 EVC 500-500L 主接触器可提供高压电池到车辆系统的快速可靠转换。这些紧凑型接触器提供 900VDC 和 500 安培的持续载流量。这些接触器在 320 VDC 时可提供 2000 安培的中断。这些高压接触器是从战斗机技术演化而来,可以在严苛环境中提供电流转换功能,并且在长期的非操作时间里保持接触件不受氧化或污染。该 EVC 500 接触器具有可选的内置微控制器或基于计时器的线圈节约装置。该 EVC 500L 接触器采用 12V 线圈,不需要任何外部节约装置。两个版本都可以提供可选的辅助开关,以便监控接触件位置。

应用

  • 将电池系统与电动汽车连接到一起的主电源继电器

EVC 500-500L 主接触器

900VDC、500A 持续电流接触器

料号 线圈电压 线圈端接
EVC500-A1ANAM 12 VDC(需要外部节能器)

380 mm(15 英寸)

剥离的导线

EVC500-AAANAM 12 VDC(带节能器)

380 mm(15 英寸)

剥离的导线

EVC500-BAANAM 12 VDC(带节能器)

380 mm(15 英寸)

剥离的导线

特性

  • 320 VDC 时可切断 2000 安培的大电流
  • 开路端子之间提供 12kV 的隔离
  • 全密封
  • 500A 持续额定电流
  • 额定电压(最大):900 VDC
  • 紧凑封装
  • 迅捷的高电压切断特性
  • 可选内置线圈节能器
  • 坚固的底部安装件,可选的节能器外壳

机械

  • 紧凑型环氧树脂密封外壳
  • 坚固的底部安装件,可选的节能器外壳
  • 惰性气体填充接触室
  • 用于线圈连接的悬空引线
  • 带螺纹的承载端子
  • 机械寿命:50 万个周期

电气

  • 接触器排列方式:主端子 SPST–NO-DM (1 Form X)
  • 额定电压(最大):900 VDC
  • 持续额定电流:500 A(85 °C)
  • 320 VDC 时的断开电流:2000,1 个周期
  • 线圈电阻:EVC 500 接触器 = 3.14 欧姆

标准和规范

  • 符合 RoHS 标准
