穿通件

Raychem。适用于面板和机柜的电缆穿舱密封

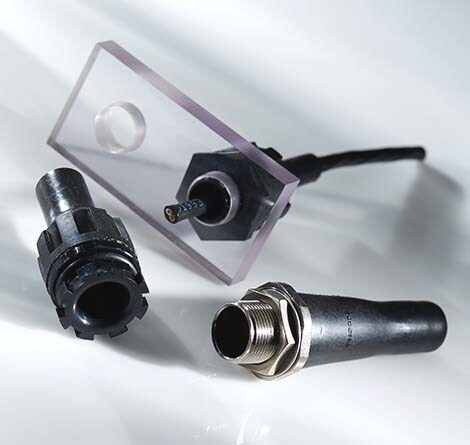

TE 的 Raychem 电缆穿舱密封 (CES) 是防水的热收缩产品,提供长效的密封,防止电缆穿透面板、接线盒和舱壁。

热收缩、防水、防烟密封。 TE 瑞侃热收缩电缆穿舱密封 (CES) 具有模制区域,在该区域,单根导线或单个电缆进口配置一个开口,或用二、三或四个尺寸相同的支脚来密封多根导线或电缆。CES 提供标准和螺纹类型,具有适用于工厂使用的粘合剂,还可以适应单根或多根直径长达 2.5 英尺的电缆。 可用于 EMI 屏蔽结构的其他形式

NPT

国家导管螺纹容量 - CES 产品线

TCFS

带屏蔽或无屏蔽模制防护罩的电缆穿通件

两部分穿通

207W213 至 256

材料号预涂膜粘合剂
-3/42, /86S1017、S1048
-4/42, /86S1017、S1048
-12N/AS1255-04
-25/42, /86, /225S1017、S1048、S1125
-100/86, /180S1048、S1030

电缆穿舱密封

产品类型工作温度
标准-55°C 至 90°C
分线点-55°C 至 90°C
螺纹-55°C 至 90°C
螺纹分线点-55°C 至 90°C
直角螺纹-55°C 至 90°C
直角分线点-55°C 至 90°C

电缆穿通件

产品部件描述
TCFS全长模型制品
TCFR缩短模型制品

提供单面或双面组件。

模型制品类型分直式无屏蔽、90° 无屏蔽、直式屏蔽、45° 屏蔽和 90° 屏蔽。采用 -25 或 -100 材料

穿通材料/表面镀层 - 镍铝青铜、喷丸清理、铝合金镀镉、草绿色、无电镀镍、铝合金无电镀镍和无锈钢无电镀镍

螺纹长度标准 20mm

优点

  • 应力消除
  • 热收缩
  • 接地和连接
  • EMI 保护
  • 防潮密封

特性

  • 金属或塑料主体
  • 多支脚密封
  • 预装密封胶
  • 直角可选
  • 防止塑料因长期密封而蠕变

典型应用

  • 电缆引入接线盒、面板并穿过舱壁
