产品 (2)

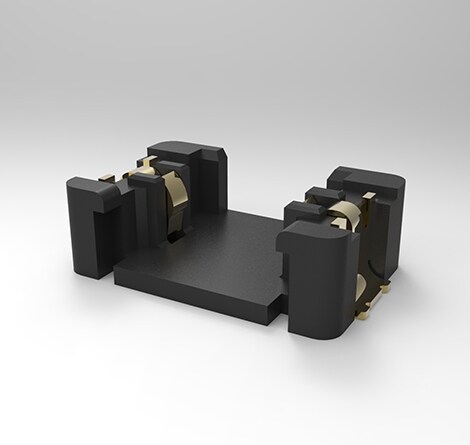

1981813-1 线对板接头和插座
  • 连接器组件类型 PCB 安装母端
  • 连接器类型 连接器组件
  • 产品类型 连接器
  • 应力消除 不带
  • Number of Positions 2
  • 行数 1
  • Backwall/Post Interruptions Without
  • 工作电压 30
  • 端子基材 磷青铜
  • 端子接触部电镀材料
  • Contact Current Rating (Max) .5
  • PCB 安装方式 表面贴装
  • PCB 安装对准 不带
  • PCB 安装固定 不带
  • 接合对准 带有
  • 接合对准类型 极化
  • 端子定位力 不带
  • Centerline (Pitch) .8
  • 壳体颜色 黑色
  • 外壳材料 LCP(液晶聚合物)
  • PC 板上方高度 .055 in
  • 高度 2.85
  • 拾放盖 不带
  • UL 易燃性等级 UL 94V-0
  • 机构/标准 UL 94V-0
  • 封装方法 卷带包装
  • 封装数量 4000
  • 封装卷筒直径 4000
1981812-1 线对板连接器壳体
  • Connector System 线到板
  • Sealable
  • 连接器和端子端接到 电线和电缆
  • Number of Positions 2
  • 行数 1
  • 颜色 黑色
  • Contact Current Rating (Max) 1
  • 线缆端接方法 刺破式压接 (IDC)
  • 接合固定 带有
  • 接合固定类型 锁定卡箍
  • 连接器安装类型 电缆安装
  • Centerline (Pitch) .8
  • 工组温度范围 -25 – 85
  • Circuit Application 电源和信号
概述
微型 SLP 连接器系列

抗坠落和抗冲击

设计时充分考虑到一些小型设备,例如移动电话和平板电脑等,此外,微型超薄 (SLP) 连接器系列也具有高度可靠的插配连接,这一特点使其抗坠落和抗冲击性能更佳。抗坠落和抗冲击的插配连接通过微型 SLP 连接器的端子设计完成,这种设计能让装配操作员听到插配到位产生的咔嗒声,有助于防止错配。微型 SLP 连接器系列不仅适用于移动设备,大多数通过较大的分离导线连接的应用都能通过这种非常小型的线对板连接器来节省空间。

产品特性

微型 SLP 连接器规格
  • 超小尺寸
  • 抗坠落和抗冲击的插配连接
  • 端子设计有助于防止错配
  • 可以利用压花带上提供的接头母端进行方便处理
  • 对电缆组件进行预端接和预剥离,以节省时间
  • 根据要求定制电缆长度



1.4mm

适用于微型超薄连接器的插配高度

1.0A

适用于此类线对板连接器的额定电流安培值

32AWG

适用于 0.8mm 间距微型 SLP 连接器的线径

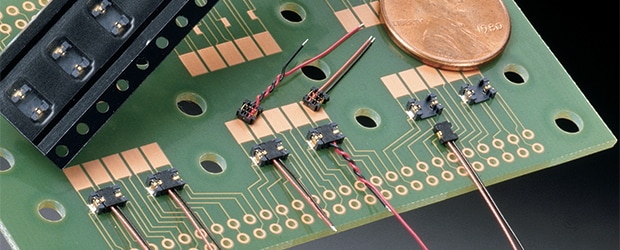

微型 SLP 尺寸对比
微型 SLP 连接器系列采用薄型设计,且 PCB 占用空间较小,逐渐缩小了设备尺寸。
微型 SLP 连接器系列

抗坠落和抗冲击

设计时充分考虑到一些小型设备,例如移动电话和平板电脑等,此外,微型超薄 (SLP) 连接器系列也具有高度可靠的插配连接,这一特点使其抗坠落和抗冲击性能更佳。抗坠落和抗冲击的插配连接通过微型 SLP 连接器的端子设计完成,这种设计能让装配操作员听到插配到位产生的咔嗒声,有助于防止错配。微型 SLP 连接器系列不仅适用于移动设备,大多数通过较大的分离导线连接的应用都能通过这种非常小型的线对板连接器来节省空间。

产品特性

微型 SLP 连接器规格
  • 超小尺寸
  • 抗坠落和抗冲击的插配连接
  • 端子设计有助于防止错配
  • 可以利用压花带上提供的接头母端进行方便处理
  • 对电缆组件进行预端接和预剥离,以节省时间
  • 根据要求定制电缆长度



1.4mm

适用于微型超薄连接器的插配高度

1.0A

适用于此类线对板连接器的额定电流安培值

32AWG

适用于 0.8mm 间距微型 SLP 连接器的线径

微型 SLP 尺寸对比
微型 SLP 连接器系列采用薄型设计,且 PCB 占用空间较小,逐渐缩小了设备尺寸。
