细间距 FPC 基础知识

细间距 FPC

细间距柔性印刷电路板连接器 (FPC) 在中心线间距较小而导致无法采用较大的线对板互连的情况下是较好的选择。

我们的细间距 FPC 解决方案提供可靠的互连产品, 它们利用致动器来固定电缆端接且无需工具。在设计中心线更小、外形高度更小和更为轻便的互连解决方案时,可以考虑以下 FPC 连接器的优点和特性。

FPC 基础知识图 A
图 A
FPC 基础知识图 B
图 B

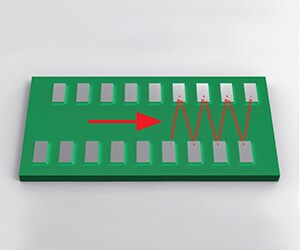

我们所有的细间距 FPC 产品都具有交错式排列尾部方向。这种方向排列的意思是前部和后部接触件如图 A 中所示按照交错式排列布局。

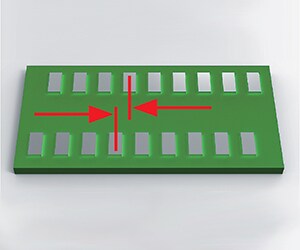

尾部方向为交错式排列时,须记住,如图 B 所示,您可以通过测量前接触件中心和后接触件中心之间的距离得出中心线。

FPC 基础知识图 C
图 C

有多种方法可测量中心线,然而总体来说,中心线就是一个接触件的中心到相邻接触件中心之间的间距。


如图 C 所示,您可以通过观察连接器本身的接触件得出细间距 FPC 产品的中心线,或者通过图 B 中所描述的方法进行测量得出。

我们所有的细间距 FPC 连接器都具有翻转锁定致动器,以保证印刷电路具有更高的保持性。这种端接方法还可以使插入力为零,这就是这款产品通常被称为 ZIF 连接器的缘故。以下图片可表现翻转锁定致动器的运行。

前部翻转锁定致动器



前部翻转锁定致动器步骤 1
步骤一: 打开翻转锁定致动器。致动器铰链向着连接器后方打开(即远离 FPC 的方向)。
前部翻转锁定致动器步骤 2
步骤二: 将 FPC 插入到连接器中。
前部翻转锁定致动器步骤 3
步骤三: 关闭翻转锁定致动器。致动器铰链向着连接器前方关闭(即向着 FPC 的方向)。
前部翻转锁定致动器步骤 4
步骤四: 现在 FPC 就稳定地与连接器结合了。

后部翻转锁定致动器



后部翻转锁定致动器 - 步骤 1
步骤一: 打开翻转锁定致动器。致动器铰链向着 连接器的前侧打开(即向着 FPC 的方向)。
后部翻转锁定致动器 - 步骤 2
步骤二: 将 FPC 插入到连接器中。
后部翻转锁定致动器 - 步骤 3
步骤三: 关闭翻转锁定致动器。致动器铰链向着连接器后方关闭(即远离 FPC 的方向),通过轻触一击则铰链闭合。
后部翻转锁定致动器 - 步骤 4
步骤四: 现在 FPC 就稳定地与连接器结合了。
TE Connectivity (TE)

许多细间距 FPC 产品具有上部(顶部)和下部(底部)接触件版本。这种特性用于区分与 FPC 相互作用的连接件的部分。从下图可得知,FPC 连接件成“U”形。U 形连接件只有一个分叉与 FPC 连接件相接。一般而言,选择正确的接触件设计需依据柔性印刷电路的方向而定,如下文所述。

FPC 上部和下部接触件

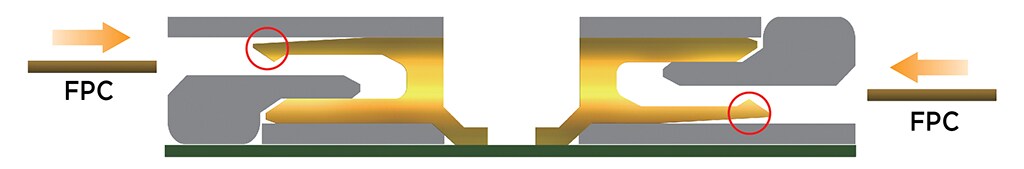

如果 FPC 接触件面朝上(即向着远离电路板的方向),则需要上部接触件版本(左)。如果 FPC 接触件面朝下(即向着电路板的方向),则需要下部接触件版本(右)。

成角度插入技术有什么优点?



FPC 直线插入
直线插入: 一般来说 FPC 都是直线插入互连件(或者与 PCB 平行)。这种插入方法占用了互连件前部的宝贵空间,在设备微型化的今日这就会造成问题。
FPC 成角度插入
成角度插入: 使用成角度或斜向插入的方法,您可以看到 FPC 是如何从某个角度插入互连件的。这种插入方法解放了互连件前部的空间,而如果使用标准插入方法就无法利用这部分空间。
FPC 成角度插入的优点
成角度插入的优点: 此图中,您可以看出使用成角度插入互连件时,是如何优化所节约出来的电路板空间的。您可以轻松利用留出的电路板空间运行一组 FPC 连接器或者在这块 PCB 空间上放置任何元件。
