STRADA Mesa 系列

高效、高速的堆叠连接器

连接器可有效使用 PCB 空间并实现额外的 15 Gbps 高速性能。

空间要求在电信、计算机、军事、铁路系统等领域的设计中占有越来越重要的地位。 我们提供的 STRADA Mesa 叠板连接器可提供堆叠、板对板连接解决方案,实现 PCB 空间的有效利用。

STRADA Mesa 产品旨在提供额外的 15 Gbps 高速性能。此外,该设计还提供三种插针和插座信号端子排列选项(高速差分、高密度单端和射频/同轴)来满足各种应用要求。

该连接器可选择 8mm 至 42mm 的堆叠高度(增量为 1mm),非常适合利用在叠板应用中排列的 PCB 的高速差分架构。通过集成电源端子(每个电源端子均可负载 14 安培的电流),该产品解决了与板对板堆叠相关的电源问题。

STRADA Mesa 连接器可按每列八对排列,并提供尺寸一、二、三,满载时分别为 40、80 和 120 对差分对。产品设计中整合了插针和插座的可分离接口和免焊连接 PCB 附件,为同时插接多个连接器创造了理想的条件。其他特性还包括可选的气流开放空间和可选的指导系统,以便适应盲插。

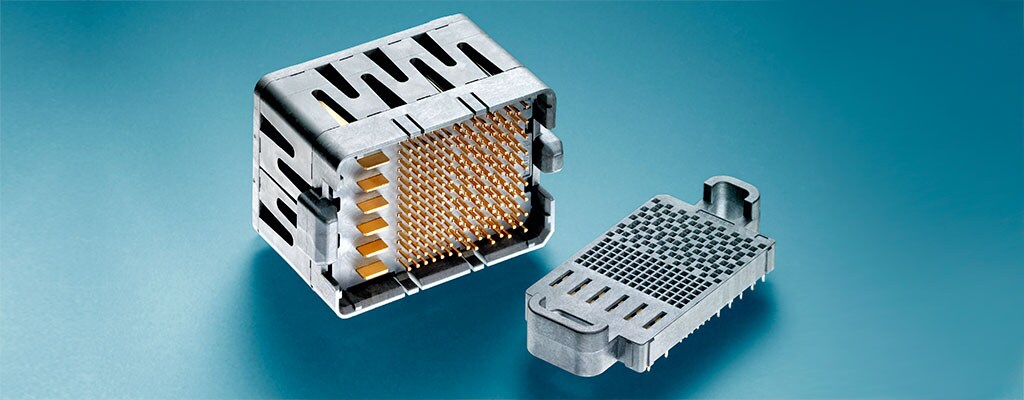

STRADA Mesa 夹层连接器

梳形间隔中设有多个槽,从而实现连接器内空气流通

规格和关键特性

  • 数据速率高达 15+ Gbps
  • 100 欧姆抗阻
  • 单端差分电源配置
  • 根据 UL 1950 规定,可选电源端子间隔排列在 48V 应用两侧
  • 14 安培额定电流
  • 可选指导系统以适应盲插
  • 堆叠高度为 8-42mm,增量为 1mm
  • 免焊连接(针眼)PCB 附件
  • 设有开放空间,实现连接器内空气流通
  • 三种外壳尺寸(宽度):标准:40、80 和 120 对;半尺寸:24、48 和 88 对;电源:6-12 端子

应用

  • 服务器
  • 交换和路由器
  • 存储
  • 光传输
  • 工业
