产品 (14)
1746142-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 3
  • 电压 50 VAC
  • Contact Current Rating (Max) 2
  • PCB 安装固定 不带
  • 安装角度 垂直
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3.2
  • 工组温度范围 -55 – 85
  • Circuit Application Signal
  • 封装方法
  • 封装数量 500
2108074-2 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 母端
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 4
  • 电压 30 VDC
  • Contact Current Rating (Max) 1
  • PCB 安装固定 不带
  • 安装角度 垂直
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3
  • 工组温度范围 -40 – 85
  • Circuit Application Signal
  • 封装数量 2000
292448-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 母端
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • 移动电话连接器
  • Number of Positions 3
  • 电压 250 VAC
  • 焊尾端子电镀材料 镍打底镀锡铅
  • Contact Current Rating (Max) 2
  • 端子电镀材料
  • 端子类型 插针
  • 端子接触部电镀厚度 .76
  • PCB 安装固定 不带
  • 安装角度 直角
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3
  • 壳体颜色 黑色
  • 工组温度范围 -40 – 85
  • Circuit Application Signal
2229056-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 3
  • 电压 250 VAC
  • Contact Current Rating (Max) 2
  • 端子基材 铜合金
  • PCB 安装固定 带有
  • PCB 安装固定类型 Locating Post
  • 安装角度 直角
  • 连接器安装类型 板安装
  • Centerline (Pitch) 2.5
  • 工组温度范围 -40 – 85
  • Circuit Application Signal
  • 封装数量 1400
6337194-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • 连接器类型 叶片弹簧电池连接器
  • 产品类型 连接器
  • 移动电话连接器
  • Number of Positions 2
  • 预装
  • 电压 100 VAC
  • Contact Current Rating (Max) 2
  • 端子基材 铜合金
  • 端子接触部电镀材料 镀薄金
  • PCB 安装固定 不带
  • 安装角度 垂直
  • 连接器安装类型 板安装
  • 安装孔 不带
  • Centerline (Pitch) 2.2
  • 外壳材料 LCP(液晶聚合物)
  • 壳体颜色 黑色
  • 工组温度范围 -40 – 85
  • Circuit Application 电源和信号
  • UL 易燃性等级 UL 94V-0
1827928-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • 移动电话连接器
  • Number of Positions 3
  • 电压 50 VAC
  • Contact Current Rating (Max) 2
  • PCB 安装固定 带有
  • PCB 安装固定类型 Locating Post
  • 安装角度 垂直
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3.2
  • 工组温度范围 -55 – 85
  • Circuit Application Signal
1827684-3 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 母端
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 7
  • 电压 30 VDC
  • Contact Current Rating (Max) 6
  • PCB 安装固定 不带
  • 安装角度 直角
  • 连接器安装类型 板安装
  • Centerline (Pitch) 2
  • 工组温度范围 -20 – 80
  • Circuit Application 电源和信号
1-2129345-2 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 缆到板
  • 连接器种类 母端
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • 连接器类型 矩形直流插座
  • 产品类型 连接器
  • 移动电话连接器
  • Number of Positions 5
  • 预装
  • 电压 30 VDC
  • 额定电流 7
  • 焊尾端子电镀材料
  • Contact Current Rating (Max) 7
  • 端子电镀材料
  • 端子基材 铜合金
  • 端接柱体长度 1.2
  • PCB 安装固定 不带
  • 安装角度 直角
  • 连接器安装类型 板安装
  • 外壳材料 热塑性塑料
  • 壳体颜色 黄色
  • PC 板上方高度 6.5
  • 工组温度范围 -40 – 85
  • Circuit Application 电源和信号
  • 适用于 1-2129334-1
  • 封装方法
  • 封装数量 450
1932076-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 3
  • 电压 250 VAC
  • Contact Current Rating (Max) 2
  • PCB 安装固定 不带
  • 安装角度 直角
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3
  • 工组温度范围 -40 – 85
  • Circuit Application Signal
  • 封装方法 胶带
  • 封装数量 1300
1981061-1 电池连接器和直流插孔
  • 连接器类型 连接器组件
  • Connector System 板对板
  • 连接器种类 插头
  • Sealable
  • 连接器和端子端接到 印刷电路板
  • Number of Positions 3
  • 电压 50 VAC
  • Contact Current Rating (Max) 2
  • PCB 安装固定 不带
  • 安装角度 垂直
  • 连接器安装类型 板安装
  • Centerline (Pitch) 3.2
  • 工组温度范围 -55 – 85
  • Circuit Application Signal
概述

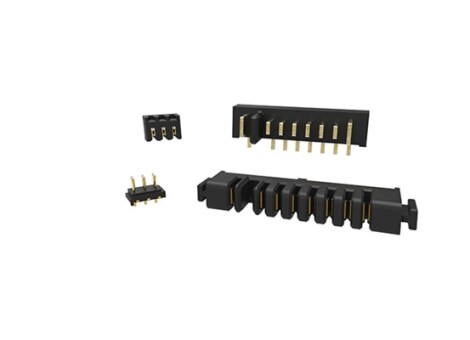

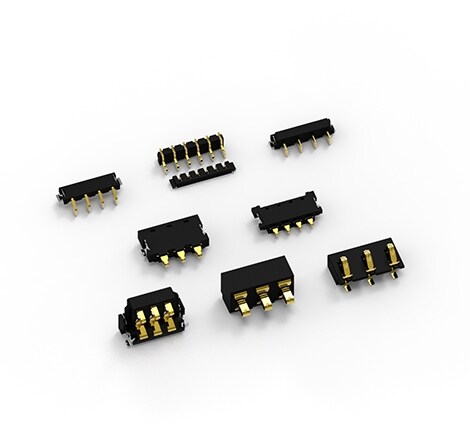

移动设备电池连接器

移动设备电池可靠性

我们的移动设备电池连接器包括小尺寸电池连接器、弹片式电池连接器和浮动电池互连系统 (FBIS II)。

该产品系列已在所有行业中得到广泛采用,例如移动电话、平板电脑、数码照相机和其他可移动设备。 这些移动设备电池连接器用于带有可拆卸电池的移动电话 — 极高的设计灵活性使其可以向上或向下扩展,而无需考虑位置、工作高度或端子间距。此连接器系列可减少所需的元件数和工具平台的大小,从而提高客户的成本效益。此电池连接器专门针对位置延伸和高度变化而设计,可用于表面贴装技术 (SMT) 焊接和浸焊以及表面安装或中间安装。

特性:移动设备电池互连

种类齐全
  • 2.5mm–6.5 mm 引脚间距
  • 多种触点数量,包括 2、3、4 和 6
  • 工作高度范围 0.4mm–6.7mm
  • 1.5 安培到 5 安培的宽额定电流范围

应用:移动设备电池互连

消费类电子产品
  • 移动电话
  • 平板电脑
  • 移动媒体播放器
  • 数码相机
  • 摄像机
  • 导航系统
  • 游戏控制台
移动电话和智能手机
移动电话和智能手机
平板电脑
平板电脑
数码相机
数码相机
摄像机
摄像机

常见问题解答

问:TE 移动设备电池连接器的工作高度是多少?
答:小尺寸电池连接器有两个工作高度:0.4mm 和 0.8mm,它们尺寸较小。弹片式电池连接器:范围为 2.28mm 到 6.7mm。FBIS II 可以直接插接。



问:引脚间距(间距)要求是什么?
答:TE 为小尺寸电池连接器提供 2.5mm 的引脚间距,为弹片式电池连接器提供 3.2mm 到 6.5mm 的引脚间距,为 FBIS II 提供 3.0mm 的引脚间距。

阅读有关移动设备电池互连的详细信息

问:TE 移动设备电池连接器的工作高度是多少?
答:小尺寸电池连接器有两个工作高度:0.4mm 和 0.8mm,它们尺寸较小。弹片式电池连接器:范围为 2.28mm 到 6.7mm。FBIS II 可以直接插接。



问:引脚间距(间距)要求是什么?
答:TE 为小尺寸电池连接器提供 2.5mm 的引脚间距,为弹片式电池连接器提供 3.2mm 到 6.5mm 的引脚间距,为 FBIS II 提供 3.0mm 的引脚间距。

阅读有关移动设备电池互连的详细信息

移动设备电池连接器

移动设备电池可靠性

我们的移动设备电池连接器包括小尺寸电池连接器、弹片式电池连接器和浮动电池互连系统 (FBIS II)。

该产品系列已在所有行业中得到广泛采用,例如移动电话、平板电脑、数码照相机和其他可移动设备。 这些移动设备电池连接器用于带有可拆卸电池的移动电话 — 极高的设计灵活性使其可以向上或向下扩展,而无需考虑位置、工作高度或端子间距。此连接器系列可减少所需的元件数和工具平台的大小,从而提高客户的成本效益。此电池连接器专门针对位置延伸和高度变化而设计,可用于表面贴装技术 (SMT) 焊接和浸焊以及表面安装或中间安装。

特性:移动设备电池互连

种类齐全
  • 2.5mm–6.5 mm 引脚间距
  • 多种触点数量,包括 2、3、4 和 6
  • 工作高度范围 0.4mm–6.7mm
  • 1.5 安培到 5 安培的宽额定电流范围

应用:移动设备电池互连

消费类电子产品
  • 移动电话
  • 平板电脑
  • 移动媒体播放器
  • 数码相机
  • 摄像机
  • 导航系统
  • 游戏控制台
移动电话和智能手机
移动电话和智能手机
平板电脑
平板电脑
数码相机
数码相机
摄像机
摄像机

常见问题解答

问:TE 移动设备电池连接器的工作高度是多少?
答:小尺寸电池连接器有两个工作高度:0.4mm 和 0.8mm,它们尺寸较小。弹片式电池连接器:范围为 2.28mm 到 6.7mm。FBIS II 可以直接插接。



问:引脚间距(间距)要求是什么?
答:TE 为小尺寸电池连接器提供 2.5mm 的引脚间距,为弹片式电池连接器提供 3.2mm 到 6.5mm 的引脚间距,为 FBIS II 提供 3.0mm 的引脚间距。

阅读有关移动设备电池互连的详细信息

问:TE 移动设备电池连接器的工作高度是多少?
答:小尺寸电池连接器有两个工作高度:0.4mm 和 0.8mm,它们尺寸较小。弹片式电池连接器:范围为 2.28mm 到 6.7mm。FBIS II 可以直接插接。



问:引脚间距(间距)要求是什么?
答:TE 为小尺寸电池连接器提供 2.5mm 的引脚间距,为弹片式电池连接器提供 3.2mm 到 6.5mm 的引脚间距,为 FBIS II 提供 3.0mm 的引脚间距。

阅读有关移动设备电池互连的详细信息
